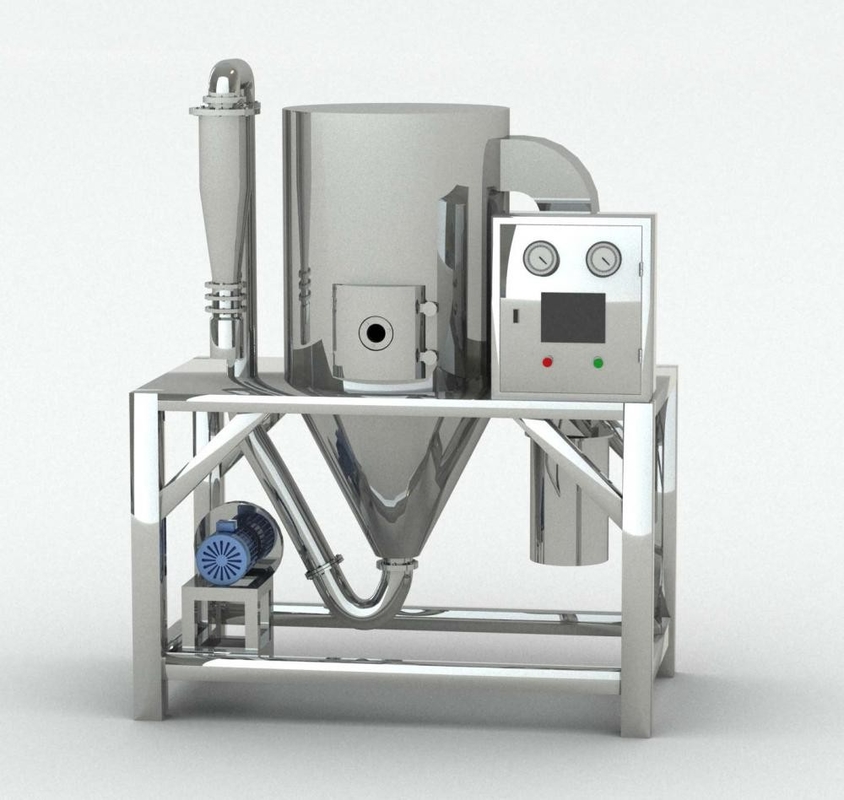

SUS304 เครื่องทำแห้งแบบพ่นฝอยด้วยอนุภาคฟลูอิไดซ์แบบต่อเนื่อง

รายละเอียดสินค้า

เครื่องเป่าพ่นแนวนอนซีรีส์ HSD

แนะนำสั้น ๆ

สวท สเอรีสชมแนวนอนสอธิษฐานงไรเออร์แตกต่างจากเครื่องพ่นแห้งแบบแนวตั้งทั่วไปตัวหอคอยสี่เหลี่ยมวางอยู่บนพื้น ปืนจากด้านข้างของตัวหอคอยให้อาหาร ปล่อยจากอีกด้านหนึ่งวัสดุสามารถฉีดพ่นด้วยปั๊มแรงดันสูงแล้วสัมผัสกับลมร้อนที่อยู่ด้านเดียวกันอย่างเต็มที่แห้งในเวลาอันสั้นผลิตภัณฑ์สำเร็จรูปตกลงบนแผ่นด้านล่างของหอคอยเนื่องจากแรงโน้มถ่วง และวัสดุบนแผ่นจะผ่านเครื่องขูดเพื่อเข้าสู่พอร์ตรับ
หลังจากการอบแห้ง ผลิตภัณฑ์สำเร็จรูปจะมีความลื่นไหลที่ดี เหลือน้อย บรรจุด้วยมือ มีความเสถียรดี ขนาดอนุภาคสม่ำเสมอ และให้ผลผลิตสูง

ใช้กันอย่างแพร่หลายในโปรตีนไข่แดง เซลล์เม็ดเลือด พลาสมา อาหาร เคมี และอุตสาหกรรมอื่น ๆ.

รายละเอียดสินค้า

คุณสมบัติ

• ขนาดอนุภาคเฉลี่ยมากขึ้น ผลผลิตสูงขึ้น ของเสียน้อยลง และการสูญเสียน้อยลง
• ไม่มีข้อศอก ขจัดปัญหาการอุดตันของท่อ
• ระบบมีความต้านทานน้อยกว่า สามารถใช้พัดลมแรงดันต่ำกับการใช้พลังงานที่ต่ำกว่า
• พื้นที่มีขนาดกะทัดรัดสามารถวางเครื่องเป่าลม พัดลมดูดอากาศ และเครื่องทำความร้อนไว้บนยอดหอคอยเพื่อลดพื้นที่ว่างความสูงของอุปกรณ์ลดลงกว่าครึ่งเมื่อเทียบกับประเภทแนวตั้ง

หลักการทำงาน

หลังจากที่อากาศถูกกรองโดยตัวกรองและถูกทำให้ร้อนโดยเครื่องทำความร้อน มันจะเข้าสู่เครื่องจ่ายลมร้อนที่อยู่ในนั้น

ห้องอบแห้งผ่านตัวกระจายลมร้อน ลมร้อนจะเข้าสู่ห้องอบแห้งอย่างสม่ำเสมอที่

ในเวลาเดียวกัน ปั๊มจ่ายจะส่งวัสดุของเหลวไปยังปืนพ่นแรงดัน (หัวฉีด)วัสดุที่เป็นของเหลว

จะถูกพ่นออกมาเป็นละอองละเอียดทำให้มีพื้นที่สัมผัสของวัสดุที่เป็นของเหลวและอากาศร้อนมาก

ใหญ่ขึ้น ความชื้นระเหยเร็วในเวลาอันสั้น วัสดุที่เป็นของเหลวจะถูกทำให้แห้งเป็นผงผง

ทำให้เครื่องอบผ้าหล่นลงมาผลิตภัณฑ์ส่วนใหญ่ได้รับโดยการส่งมีดโกนและสว่าน

ผงที่มีความละเอียดน้อยกว่าจะไปกับหางแก๊สเข้าไปในตัวเก็บฝุ่นแบบถุงซึ่งอยู่ตอนท้ายของการทำให้แห้ง

ห้อง.ฝุ่นและผงถูกรวบรวมโดยสกรูลำเลียงแก๊สหางหมดโดยพัดลม

คุณสมบัติของเครื่องนี้คือ:

1. ความเร็วในการอบแห้งเร็วมาก
พื้นที่ผิวของวัสดุจะเพิ่มขึ้นอย่างมากหลังจากการพ่นแรงดัน และความชื้น 90~95% สามารถระเหยได้ทันทีในอากาศที่มีอุณหภูมิสูงใช้เวลาเพียงสิบวินาทีถึงหลายสิบวินาทีในการทำให้แห้ง
2. พื้นที่มีขนาดเล็กลง
เมื่อเทียบกับเครื่องทำแห้งแบบพ่นฝอยแนวตั้ง รุ่นนี้จะใช้วิธีการป้อนเข้าในแนวนอน ความสูงของอุปกรณ์จะลดลงอย่างมาก และอุปกรณ์กำจัดฝุ่นไม่ได้ออกแบบโดยตัวเครื่องแบบแยกส่วนโครงสร้างมีขนาดกะทัดรัดและการจัดวางมีความสมเหตุสมผลดังนั้นพื้นที่จึงลดลงอย่างมาก การลงทุนในการสร้างโรงงานและการรับน้ำหนักของอุปกรณ์จึงลดลงตามไปด้วย
3. สินค้าคุณภาพสูง
โครงสร้างของอุปกรณ์นั้นง่ายกว่าเวลาในการอบแห้งของผลิตภัณฑ์สั้นและรวบรวมผงหยาบและละเอียดของผลิตภัณฑ์สามารถตอบสนองดัชนีคุณภาพได้ทุกประเภท เช่น การกระจายขนาด รูปร่างของผลิตภัณฑ์ คุณภาพของผลิตภัณฑ์ สี กลิ่น รสชาติ กิจกรรมทางชีวภาพ และปริมาณเปียกของผลิตภัณฑ์
4. ใช้งานง่ายและทำความสะอาด
โมเดลนี้ใช้งานง่ายขึ้น ระบบอัตโนมัติสูงขึ้น และอัตราความล้มเหลวลดลงการทำความสะอาดภายในอุปกรณ์ทำได้สะดวกและไม่มีมุมตันเมื่อเทียบกับเครื่องอบแห้งแบบแนวตั้ง เครื่องนี้ไม่มีอันตรายแอบแฝงจากการทำงานทางอากาศตั้งแต่การผลิต การติดตั้ง การทำความสะอาดไปจนถึงการบำรุงรักษา

ปลูกการกำหนดค่าสและคำอธิบายโครงสร้าง

ประเภทของชั่วโมงกิน
เนื่องจากแหล่งความร้อนต่างๆ ที่ผู้ใช้ใช้ มักจะมีพลังงานไฟฟ้า ไอน้ำ ก๊าซธรรมชาติ ก๊าซหุงต้ม ถ่านหิน น้ำมัน และอื่นๆการควบคุมรูปแบบของเตาเผาความร้อนนั้นแตกต่างกันสามารถเลือกได้ตามความต้องการของผลิตภัณฑ์และเงื่อนไขของสถานที่ต่างๆสำหรับรายละเอียดเพิ่มเติมและคำแนะนำการใช้งานประเภทนี้ โปรดดูที่คู่มือ

ประเภทของเครื่องทำความร้อนทั่วไป:

1).เครื่องทำความร้อน
2).เครื่องแลกเปลี่ยนความร้อนด้วยไอน้ำ
3).เครื่องแลกเปลี่ยนความร้อนถ่ายเทความร้อน
4) การเผาไหม้โดยตรงหรือโดยอ้อมของก๊าซธรรมชาติ (หรือก๊าซอื่น ๆ )
5).การเผาไหม้ถ่านหินโดยตรง / โดยอ้อม
6).น้ำมันเผาไหม้โดยตรง / โดยอ้อม
7).ก๊าซหุงต้ม

ปัจจุบัน เครื่องนี้ใช้การถ่ายเทความร้อนด้วยไอน้ำ การทำความร้อนด้วยไฟฟ้า และการทำความร้อนโดยตรงจากก๊าซธรรมชาติ

2. กรองอากาศ
ตามความต้องการที่แตกต่างกัน โดยปกติช่องอากาศเข้าของระบบจะติดตั้งตัวกรองอากาศนี่คือทางเลือกเพิ่มเติม:
1).กรองอากาศหยาบ
2).ตัวกรองอากาศแบบเอฟเฟกต์ปานกลาง
3).กรองอากาศประสิทธิภาพต่ำ
4).ตัวกรองประสิทธิภาพสูง
5).ตัวกรองอุณหภูมิสูงและประสิทธิภาพสูง

3. จำหน่ายลมร้อน
อากาศร้อนเข้าสู่ห้องอบแห้งในแนวนอน อากาศร้อนและหยดทำให้การแลกเปลี่ยนความร้อนและมวลในอีกด้านหนึ่ง ส่งเสริมการสัมผัสของก๊าซและของเหลว และเสริมสร้างกระบวนการทำให้แห้งในทางกลับกัน เพื่อป้องกันไม่ให้ผนังของวัสดุกึ่งเปียกติดกับผนัง

4.ประเภทของฉอี๊ดปั๊ม
ต่อไปนี้เป็นประเภทปั๊มป้อนของเครื่องเป่าพ่นแรงดัน:
1).ปั้มเกลียว
2).ปั้มเกียร์
3).ปั๊มที่เป็นเนื้อเดียวกัน
4).ปั๊มไดอะแฟรม (อุปกรณ์ช่วยพยุง)
5).ปั๊มท่อแรงดันสูง
6).การลำเลียงด้วยลม

ปืนฉีดแรงดัน/หัวฉีด

ข้อได้เปรียบหลัก:
1) โครงสร้างที่เรียบง่ายและต้นทุนต่ำ
2) บำรุงรักษาง่ายและประกอบสะดวก
3) เมื่อเทียบกับการไหลของอากาศและประเภทแรงเหวี่ยง พลังการทำให้เป็นละอองจะค่อนข้างต่ำกว่า

ข้อเสียเปรียบหลักของปืนฉีดแรงดัน/หัวฉีดเป็น:
1) ต้องจับคู่ปั๊มแรงดันสูง
2) เนื่องจากรูพ่นมีขนาดเล็กจึงต้องกรองอย่างมีประสิทธิภาพเพื่อป้องกันการอุดตัน
3) แผ่นสเปรย์สวมใส่ได้ง่าย สำหรับวัสดุที่สึกหรอขนาดใหญ่ แผ่นสเปรย์ควรทำจากวัสดุที่ทนต่อการสึกหรอ
4) วัสดุที่มีความหนืดสูงจะไม่ทำให้เป็นละอองได้ง่าย

6. ห้องอบแห้ง
ห้องอบแห้งประกอบด้วยเปลือก โครง ตัวถังภายใน และชั้นฉนวนมีกรอบระหว่างตัวกระบอกภายนอกและกระบอกปืนภายในที่เต็มไปด้วยผ้าฝ้ายฉนวนกันความร้อน 100 มม.การออกแบบขนาดห้องอบแห้งที่เหมาะสมสามารถตอบสนองความสามารถในการอบแห้งในขณะที่ลดความหนืดของหอคอยได้มากที่สุดช่องลมร้อนและช่องลมออกของห้องอบแห้งได้รับการติดตั้งอุณหภูมิวัดความต้านทานความร้อนตามลำดับ และติดตั้งตัวบ่งชี้อุณหภูมิบนตู้ควบคุมไฟฟ้าสำหรับการสังเกตสภาพของสเปรย์ ห้องอบแห้งมีการติดตั้งหลอดไฟส่องสว่างและหน้าต่างสังเกตการณ์เพื่อความสะดวกในการทำความสะอาดห้องอบแห้งมีประตูสำหรับทำความสะอาด

7. เครื่องแยกอากาศและของแข็ง
ตามข้อกำหนดของคุณลักษณะของผลิตภัณฑ์และข้อกำหนดด้านสิ่งแวดล้อมของวัสดุต่างๆ เครื่องทำแห้งได้รับการติดตั้งด้วยตัวแยกอากาศและของแข็งดังต่อไปนี้
1).ตัวคั่นพายุไซโคลน
2).ตัวคั่นแบบกระจาย
3).ถุงกรอง/บ้านกรอง/ถังเก็บฝุ่น
4).เครื่องขัดแบบเปียก/หรือเครื่องเก็บฝุ่นแบบเปียก
5).ห้องตกตะกอน
6).เครื่องตกตะกอนไฟฟ้าสถิต

บันทึก:

เครื่องขัดพื้น/เครื่องเก็บฝุ่นแบบเปียกแบ่งออกเป็นเครื่องขัดพื้นแบบเปียก Venturi และเครื่องเก็บฝุ่นแบบพ่นฝอยเครื่องดูดฝุ่นแบบถุงมีให้เลือกหลายแบบ เช่น แบบถุงทั่วไป ถุงผ้าเคลือบฟิล์ม ถุงผ้าทนความร้อนสูง ถุงผ้าป้องกันไฟฟ้าสถิตย์ เป็นต้น
ปัจจุบันอุปกรณ์แยกทั่วไปคือถุงกรอง

8. เครื่องพักความร้อนทิ้ง
จากหางแก๊ส ความร้อนเหลือทิ้งจะถูกรีไซเคิลและนำกลับมาใช้ใหม่ก๊าซหาง (อุณหภูมิ 80-120) จะถูกทำให้ร้อนถึง 40-70 C ผ่านการแลกเปลี่ยนความร้อนทางอ้อมสองครั้งของอุปกรณ์ ซึ่งสามารถลดการใช้พลังงานของเครื่องอบผ้าได้อย่างมากและลดต้นทุนการดำเนินการประมาณ 10-20%

9. พัดลมหอยโข่งและตัวปรับลม
พัดลมแบบแรงเหวี่ยงถูกเลือกตามความจุของเครื่องสามารถปรับปริมาณลมของพัดลมได้ตามแรงดันของหอคอยและอุณหภูมิขาเข้าและขาออกแบบฟอร์มการปรับสามารถเป็นแบบแมนนวลและแบบอัตโนมัติ และแอคทูเอเตอร์แบบไฟฟ้าสามารถทำให้สมบูรณ์ได้โดยอัตโนมัติโดยการเพิ่มอุปกรณ์ไฟฟ้า

10.ตู้คอนโทรลไฟฟ้า
ต่อไปนี้คือการควบคุมเครื่องเป่าพ่นสีบางประเภทคุณสามารถเลือกได้ตามความต้องการของผลิตภัณฑ์และควบคุมความแม่นยำ
1).การควบคุมแบบเดิม
2).การควบคุม PLC (การควบคุมหน้าจอสัมผัส)
3).การควบคุม DCS (การควบคุมด้วยคอมพิวเตอร์)

การทำงานของเครื่องทั้งหมดถูกควบคุมโดยตู้ควบคุมอิเล็กทรอนิกส์

จุดควบคุมหลักคือ
1).โบลเวอร์
2).เครื่องเป่าลม
3).เครื่องทำความร้อนไฟฟ้าหรือเตา
4).ฟีดปั๊ม ฯลฯ

แผนผังลำดับงานสำหรับเครื่องทำแห้งแบบพ่นฝอยแนวนอนซีรีส์ HSD

พารามิเตอร์การควบคุมหลักคือ
1).อุณหภูมิอากาศเข้า
2).อุณหภูมิทางออกของอากาศ
3).ความดันในร่ม
สามารถตั้งค่าการประสานได้ตามการกำหนดค่าและข้อกำหนด เช่น การประสานระหว่างหัวเตากับพัดลม

หมายเหตุ: ปริมาณการระเหยของน้ำจะสัมพันธ์กับลักษณะของวัสดุ ปริมาณของแข็ง และอุณหภูมิของลมร้อนเข้าและออก
