Small Footprint 12KW 3kg / H เครื่องชั่งเครื่องชั่งในห้องปฏิบัติการ

1.ชื่อผลิตภัณฑ์: เครื่องเป่าสเปรย์ขนาดห้องปฏิบัติการ / ศูนย์ทดสอบ / สถานที่ทดลอง / ศูนย์ทดสอบเครื่องเป่าสเปรย์ / เครื่องเป่าพ่นบริการ / เครื่องพ่นตัวอย่าง

2.รายละเอียดสินค้า

object สำหรับ เครื่องเป่าสเปรย์สำหรับ การทดลอง test

การทดสอบทดลองนี้มีวัตถุประสงค์เพื่อให้เป็นพื้นฐานที่สำคัญในการรับพารามิเตอร์ทางเทคนิคสำหรับการออกแบบโรงงานขนาดใหญ่สองฝ่ายควรทำงานร่วมกันผ่านการเจรจาทางเทคนิคที่จำเป็นเพื่อขอรับโซลูชันการทดสอบทดลองที่เหมาะสมที่สุดที่ไซต์ขึ้นอยู่กับการบรรลุข้อตกลงของสองฝ่ายการทดสอบจะดำเนินการอย่างเป็นทางการ

เรายินดีต้อนรับคุณอย่างจริงใจเพื่อนำวัตถุดิบมาทดสอบในศูนย์ทดสอบของเรา

การรักษาความลับทางเทคนิค:

ทั้งสามฝ่ายต้องรับผิดชอบต่อการรักษาความลับของผลิตภัณฑ์และความสำเร็จทางเทคโนโลยีของตน (เช่น IPR หรือสิทธิบัตร) แต่ข้อมูลทางเทคนิคที่เกี่ยวข้องซึ่งสร้างขึ้นในระหว่างขั้นตอนการทดสอบทั้งสองฝ่ายมีภาระหน้าที่และความรับผิดชอบในการเก็บรักษาซึ่งกันและกันอย่างเคร่งครัดไม่ว่าในกรณีใดทั้งสองฝ่ายไม่ควรให้ข้อมูลหรือข้อมูลแก่บุคคลที่สามใด ๆ

ปัจจุบัน บริษัท ของเราได้สร้างศูนย์ทดสอบขนาดใหญ่โดยพื้นฐานแล้วอุปกรณ์ทดสอบทั้งหมดของศูนย์ทดสอบนี้ได้รับการออกแบบและผลิตตามข้อกำหนดของการกำหนดค่าระดับสูงและความแม่นยำสูงในพื้นที่การใช้งานหลักในอุตสาหกรรมสิ่งอำนวยความสะดวกเสริมของห้องทดสอบต่างๆได้รับการตกแต่งอย่างสมบูรณ์และแนวคิดการออกแบบของพวกเขานั้นแปลกใหม่และไม่เหมือนใครในขณะเดียวกันก็มีฟังก์ชันขั้นสูงและยืดหยุ่นที่หลากหลายและมีการใช้งานที่หลากหลาย

การกำหนดค่าระบบควบคุมมีข้อได้เปรียบทางเทคนิคที่ไม่มีใครเทียบได้โดยปล่อยศักยภาพอันทรงพลังของเทคโนโลยีระบบควบคุมอัตโนมัติในอุตสาหกรรมสมัยใหม่ซึ่งสะท้อนให้เห็นใน: แผงควบคุมมีอินเทอร์เฟซการควบคุมอัจฉริยะด้วยภาพระดับไฮเอนด์ / ซับซ้อนซึ่งแสดงถึงความเป็นมืออาชีพที่ยอดเยี่ยม องค์ประกอบการควบคุมกระบวนการทางอุตสาหกรรม； ส่วนประกอบไฟฟ้าหลักที่นำมาใช้เป็นผลิตภัณฑ์แบรนด์ที่มีชื่อเสียงซึ่งเป็นไปตามมาตรฐานคุณภาพผลิตภัณฑ์ชั้นหนึ่งระดับสากลและมีลักษณะการตอบสนองของเครื่องมือที่ละเอียดอ่อนความแม่นยำในการควบคุมสูงประสิทธิภาพของผลิตภัณฑ์ที่มีเสถียรภาพผลงานประณีตการใช้งานที่สะดวก ฯลฯ ตามความสามารถอย่างเต็มที่ในการรับประกันการผลิตและการทำงานของอุปกรณ์ทั้งหมดที่ปลอดภัยและเชื่อถือได้ภายใต้สภาพแวดล้อมการทำงานปกติ

ข้อมูลเบื้องต้นเกี่ยวกับหลัก พืช / สิ่งอำนวยความสะดวก ของศูนย์ทดสอบ

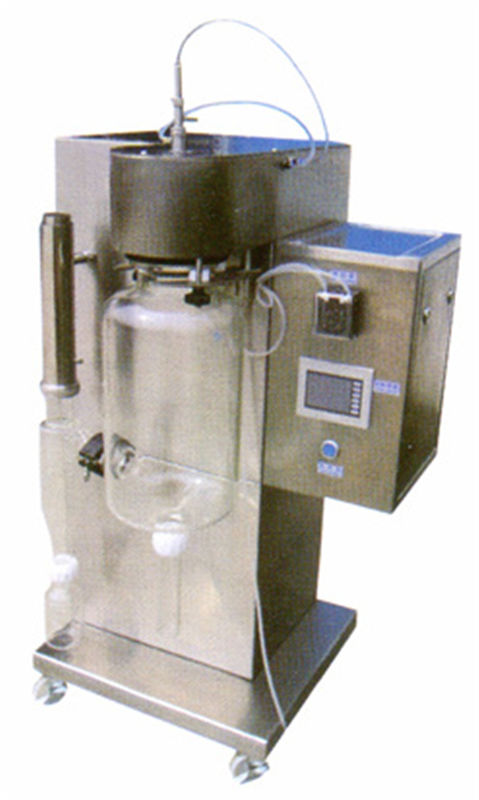

1. เครื่องเป่าสเปรย์ในห้องปฏิบัติการ

คำอธิบายผลิตภัณฑ์

รูปแบบการทดสอบการอบแห้งด้วยเครื่องชั่งสำหรับห้องปฏิบัติการตรา“ XIANDAO” เป็นผลิตภัณฑ์แรกในประเทศจีนนับตั้งแต่ก่อตั้ง / เริ่มก่อตั้งในช่วงทศวรรษที่ 1980 เป็นต้นมามีประสบการณ์ที่ไม่เหมือนใครในประวัติศาสตร์แห่งความสำเร็จเกือบ 250 หน่วย / ชุดได้รับการจัดหาเพื่อใช้ในมหาวิทยาลัยศูนย์วิจัยสถาบันวิจัยและโรงงานผลิตผงทั้งในและต่างประเทศ

เนื่องจากมีความยืดหยุ่นสะดวกใช้งานได้จริงการออกแบบโดยรวมที่มีภาพลักษณ์ที่ทันสมัยนอกจากนี้ยังมีระบบควบคุมในระดับที่แตกต่างกันดังนั้นแบบจำลองขนาดห้องปฏิบัติการจึงสามารถตอบสนองความต้องการที่เพิ่มขึ้นของผู้ใช้ในระดับต่างๆสำหรับการอบแห้งในห้องปฏิบัติการ

นอกจากนี้การทำให้แห้งด้วยสเปรย์เป็นกระบวนการอบแห้งที่ไม่เหมือนใครซึ่งเกี่ยวข้องกับทั้งการสร้างอนุภาคและการทำให้แห้งซึ่งลักษณะของผงสามารถคงที่ได้โดยการทำงานอย่างต่อเนื่องการเลือกเครื่องฉีดน้ำที่เหมาะสมและพารามิเตอร์ตัวแปรการทำงานมีความสำคัญอย่างยิ่งในการบรรลุสภาวะการทำงานที่เหมาะสมและประเภท / ประเภทผงชั้นหนึ่ง

BYP-12 เครื่องเป่าสเปรย์แบบปิดรอบขนาดห้องปฏิบัติการ

ขอบเขตการใช้งาน

1. เซรามิกที่ไม่ใช่ออกไซด์ (Aen, Si3N4 ฯลฯ ) โลหะผสมแข็งแบตเตอรี่ที่มีประสิทธิภาพสูง ฯลฯ

2. เครื่องปรุงผลิตภัณฑ์เพื่อสุขภาพ.

3. ผลิตภัณฑ์ยาวิตามินยาอินทรีย์

4. เรซินสังเคราะห์ขี้ผึ้งพาราฟิน

MSD-8 Lab scale เครื่องเป่าสเปรย์ยาที่มีความแม่นยำอเนกประสงค์

คำอธิบายผลิตภัณฑ์

◆เครื่องเป่าสเปรย์“ XianDao” ประสบความสำเร็จอย่างไม่เหมือนใครนับตั้งแต่เปิดตัวครั้งแรกให้กับลูกค้าของเรามากกว่า 200 หน่วยถูกส่งไปยังมหาวิทยาลัยศูนย์วิจัยและโรงงานผลิตผงผู้เชี่ยวชาญทั่วโลก

◆ได้รับการแนะนำเพื่อตอบสนองความต้องการที่เพิ่มขึ้นของเครื่องเป่าในห้องปฏิบัติการที่ยืดหยุ่นเชื่อถือได้ทันสมัยและเป็นมิตรกับผู้ใช้ซึ่งมีระบบควบคุมในระดับที่แตกต่างกัน

◆สเปรย์ dr ying เป็นกระบวนการ dr ying เฉพาะที่เกี่ยวข้องกับการสร้างอนุภาคและการทำให้แห้งสามารถควบคุมลักษณะของผงและรักษาคุณสมบัติของผงได้คงที่

ตลอดการดำเนินการอย่างต่อเนื่องการเลือกและการทำงานของเครื่องฉีดน้ำมีความสำคัญอย่างยิ่งในการบรรลุเป้าหมายที่เหมาะสม

1. อุปกรณ์สแตนเลส AISI316 คุณภาพสูงการออกแบบอุปกรณ์พ่นแห้งทั้งชิ้นสวยงามเส้นไหลฝีมือประณีตรูปแบบที่เหมาะสม

2. วิธีการทำให้เป็นละอองด้วยตัวเลือกสามแบบ: แบบแรงเหวี่ยง, สเปรย์ของเหลวสองชั้น, ของเหลวสเปรย์ด้านล่างสองตัวเหมาะสำหรับการผลิตผลิตภัณฑ์ที่มีคุณสมบัติแตกต่างกัน

3. ห้องอากาศร้อนถอดทำความสะอาดใช้งานง่ายเสียงต่ำ;

4. และชิ้นส่วนสัมผัสของวัสดุมีการออกแบบโครงสร้างอย่างรวดเร็วถอดง่ายทำความสะอาดง่ายข้อกำหนดด้านสุขอนามัย;

5. HMI โดยใช้การควบคุม PLC คุณสามารถตั้งค่าอุณหภูมิขาเข้าอุณหภูมิไอเสียอัตราการป้อนข้อมูลการบันทึกการพิมพ์และการตรวจสอบและควบคุมกระบวนการได้โดยตรง

รุ่น LPG-8 Pilot Spray Dryer

เครื่องเป่าสเปรย์โรตารีมาตรฐานสามารถฉีดพ่นสารละลายอิมัลชั่นสารแขวนลอยและวัสดุที่เป็นผงให้แห้งได้โดยตรงมีลักษณะของความเร็วในการแห้งเร็วประสิทธิภาพสูงและมีขั้นตอนน้อยสามารถรักษาสีกลิ่นและรสชาติของวัสดุได้ผงแห้งมีความสามารถในการละลายได้ดีมีความบริสุทธิ์สูงสภาพแวดล้อมการทำงานที่ดีและโดยทั่วไปจะใช้การทำงานอัตโนมัติเครื่องนี้ใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมีปิโตรเคมีโลหะวิทยาอาหารยาก่อสร้างเซรามิกป่าไม้และอุตสาหกรรมเคมีนอกจากนี้อุปกรณ์ยังสามารถทำให้เย็นและทำให้เป็นเม็ดวัสดุพิเศษเช่นขี้ผึ้งโพลีเอทิลีนสารกำจัดศัตรูพืชชีวภาพและปุ๋ยผสมหลังจากให้ความร้อนและการละลาย

พารามิเตอร์ทางเทคนิคหลัก:

สูงสุดความสามารถในการระเหยของความชื้น: 3kgs / h

อุณหภูมิขาเข้า: 120 ～ 300 ℃หรือมากกว่านั้น (ปรับได้ตามตัวอักษรของวัสดุ)

อุณหภูมิขาออก: 80 ℃ ～ 100 ℃ (ปรับได้ตามตัวอักษรของวัสดุ)

กำลังไฟที่ติดตั้งทั้งหมด: 12KW

CSD-30 ปการอ่าน คeramic สอธิษฐาน งไรเออร์

คำอธิบายทั่วไป:

กระบวนการทั้งหมดไม่จำเป็นต้องมีการประมวลผลด้วยตนเอง

◆เครื่องเป่าพ่นสำหรับเซรามิกที่มีความแม่นยำเป็นเครื่องเป่าสเปรย์รุ่นใหม่เป็นผลิตภัณฑ์อัพเกรดที่เปิดตัวโดยช่างเทคนิคของ บริษัท ของเราผ่านนวัตกรรมทางเทคโนโลยีบนพื้นฐานของรุ่น LPGเครื่องมีลักษณะของรอยขนาดเล็กใช้งานง่ายและการทำงานที่เชื่อถือได้และสามารถเตรียมผงที่มีความเป็นทรงกลมที่ดีและการกระจายขนาดอนุภาคที่สม่ำเสมอจึงสามารถเพิ่มความหนาแน่นของผลิตภัณฑ์อัดได้อย่างมาก

◆ความเหนือกว่าและการใช้งานได้จริงของโมเดลซีรีย์นี้ทำให้หน่วยงานวิจัยทางวิทยาศาสตร์สามารถผลิตเซรามิกชั้นดีและวัสดุใหม่ ๆ ได้ในปัจจุบันเราประสบความสำเร็จในการใช้เซอร์โคเนียอลูมินาสังกะสีออกไซด์ PTC ซิลิคอนคาร์ไบด์ซิลิคอนไนไตรด์วัสดุแบตเตอรี่ลิเธียมและอุตสาหกรรมอื่น ๆ และได้รับการยกย่องจากผู้ใช้เป็นเอกฉันท์

ข้อดีของเทคโนโลยี:

●การใช้เครื่องฉีดน้ำชนิด M ใหม่ซึ่งมีลักษณะดังต่อไปนี้:

①สามารถรับผงทรงกลมที่ไหลเวียนได้ดีเยี่ยม

②สามารถผลิตผงที่มีการกระจายขนาดอนุภาคสม่ำเสมอ

③จำนวนเงินฝากลดลงในเส้นสัมผัส

④สามารถปรับขนาดอนุภาคเฉลี่ยของผลิตภัณฑ์ได้

●โครงสร้างไอเสียชนิดฝาปิดต่ำออกแบบมาเพื่อให้แน่ใจว่าผงส่วนใหญ่จะถูกรวบรวมที่ด้านล่างของหออบแห้งโดยมีผงเพียงเล็กน้อยในเครื่องแยกไซโคลนหรือตัวกรองถุงช่วยลดระดับความเครียดในการแยกก๊าซและของแข็งได้อย่างมาก ของเครื่องดักฝุ่นหลังขั้นตอน

●ระบบทำความร้อนใช้อุปกรณ์ท่อความร้อนที่ไม่ออกซิไดซ์อากาศที่เข้าสู่ห้องอบแห้งจะถูกกรองผ่านการทำให้บริสุทธิ์สามขั้นตอน - ประสิทธิภาพขั้นต้นประสิทธิภาพระดับกลางและอุณหภูมิสูงประสิทธิภาพสูงและระดับการทำให้บริสุทธิ์สูงถึงมากกว่าหนึ่งแสนป้องกันสิ่งสกปรกภายนอกไม่ให้ผสมลงในผลิตภัณฑ์และส่งผลกระทบต่อขั้นตอนหลังการแปรรูปเช่นการขึ้นรูปและการเผาผลิตภัณฑ์

เครื่องเป่าสเปรย์ในห้องปฏิบัติการ LSD-1500

1. สำหรับการผลิตเครื่องจักรด้วยผลิตภัณฑ์เผาไหม้ก๊าซสามารถส่งเสริมการสลายตัวทางความร้อนที่มีประสิทธิภาพ

2. สามารถพ่นอุปกรณ์ไพโรไลซิสเพื่อให้ได้ขนาดการผลิต

3. ท่อแกนเตาเซรามิกพิเศษให้ความร้อนทางอ้อมโดยเครื่องทำความร้อนไฟฟ้า

4. ในเตาอุณหภูมิประมาณ 600 ~ 900 ℃ภายใต้เงื่อนไขการทำงาน

5. โดยทั่วไปวิธีที่ดีที่สุดคือการใช้อุปกรณ์พ่นละอองชนิดแรงเหวี่ยงความเร็วสูง แต่ยังสามารถเลือกวิธีที่สองและการทำให้เป็นละอองของหัวฉีดของเหลวสารละลาย

6. ขนาดเล็กกะทัดรัดใช้งานง่ายมีประสิทธิภาพสูง

สเปรย์อุปกรณ์ไพโรไลซิส (เครื่องปฏิกรณ์ความร้อนแบบสเปรย์)

งานหลักการสำหรับ วิธีการพ่นเครื่องปฏิกรณ์ความร้อน

วิธีการทำให้เป็นละอองของอาหารผสม (เช่นสารละลายเกลือโลหะ) ในเตาเผาที่มีอุณหภูมิสูงและทำให้มันผ่านการสลายตัวด้วยความร้อนปฏิกิริยาการสังเคราะห์หรือการเผา / การเผาทันทีเพื่อให้ได้ผลิตภัณฑ์ที่เป็นแป้ง (โดยทั่วไปคือผงโลหะออกไซด์)

คุณสมบัติสำหรับอุณหภูมิสูง สเปรย์ไพโรไลซิส

1. การสังเคราะห์ระบบหลายองค์ประกอบแม้ว่าอนุภาคจะเป็นผลิตภัณฑ์ไมครอน

2. สามารถติดตามปริมาณของส่วนผสมที่เพิ่มเข้ามาจะกระจายอย่างเท่าเทียมกันในวัตถุดิบ

3. เมื่อเทียบกับวิธีการผสมผงผสมสิ่งสกปรกกลน้อย

4. ผลิตภัณฑ์ผงในกิจกรรมพื้นผิวง่ายต่อการเผา

คุณสมบัติของพืช:

1. สำหรับการผลิตเครื่องจักรด้วยผลิตภัณฑ์เผาไหม้ก๊าซสามารถส่งเสริมการสลายตัวทางความร้อนที่มีประสิทธิภาพ

2. สามารถพ่นอุปกรณ์ไพโรไลซิสเพื่อให้ได้ขนาดการผลิต

3. ท่อแกนเตาเซรามิกพิเศษให้ความร้อนทางอ้อมโดยเครื่องทำความร้อนไฟฟ้า

4. ในเตาอุณหภูมิประมาณ 600 ~ 900 ℃ภายใต้เงื่อนไขการทำงาน

5. โดยทั่วไปวิธีที่ดีที่สุดคือการใช้อุปกรณ์พ่นละอองแบบแรงเหวี่ยงความเร็วสูง แต่ยังสามารถเลือกวิธีที่สองและการทำให้เป็นละอองของหัวฉีดของเหลว

6. ขนาดเล็กขนาดเล็กใช้งานง่ายประสิทธิภาพเชิงความร้อนสูง

2. ขนาดนักบิน รุ่น BYP-20 ซีรี่ส์เครื่องเป่าสเปรย์แบบปิดรอบ สำหรับ ทดสอบ วัตถุประสงค์:

รุ่น BYP-20 ซีรี่ส์เครื่องเป่าสเปรย์แบบปิดรอบ

1. สามารถป้องกันไม่ให้ผลิตภัณฑ์ออกซิไดซ์และปรับปรุงคุณภาพของผลิตภัณฑ์

2. ง่ายต่อการตระหนักถึงการทำงานที่ปราศจากฝุ่นและปลอดเชื้อ

3. สามารถดึงตัวทำละลายในของเหลวของวัสดุ

4. สามารถปรับปรุงการเก็บรักษาองค์ประกอบที่มีกลิ่นหอม

5. สามารถทำให้ของเหลววัตถุไวไฟแห้งหรือทำแกรนูลระบายความร้อน

6. สามารถอบแห้งวัสดุที่มีความไวต่อความร้อนสูง

7. สามารถตระหนักถึงอันตรายต่อสาธารณะน้อยลงหรือไม่มีอันตรายต่อสาธารณะ

8. สามารถทิ้งอุปกรณ์กำจัดกลิ่นได้

9. สามารถรับรู้ความแห้งที่อุณหภูมิต่ำต่ำกว่า 100 องศาเซนติเกรด

ความหมายของเครื่องเป่าสเปรย์แบบปิด

◆เครื่องเป่าสเปรย์แบบวงจรปิดในห้องอบแห้งจะถูกปิดผนึกลงในละอองละอองที่กระจายของแข็งไปยังของเหลวและตัวกลางที่ร้อน (ไนโตรเจน N2) เป็นวิธีหยดแห้งของ

ผลิตภัณฑ์ผงฉีดพ่นด้วยเครื่องฉีดน้ำแบบหมุนหรือหัวฉีดเพื่อให้ได้การทำให้แห้งแบบหยดสามารถปรับอุณหภูมิหรือการไหลของตัวกลางความร้อนที่จะควบคุม

การระเหยของตัวทำละลายที่จะกู้คืนผ่านหน่วยควบแน่นหลังจาก "การกำจัด" และ "การแยกน้ำทิ้ง" แบบเต็มของสื่อเป็นตัวกรองที่มีประสิทธิภาพสูงและส่งกลับไปยังเครื่องแลกเปลี่ยนความร้อนและนำกลับมาใช้ใหม่ในระบบอบแห้งในที่สุด

◆ความสำเร็จของข้อกำหนดในการซักและทำความเย็นแบบพ่นรอบปิดจะเป็นส่วนหนึ่งของการควบคุมอุณหภูมิที่แม่นยำสำหรับแอลกอฮอล์ที่มีจุดเดือดสูงโดยทั่วไปน้ำหล่อเย็นหรือน้ำเกลือตัวทำละลายที่มีจุดเดือดต่ำเช่นไดคลอโรมีเทนเฮกเซนอะซิโตนและอื่น ๆ คุณต้องใช้การแลกเปลี่ยนความร้อนของระบบทำความเย็นแบบบีบอัด

3.เครื่องเป่าสเปรย์ขนาดเชิงพาณิชย์:

ออกแบบมาเป็นพิเศษเครื่องเป่าพ่นยาที่มีความแม่นยำ PSD-50 อเนกประสงค์

หอบริการที่สร้างขึ้นใหม่สำหรับลูกค้า

บริษัท Xiandao เป็นโรงงานมืออาชีพที่เชี่ยวชาญในการวิจัยกระบวนการออกแบบและผลิตเครื่องเป่าสเปรย์และเครื่องบดย่อยของเหลว

เร็ว ๆ นี้เราจะนำเครื่องเป่าสเปรย์ที่มีความแม่นยำ PSD-50 แบบมัลติฟังก์ชั่นเข้าสู่ศูนย์ทดสอบทั้งหมดนี้มีไว้เพื่อตอบสนองความต้องการการทดสอบที่เพิ่มขึ้นตามจำนวนผู้ใช้ส่วนใหญ่ในพื้นที่การใช้งานอุตสาหกรรมเช่นยาอาหารเคมีภัณฑ์ใหม่ พลังงานและวัสดุใหม่แน่นอนว่าความต้องการเหล่านี้โดยพื้นฐานแล้วจะเน้นไปที่ข้อกำหนดของกระบวนการผลิตที่ซับซ้อนมากขึ้นคุณภาพของผลิตภัณฑ์ที่สูงขึ้นและผลการทดสอบที่สูงขึ้นซึ่งส่วนใหญ่แสดงถึงแนวโน้มการพัฒนาของอุตสาหกรรมหลักในการใช้งานทางอุตสาหกรรมในช่วงต่อจากนี้แนวโน้มการพัฒนาได้กลายเป็นกังหันลมของการพัฒนาอุตสาหกรรม

◆ บริษัท จัดตั้งห้องปฏิบัติการพิเศษเพื่อให้บริการทดสอบสำหรับลูกค้า (ชาร์จได้) และข้อมูลทางเทคนิคที่ได้รับจะเป็นพื้นฐานที่สำคัญในการเลือกและออกแบบสำหรับ

อุปกรณ์ขนาดใหญ่

◆นอกจากนี้เรายังมีหน้าที่รับผิดชอบในการจัดเตรียมการกำหนดค่าของโรงงานการเลือกแบบจำลองและการออกแบบที่เหมาะสมและเรายังแนะนำลูกค้าในการดำเนินการติดตั้งการดีบักและการฝึกอบรมสำหรับผู้ปฏิบัติงานและให้ประสบการณ์การปฏิบัติงานจริง

ข้อมูลอ้างอิง ICP อินเทอร์เฟซของตู้ควบคุมสำหรับชุด pf PSD ชุดเครื่องเป่าสเปรย์

ข้อมูลอ้างอิงเกี่ยวกับระบบอัตโนมัติ

ระบบควบคุมอัตโนมัติทางอุตสาหกรรมขั้นสูง

ระบบควบคุมอัตโนมัติประกอบด้วยตัวควบคุม PLC โดยใช้ตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ของ บริษัท SIEMENS ของ S7-315 2DP และใช้ซอฟต์แวร์การเขียนโปรแกรมขั้นตอนที่ 5.5 การเริ่มต้นและการหยุดและการเชื่อมต่อกันของโรงงานการควบคุมลูป PID และการเตือนพารามิเตอร์กระบวนการและ ฯลฯ สามารถรับรู้ได้ระบบควบคุมจะยอมรับคำสั่งของตัวดำเนินการก่อนแล้วจึงตัดสินว่าเงื่อนไขลอจิกของโปรแกรมกระบวนการจะสำเร็จตามข้อมูลฟิลด์ที่รวบรวมหรือไม่หากมีการตั้งเงื่อนไขโปรแกรมควบคุมจะส่งสัญญาณออกตามลำดับเฉพาะเพื่อเปิดใช้งานหรือปิดอุปกรณ์ทุกชนิดในกระบวนการควบคุม

อินเทอร์เฟซสำหรับเครื่องจักรมนุษย์ HMI ได้รับการกำหนดค่าโดยซอฟต์แวร์การกำหนดค่า SIMATIC WinCC ของ SIEMENS ซึ่งตระหนักถึงการทำงานการตรวจสอบสถานะการทำงานการวิเคราะห์ข้อมูลการบันทึกและการพิมพ์ระบบควบคุมอุปกรณ์การทำแห้งมีการผสมผสานอุปกรณ์ภาคสนามและบุคลากรเข้าด้วยกันผ่าน HMI ผู้ปฏิบัติงานสามารถป้อนคำสั่งและป้อนพารามิเตอร์กระบวนการหรือสูตรต่างๆเพื่อผลิตผลิตภัณฑ์ที่แตกต่างกันให้เสร็จสมบูรณ์ในขณะเดียวกันเราสามารถรับข้อมูลเกี่ยวกับสถานะของระบบได้นอกจากนี้เรายังสามารถสอบถามเกี่ยวกับข้อมูลการผลิตปัจจุบันของระบบหรือติดตาม (สอบถาม) ข้อมูลบันทึกที่สำคัญของกระบวนการผลิตในอดีตหากมีสถานการณ์ผิดปกติระบบจะส่งสัญญาณเตือนออกไป

ข้อมูลภาคสนามถูกรวบรวมผ่าน S7-315 PLC และข้อมูลที่รวบรวมจะแสดงและบันทึกลงในคอมพิวเตอร์ซึ่งใช้ WinCC เป็นซอฟต์แวร์กำหนดค่าโดยใช้โมดูล CP343-1 ผ่านโปรโตคอล TCP / IP

ข้อมูลที่รวบรวมใน PLC จะถูกส่งไปยังคอมพิวเตอร์ระยะไกลผ่านเราเตอร์อุตสาหกรรม (HUB)

ซอฟต์แวร์ PLC และการเขียนโปรแกรมซอฟต์แวร์คอมพิวเตอร์โฮสต์ใช้โครงสร้างโปรแกรม S88 และการออกแบบโมดูลาร์

ตามวัตถุควบคุมที่แตกต่างกันแม่แบบมอเตอร์ (สองประเภทรวมถึงการควบคุมอินเวอร์เตอร์และการควบคุมการสตาร์ทโดยตรง) จะถูกเขียนขึ้นรวมถึงโมดูลวาล์วเทมเพลตอินพุตแบบอะนาล็อกเทมเพลตเอาต์พุตแบบอะนาล็อกเทมเพลตลูปควบคุม PID และอื่น ๆ

ในมุมมองของการควบคุมกระบวนการบล็อก GRAPH ของ SIEMENS ถูกนำไปใช้สำหรับการเขียนโปรแกรมทำให้กระบวนการชัดเจนขึ้น

กระบวนการอบแห้งถูกกลั่นเป็นกระบวนการขนาดเล็กจำนวนมาก (เช่นการทำงานแบบเย็นการทำงานแบบร้อนการใช้น้ำการใช้วัสดุการทำให้แห้งเป็นต้น)

วัตถุประสงค์ของระบบควบคุมอัตโนมัติคือเพื่อให้แน่ใจว่าอุปกรณ์ทำงานปกติและบรรลุเสถียรภาพของคุณภาพผลิตภัณฑ์โดยการควบคุมและตรวจสอบพารามิเตอร์กระบวนการที่สำคัญของเครื่องเป่าสเปรย์
