ขนาดอนุภาคสม่ำเสมออุปกรณ์เครื่องเป่าสเปรย์แนวนอน HSD

รายละเอียดสินค้า

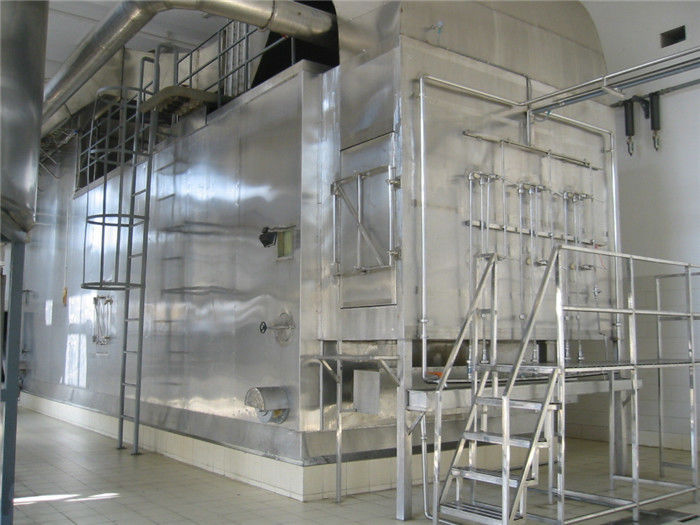

เครื่องเป่าแนวนอนรุ่น HSD

แนะนำสั้น ๆ

สวส สเอรีส์ ซแนวนอน สอธิษฐาน งไรเออร์แตกต่างจากเครื่องอบแห้งแบบสเปรย์แนวตั้งทั่วไปตัวถังทรงสี่เหลี่ยมตั้งอยู่บนพื้นปืนจากด้านข้างของตัวหอคอยที่ให้อาหารโดยปล่อยจากอีกด้านหนึ่งวัสดุสามารถฉีดพ่นด้วยปั๊มแรงดันสูงจากนั้นสัมผัสกับอากาศร้อนซึ่งอยู่ด้านเดียวกันแห้งในเวลาอันสั้นผลิตภัณฑ์สำเร็จรูปตกลงบนแผ่นด้านล่างของหอคอยเนื่องจากแรงโน้มถ่วงและวัสดุบนแผ่นจะผ่านมีดโกนเพื่อเข้าสู่พอร์ตรับ
หลังจากการอบแห้งผลิตภัณฑ์สำเร็จรูปมีความลื่นไหลดีมีเศษเล็กเศษน้อยการโหลดด้วยตนเองเสถียรภาพที่ดีขนาดอนุภาคสม่ำเสมอและให้ผลผลิตสูง

ใช้กันอย่างแพร่หลายในโปรตีนไข่แดงเซลล์เม็ดเลือดพลาสมาอาหารเคมีและอุตสาหกรรมอื่น ๆ.

รายละเอียดสินค้า

คุณสมบัติ

• ขนาดอนุภาคเฉลี่ยมากขึ้นผลผลิตสูงขึ้นของเสียน้อยลงและสูญเสียน้อยลง
• ไม่มีข้อศอกขจัดปรากฏการณ์ท่ออุดตัน
• ระบบมีความต้านทานน้อยลงสามารถใช้พัดลมแรงดันต่ำได้โดยใช้พลังงานต่ำลง
• พื้นที่มีขนาดกะทัดรัดเครื่องเป่าลมพัดลมดูดอากาศและเครื่องทำความร้อนสามารถวางไว้ที่ด้านบนของหอคอยเพื่อลดพื้นที่ที่ถูกครอบครองความสูงของอุปกรณ์ลดลงมากกว่าครึ่งหนึ่งของประเภทแนวตั้ง

หลักการทำงาน

หลังจากอากาศถูกกรองโดยตัวกรองและให้ความร้อนด้วยเครื่องทำความร้อนแล้วจะเข้าสู่ตัวจ่ายลมร้อนซึ่งอยู่ใน

ห้องอบแห้งผ่านตัวกระจายลมร้อนอากาศร้อนจะเข้าสู่ห้องอบแห้งอย่างเท่าเทียมกันที่

ในเวลาเดียวกันปั๊มป้อนอาหารจะส่งวัสดุเหลวไปยังปืนฉีดพ่นแรงดัน (หัวฉีด)วัสดุเหลว

จะถูกพ่นเป็นละอองละเอียดทำให้พื้นที่สัมผัสของของเหลวและอากาศร้อนมาก

ใหญ่ขึ้นความชื้นจะระเหยอย่างรวดเร็วในเวลาอันสั้นวัสดุที่เป็นของเหลวจะถูกทำให้แห้งเป็นผงผง

ลดเครื่องเป่าลงด้านล่างผลิตภัณฑ์ส่วนใหญ่ได้รับจากการส่งผ่านมีดโกนและสว่าน

ผงละเอียดน้อยจะไปกับแก๊สหางลงในถังเก็บฝุ่นซึ่งอยู่ในตอนท้ายของการทำให้แห้ง

ห้อง.ฝุ่นและผงจะถูกรวบรวมโดยสกรูลำเลียงหางแก๊สพัดลมหมด

คุณสมบัติของเครื่องนี้คือ:

1. ความเร็วในการอบแห้งเร็วมาก
พื้นที่ผิวของวัสดุเพิ่มขึ้นอย่างมากหลังจากฉีดพ่นแรงดันและความชื้น 90 ~ 95% สามารถระเหยได้ทันทีในอากาศที่มีอุณหภูมิสูงใช้เวลาในการอบแห้งเพียงสิบวินาทีถึงหลายสิบวินาที
2. พื้นที่มีขนาดเล็ก
เมื่อเทียบกับเครื่องเป่าพ่นแนวตั้งรุ่นนี้ใช้วิธีป้อนเข้าแนวนอนความสูงของอุปกรณ์จะลดลงอย่างมากและอุปกรณ์กำจัดฝุ่นไม่ได้ออกแบบโดยตัวเครื่องแยกโครงสร้างมีขนาดกะทัดรัดและมีการจัดเรียงที่เหมาะสมดังนั้นพื้นที่จึงลดลงอย่างมากการลงทุนในการสร้างโรงงานและการรับน้ำหนักของอุปกรณ์ก็ลดลงตามไปด้วย
3. สินค้าคุณภาพสูง
โครงสร้างของอุปกรณ์มีความเรียบง่ายมากขึ้นเวลาในการอบแห้งของผลิตภัณฑ์สั้นและมีการรวบรวมผงหยาบและละเอียดของผลิตภัณฑ์สามารถตอบสนองดัชนีคุณภาพได้ทุกประเภทเช่นการกระจายขนาดรูปร่างของผลิตภัณฑ์คุณภาพของผลิตภัณฑ์สีกลิ่นรสฤทธิ์ทางชีวภาพและปริมาณเปียกของผลิตภัณฑ์
4. ใช้งานง่ายและทำความสะอาด
แบบจำลองนี้ใช้งานง่ายกว่ามีระบบอัตโนมัติสูงกว่าและอัตราความล้มเหลวต่ำกว่าการทำความสะอาดอุปกรณ์ภายในทำได้สะดวกและไม่มีมุมตายเมื่อเทียบกับเครื่องเป่าแนวตั้งเครื่องไม่มีอันตรายแอบแฝงจากการทำงานทางอากาศตั้งแต่การผลิตการติดตั้งการทำความสะอาดจนถึงการบำรุงรักษา

ปลูก การกำหนดค่าเอส และคำอธิบายโครงสร้าง

ประเภทของ hผู้กิน
เนื่องจากแหล่งความร้อนที่แตกต่างกันที่ผู้ใช้ใช้มักจะมีพลังงานไฟฟ้าไอน้ำก๊าซหุงต้มถ่านหินน้ำมันและอื่น ๆการควบคุมรูปแบบของเตาเผาความร้อนแตกต่างกันสามารถเลือกได้ตามความต้องการของผลิตภัณฑ์และเงื่อนไขของสถานที่ต่างๆสำหรับรายละเอียดเพิ่มเติมและคำแนะนำการใช้งานประเภทนี้โปรดดูที่คู่มือ

ประเภทของเครื่องทำความร้อนทั่วไป:

1).เครื่องทำความร้อน
2).เครื่องแลกเปลี่ยนความร้อนด้วยไอน้ำ
3).เครื่องแลกเปลี่ยนความร้อนแบบถ่ายเทความร้อน
4) การเผาไหม้ก๊าซธรรมชาติโดยตรงหรือโดยอ้อม (หรือก๊าซอื่น ๆ )
5).การเผาไหม้ถ่านหินทางตรง / ทางอ้อม
6).น้ำมันเผาไหม้ทางตรง / ทางอ้อม
7).ก๊าซหุงต้ม

ปัจจุบันเครื่องนี้ใช้การถ่ายเทความร้อนด้วยไอน้ำความร้อนไฟฟ้าและการให้ความร้อนโดยตรงจากก๊าซธรรมชาติ

2. กรองอากาศ
ตามข้อกำหนดที่แตกต่างกันช่องอากาศของระบบมักจะติดตั้งตัวกรองอากาศตัวเลือกเพิ่มเติมมีดังนี้
1).กรองอากาศหยาบ
2).กรองอากาศเอฟเฟกต์ปานกลาง
3).ตัวกรองอากาศที่มีประสิทธิภาพต่ำ
4).ตัวกรองประสิทธิภาพสูง
5).ตัวกรองอุณหภูมิสูงและมีประสิทธิภาพสูง

3. จำหน่ายอากาศร้อน
อากาศร้อนเข้าสู่ห้องอบแห้งในแนวนอนอากาศร้อนและละอองทำให้เกิดการแลกเปลี่ยนความร้อนและมวลในอีกด้านหนึ่งให้ส่งเสริมการสัมผัสของก๊าซและของเหลวและเสริมสร้างกระบวนการอบแห้งในทางกลับกันเพื่อป้องกันไม่ให้ผนังของวัสดุกึ่งเปียกติดกับผนัง

4.ประเภทของฉปั๊ม eed
ต่อไปนี้เป็นประเภทปั๊มป้อนของเครื่องฉีดพ่นแรงดัน:
1).ปั๊มเกลียว
2).ปั๊มเกียร์
3).ปั๊มที่เป็นเนื้อเดียวกัน
4).ปั๊มไดอะแฟรม (รองรับอุปกรณ์รักษาเสถียรภาพ)
5).ปั๊มท่อแรงดันสูง
6).การลำเลียงแบบนิวเมติก

ปืนฉีดแรงดัน/ หัวฉีด

ข้อดีหลัก:
1) โครงสร้างที่เรียบง่ายและต้นทุนต่ำ
2) บำรุงรักษาง่ายและประกอบสะดวก
3) เมื่อเทียบกับการไหลของอากาศและแบบแรงเหวี่ยงพลังการทำให้เป็นละอองค่อนข้างต่ำกว่า

ข้อเสียเปรียบหลักของปืนฉีดแรงดัน/ หัวฉีด คือ:
1) ต้องจับคู่ปั๊มแรงดันสูง
2) เนื่องจากรูพ่นมีขนาดเล็กจึงต้องกรองอย่างมีประสิทธิภาพเพื่อป้องกันการอุดตัน
3) แผ่นสเปรย์สวมใส่ได้ง่ายสำหรับวัสดุที่สึกหรอขนาดใหญ่แผ่นพ่นควรทำจากวัสดุที่ทนต่อการสึกหรอ
4) วัสดุที่มีความหนืดสูงไม่ถูกทำให้เป็นละอองได้ง่าย

6. ห้องอบแห้ง
ห้องอบแห้งประกอบด้วยเปลือกกรอบตัวถังภายในและชั้นฉนวนมีโครงระหว่างลำตัวถังภายนอกและลำกล้องภายในซึ่งเต็มไปด้วยผ้าฝ้ายฉนวนกันความร้อน 100 มม.การออกแบบขนาดห้องอบแห้งที่เหมาะสมสามารถตอบสนองความสามารถในการอบแห้งในขณะที่ลดความหนืดของหอให้มากที่สุดช่องรับลมร้อนและทางออกของห้องอบแห้งมีการติดตั้งอุณหภูมิการวัดความต้านทานความร้อนตามลำดับและมีการติดตั้งตัวบ่งชี้อุณหภูมิบนตู้ไฟฟ้าสำหรับการสังเกตสภาพการพ่นห้องอบแห้งจะมีหลอดไฟส่องสว่างและหน้าต่างสังเกตการณ์เพื่อให้สะดวกในการทำความสะอาดห้องอบแห้งจึงมีประตูทำความสะอาด

7. เครื่องแยกของแข็งในอากาศ
ตามข้อกำหนดของคุณลักษณะของผลิตภัณฑ์และข้อกำหนดด้านสิ่งแวดล้อมของวัสดุต่างๆเครื่องอบแห้งจะติดตั้งตัวแยกอากาศและของแข็งดังต่อไปนี้
1).ตัวคั่นพายุไซโคลน
2).ตัวคั่นแบบกระจาย
3).ถุงกรอง / กรองบ้าน / ที่เก็บฝุ่น
4).เครื่องฟอกแบบเปียก / หรือเครื่องดูดฝุ่นแบบเปียก
5).ห้องตกตะกอน
6).เครื่องตกตะกอนไฟฟ้าสถิต

บันทึก:

เครื่องฟอกแบบเปียก / เครื่องดักฝุ่นแบ่งออกเป็นเครื่องขัดพื้นแบบเปียก Venturi และเครื่องดูดฝุ่นแบบฉีดพ่นถุงเก็บฝุ่นมีหลายทางเลือกเช่นถุงผ้าแบบธรรมดาถุงผ้าเคลือบฟิล์มถุงผ้าทนความร้อนสูงถุงผ้าป้องกันไฟฟ้าสถิตย์และอื่น ๆ
ในปัจจุบันอุปกรณ์แยกที่ใช้กันทั่วไปคือถุงกรอง

8. Recuperator ความร้อนเหลือทิ้ง
จากหางแก๊สความร้อนเหลือทิ้งจะถูกรีไซเคิลและนำกลับมาใช้ใหม่ก๊าซหาง (อุณหภูมิ 80-120) จะถูกทำให้ร้อนถึง 40-70 C ผ่านการแลกเปลี่ยนความร้อนทางอ้อมทั้งสองของอุปกรณ์ซึ่งสามารถลดการใช้พลังงานของเครื่องเป่าได้อย่างมากและลดต้นทุนการดำเนินการได้ประมาณ 10-20%

9. พัดลมแบบแรงเหวี่ยงและตัวควบคุมอากาศ
พัดลมหอยโข่งถูกเลือกตามความจุของเครื่องปริมาณลมของพัดลมสามารถปรับได้ตามความดันของหอคอยและอุณหภูมิขาเข้าและทางออกรูปแบบการปรับอาจเป็นแบบแมนนวลและแบบอัตโนมัติและแอคชูเอเตอร์ไฟฟ้าสามารถทำได้โดยอัตโนมัติโดยการเพิ่มอุปกรณ์ไฟฟ้า

10. ตู้ควบคุมไฟฟ้า
เครื่องเป่าสเปรย์ควบคุมบางประเภทมีดังนี้คุณสามารถเลือกได้ตามความต้องการของผลิตภัณฑ์และความแม่นยำในการควบคุม
1).การควบคุมแบบเดิม
2).การควบคุม PLC (การควบคุมหน้าจอสัมผัส)
3).การควบคุม DCS (การควบคุมคอมพิวเตอร์)

การทำงานของเครื่องทั้งหมดถูกควบคุมโดยตู้ควบคุมอิเล็กทรอนิกส์

จุดควบคุมหลักคือ
1).โบลเวอร์
2).เครื่องเป่าลม
3).เครื่องทำความร้อนไฟฟ้าหรือเตา
4).ปั๊มป้อนอาหาร ฯลฯ

แผนภูมิการไหลสำหรับเครื่องเป่าสเปรย์แนวนอนซีรี่ส์ HSD

พารามิเตอร์ควบคุมหลักคือ
1).อุณหภูมิช่องอากาศ
2).อุณหภูมิช่องลม
3).ความดันในร่ม
การเชื่อมต่อสามารถตั้งค่าได้ตามการกำหนดค่าและข้อกำหนดเช่นการเชื่อมต่อกันของหัวเผาและพัดลม

หมายเหตุ: ปริมาณการระเหยของน้ำสัมพันธ์กับลักษณะของวัสดุปริมาณของแข็งและอุณหภูมิของช่องรับลมร้อน
