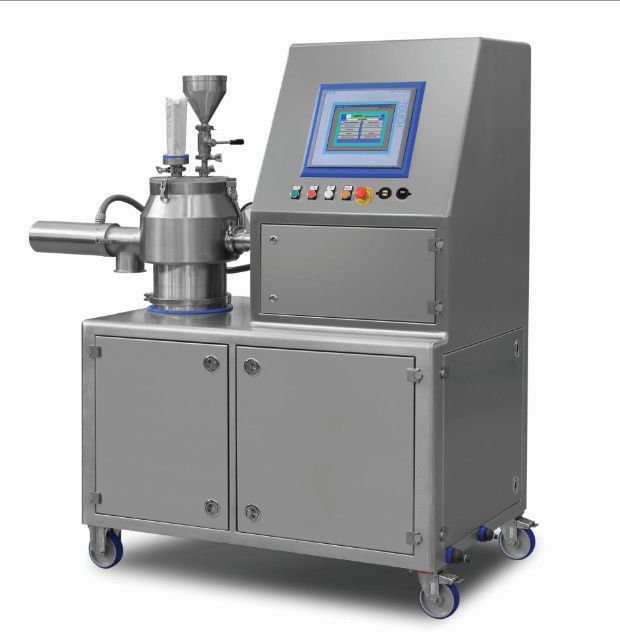

เครื่องบดย่อยผง GHL แบบผสมแบบเปียกความเร็วสูง
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | XIANDAO |
| ได้รับการรับรอง: | CE / UL / SGS / EAC / CR – TU |
| หมายเลขรุ่น: | GHL |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotiation |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 8~18 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
| สามารถในการผลิต: | 20 ชุดต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| ชื่อ: | GHL ซีรี่ส์ เครื่องบดย่อยผสมแบบหมาดความเร็วสูง | วัสดุ: | SUS316/SUS304/ เหล็กกล้าคาร์บอน ฯลฯ |
|---|---|---|---|
| แหล่งความร้อน: | ไอน้ำ / ไฟฟ้า / ก๊าซธรรมชาติ / ดีเซล / ฯลฯ ; | คุณสมบัติ: | ไม่มีคราบโลหะ |
| เครื่องยนต์: | ABB/ SIEMENS / SEW | ความจุ: | กำหนดเอง |
| ควบคุม: | HMI & ปุ่ม | เอกสาร: | อ้วน / ไอคิว / OQ / PQ |
| แสงสูง: | เครื่องผสมผง Granulator แบบเปียก,เครื่อง Granulator ผง 600 รอบต่อนาที,อุปกรณ์ทำแห้ง Granulation GHL |
||
รายละเอียดสินค้า
เครื่องบดย่อยผง GHL แบบผสมความเร็วสูง
คำอธิบายทั่วไป
เครื่องบดย่อยแบบผสมความชื้นสัมพัทธ์ความเร็วสูงรุ่น GHL เป็นอุปกรณ์ชนิดหนึ่งที่มีประสิทธิภาพสูง และภายในการทำงานครั้งเดียว ก็สามารถผสมวัสดุผงต่างๆ และบดให้เป็นอนุภาคได้
เครื่องบดย่อยแบบผสมชื้นความเร็วสูง GHL เป็นเครื่องบดย่อยรุ่นใหม่ที่รวมฟังก์ชันการผสมแบบเปียกและการทำแกรนูลเข้าด้วยกันด้วยการนำเทคโนโลยีล้ำสมัยจำนวนมากมาใช้โดยอิงจากเครื่องบดย่อยที่มีอยู่ ทำให้เป็นอุปกรณ์ที่ใช้งานง่ายเครื่องบดย่อยแบบผสมชื้นรุ่น GHL ผสมผสานสิ่งอำนวยความสะดวกและเทคโนโลยีเข้าด้วยกันอย่างลงตัว มาพร้อมโครงสร้างที่สมเหตุสมผล การทำงานที่สะดวก และฟังก์ชันการทำงานที่โดดเด่น
รายละเอียดสินค้า
| วัสดุ: | SUS316/SUS304/ เหล็กกล้าคาร์บอน ฯลฯ | แหล่งความร้อน: | ไอน้ำ / ไฟฟ้า / ก๊าซธรรมชาติ ฯลฯ |
| เอกสาร: | อ้วน / ไอคิว / OQ / PQ | ความจุ: | กำหนดเอง |
| ควบคุม: | HMI & ปุ่ม | เครื่องยนต์: | ABB/ SIEMENS / SEW |
เทคนิคพารามิเตอร์
|
Spec |
ปริมาณรวม (L) | ปริมาณการทำงาน (L) | ผลผลิต (กก./ชุด) | เวลาทำงาน (นาที) | ความเร็วในการผสม (รอบต่อนาที) | ความเร็วตัด (รอบต่อนาที) | กำลังผสม (กิโลวัตต์) | กำลังตัด (kW) | ปริมาณการใช้อากาศอัด (ลบ.ม./นาที) | ความกดอากาศอัด (Mpa) |
น้ำหนักตาย (กิโลกรัม) |
| 5 | 5 | 3.5 | 0.8-1.8 | 7-10 | 60-600 | 1,000-2900 | 1.5 | 0.75 | 0.4 | 0.4-0.6 | 180 |
| 10 | 10 | 7 | 2-3.5 | 7-10 | 60-600 | 1,000-2900 | 2.2 | 0.75 | 0.4 | 0.4-0.6 | 250 |
| 20 | 20 | 14 | 4-8 | 7-10 | 150-500 | 1,000-2900 | 4.0 | 1.5 | 0.4 | 0.4-0.6 | 380 |
| 50 | 50 | 35 | 10-18 | 7-10 | 20-200 | 1,000-2900 | 5.5 | 2.2 | 0.4 | 0.4-0.6 | 500 |
| 100 | 100 | 70 | 20-35 | 7-10 | 20-200 | 1,000-2900 | 11 | 4.0 | 0.6 | 0.4-0.6 | 600 |
| 150 | 150 | 105 | 40-60 | 7-10 | 20-200 | 1,000-2900 | 15 | 4.0 | 0.6 | 0.4-0.6 | 800 |
| 250 | 250 | 175 | 60-100 | 7-10 | 40-180 | 1,000-2900 | 18.5 | 5.5 | 0.6 | 0.4-0.6 | 1300 |
| 300 | 300 | 210 | 70-120 | 7-10 | 40-180 | 1,000-2900 | 18.5 | 5.5 | 0.6 | 0.4-0.6 | 1800 |
| 400 | 400 | 280 | 80-150 | 7-10 | 40-180 | 1,000-2900 | 30 | 7.5 | 0.6 | 0.4-0.6 | 2200 |
| 600 | 600 | 420 | 120-220 | 7-10 | 50-120 | 1,000-2900 | 37 | 11 | 0.6 | 0.4-0.6 | 2600 |
| 800 | 800 | 560 | 180-300 | 7-10 | 50-120 | 1,000-2900 | 45 | 11 | 0.6 | 0.4-0.6 | 3000 |
| 1000 | 1000 | 700 | 250-400 | 7-10 | 50-120 | 1,000-2900 | 55 | 11 | 0.6 | 0.4-0.6 | 3600 |
คุณสมบัติ
1. XIANDAO พิจารณาว่าเครื่องใช้โครงสร้างทรงกระบอกแนวนอน และไม่มีมุมตาย ไม่มีคราบโลหะ ไม่มีขี้เถ้า และโครงสร้างของมันสมเหตุสมผล
2. เพลาซีลเติมอากาศสำหรับขับเมื่อซักแล้วสามารถเปลี่ยนเป็นน้ำได้
3. เม็ดฟลูอิไดซ์ เม็ดเป็นทรงกลมความสามารถในการไหลได้ดี
4. เมื่อเทียบกับกระบวนการแบบดั้งเดิม กาวสามารถลดลง 25% และเวลาในการอบแห้งสั้น
5. การอบแห้งและการผสมจะใช้เวลา 2 นาที และการทำแกรนูลจะใช้เวลา 1-4 นาทีประสิทธิภาพดีขึ้น 4-5 เท่าเมื่อเทียบกับกระบวนการแบบเดิม
6. การผสมแบบแห้ง การผสมแบบชื้น และการทำแกรนูลเสร็จสิ้นในภาชนะที่ปิดสนิทเดียวกันเป็นไปตามข้อกำหนดของ GMPการดำเนินการทั้งหมดมีมาตรการป้องกันและความปลอดภัยที่เข้มงวดประเภทของแจ็คเก็ตอาจนำมาใช้ตามคำขอ
7. ยืนยันผลิตภัณฑ์ชุดสุดท้าย
8. กระบวนการแกรนูลเสร็จสิ้นในระบบชามปิด ปราศจากฝุ่น และเป็นไปตามข้อกำหนด GMP
9. ระบบควบคุม HMI และ PLC ความเร็วมอเตอร์ถูกควบคุมโดย VFD และสามารถบันทึกพารามิเตอร์กระบวนการทั้งหมดได้
10. สามารถเชื่อมต่ออากาศอัดและน้ำเข้ากับเครื่องได้ เพื่อการซักที่รวดเร็วและมีประสิทธิภาพ
11. เพลาขับพร้อมซีลเติมอากาศซึ่งสามารถเปลี่ยนเป็นน้ำได้เมื่อซักการใช้แกรนูลฟลูอิไดซ์ อนุภาคมีลักษณะเป็นทรงกลมคล้าย ๆ กัน พื้นผิวมีความสม่ำเสมอ และมีความลื่นไหลได้ดี เนื่องจากสามารถให้วัสดุเม็ดที่สมบูรณ์แบบที่สุดสำหรับขั้นตอนการกดแท็บเล็ต
12. เมื่อสารหลักหรือสารเบสและสารเสริมมีความแตกต่างกันมาก ก็ยังสามารถทำให้เกิดการผสมที่สม่ำเสมอ และไม่มีปรากฏการณ์ของการหลุดลอก
แอปพลิเคชัน
◆ อุปกรณ์นี้ใช้สำหรับทำแกรนูลเปียกในขั้นตอนการผลิตปริมาณของแข็งซึ่งควรฉีดกาวเข้าไป นอกจากนี้ยังใช้กันอย่างแพร่หลายในอุตสาหกรรมยา อาหาร และเคมีอีกด้วย
◆ เราได้ผลิตข้อกำหนดมากกว่า 10 รายการและ 150 เครื่องที่แตกต่างกันเพื่อตอบสนองความต้องการที่แตกต่างกันประสบการณ์เชิงปฏิบัติเหล่านี้จะเป็นประโยชน์ต่อลูกค้าเป็นอย่างมาก
◆ สามารถบรรลุประสิทธิภาพของกระบวนการที่สูงได้ด้วยการทำให้แห้งอย่างรวดเร็วและการจัดการผลิตภัณฑ์อย่างอ่อนโยนเหมาะสำหรับรุ่น 10 และ 800 ลิตรต่อชุดขนาดแบทช์อื่น ๆ ตามคำขอ
การทำงานหลักการ:
◆ เครื่องบดย่อยผสมแบบเปียกความเร็วสูงรุ่น GHL (เครื่องบดย่อยผสมแบบเปียกแรงเฉือนสูง) มาพร้อมกับภาชนะปิดที่มีเครื่องมือผสมที่ขับเคลื่อนจากด้านบนหรือด้านล่างซึ่งใช้ในอุตสาหกรรมยามาอย่างยาวนานผลกระทบทางกลของเครื่องมือผสม ไม่ว่าจะอยู่ในแบทช์หรือทำงานต่อเนื่อง จะสร้างแกรนูลที่มีความหนาแน่นมากกว่ากระบวนการฟลูอิไดซ์เบด
◆ เดิมที ของเหลวที่เป็นแกรนูลถูกเทลงในผลิตภัณฑ์ในปัจจุบัน การกระจายขนาดยาที่ได้รับการปรับปรุงโดยใช้หัวฉีดพ่นเป็นที่ต้องการเพื่อให้ได้เม็ดที่สม่ำเสมอยิ่งขึ้น
◆ แกรนูลมีความโดดเด่นด้วยโครงสร้างที่กะทัดรัดและมีความหนาแน่นสูงมีลักษณะการไหลที่ดีและสามารถกดได้อย่างเหมาะสมที่สุด
◆ วัสดุผงและสารยึดติดถูกผสมจนหมดลงในวัสดุอ่อนนุ่มที่เปียกโดยการใช้ไม้พายผสมด้านล่างของถังทรงกระบอก จากนั้นวัสดุจะถูกตัดให้เป็นเม็ดเปียกที่สม่ำเสมอโดยการใช้ไม้พายทุบความเร็วสูงที่ติดตั้งด้านข้างในเครื่องบดย่อยเครื่องผสม
ความสามารถในการทำงาน |
เครื่องมือ |
พอร์ตจำหน่าย |
แผนภูมิการไหล:
ตัวเลือก
Fแผนผัง: ขนาดโดยรวม:
| แบบอย่าง | อา | บี | C × D | อี | F |
| 10 | 270 | 750 | 1000×650 | 745 | 1350 |
| 50 | 320 | 950 | 1250×800 | 970 | 1650 |
| 150 | 420 | 1000 | 1350×800 | 1050 | 1750 |
| 200 | 520 | 1100 | 1650×850 | 1450 | 2050 |
| 250 | 550 | 1100 | 1650×850 | 1450 | 2050 |
| 300 | 550 | 1150 | 1700×900 | 1500 | 2200 |
| 400 | 670 | 1150 | 1860×1050 | 1650 | 2350 |
| 600 | 750 | 1250 | 2000×1050 | 1800 | 2400 |
