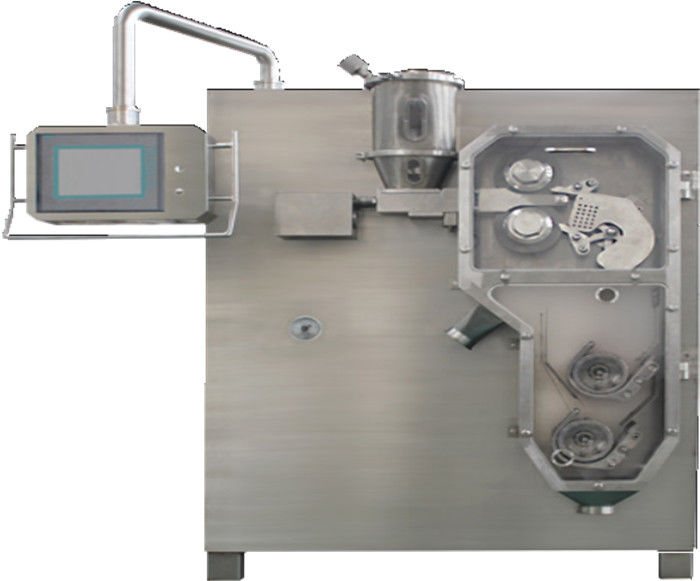

LGS Roller Compactor Granulator

LGS Series เครื่องบดอัดแบบลูกกลิ้ง (เครื่องบดย่อยแบบแห้ง)

คำนำ

◆ เครื่องบดอัดแบบลูกกลิ้ง LGS Series (Dry Granulator) เป็นอุปกรณ์ที่พัฒนาขึ้นใหม่ด้วยการผสมผสานระหว่างการอัดขึ้นรูปการบดและการบดนอกจากนี้ยังเป็นอุปกรณ์ใหม่ที่มีฟังก์ชั่นการประหยัดพลังงานและการปกป้องสิ่งแวดล้อม

◆สำหรับอุปกรณ์นี้ใช้เทคโนโลยีการควบคุมการหมุนล่าสุด

◆ด้วยการปรับคุณสมบัติทางกายภาพของความผันผวนระหว่างวัสดุที่แตกต่างกันและวัสดุชนิดเดียวกันสามารถทำให้วัสดุผงเป็นวัสดุอนุภาคได้โดยตรงซึ่งทำให้พารามิเตอร์กระบวนการของเครื่องบดอัดลูกกลิ้ง (เครื่องบดย่อยแห้ง) มีความแม่นยำและปรับได้อย่างต่อเนื่อง (เช่นความจุ ความหนาแน่นของเกล็ดความดันการหมุนความเร็วและอื่น ๆ )ดังนั้นจึงสามารถผลิตแกรนูลคุณภาพสูงได้อย่างมีประสิทธิภาพและยังปรับปรุงเสถียรภาพการแตกตัวและการละลายของเม็ด

พารามิเตอร์ทางเทคนิค

รายละเอียดสินค้า

ใบสมัครเอส

LGS series Roller Compactor (เครื่องบดย่อยแบบแห้ง) ใช้กันอย่างแพร่หลายสำหรับการบดวัสดุในอุตสาหกรรมยาอุตสาหกรรมอาหารและอุตสาหกรรมเคมีโดยเฉพาะอย่างยิ่งสำหรับวัสดุที่ย่อยสลายได้ง่ายหรือรวมตัวกันเป็นก้อนเมื่อเจอความชื้นและความร้อนเครื่องมีโครงสร้างกะทัดรัดใช้งานง่ายถอดและทำความสะอาดง่ายในอุตสาหกรรมยาวัสดุจากเครื่องอัดลูกกลิ้ง (เม็ดแห้ง) สามารถอัดเม็ดหรือบรรจุแคปซูลได้โดยตรง

คุณสมบัติ

◆เมื่อเทียบกับเครื่องบดย่อยแบบเปียกแบบดั้งเดิมเครื่องบดอัดแบบลูกกลิ้ง (เครื่องบดย่อยแบบแห้ง) สามารถทำให้วัตถุดิบเข้าสู่เม็ดเล็กได้โดยไม่ต้องเติมตัวกลางและสารเติมแต่งในขณะเดียวกันเม็ดจากเครื่องบดอัดลูกกลิ้ง (เครื่องบดย่อยแบบแห้ง) มีความละเอียดสม่ำเสมอมากและความหนาแน่นของเม็ดจะเพิ่มขึ้นมาก

◆กระบวนการดังกล่าวสำหรับเครื่องบดอัดลูกกลิ้ง (เครื่องบดย่อยแบบแห้ง) ไม่เพียง แต่สามารถควบคุมมลพิษในระหว่างกระบวนการลดพื้นที่ว่าง แต่ยังลดการใช้พลังงานซึ่งทำให้กระบวนการไหลมีความสมเหตุสมผลมากขึ้นปรับปรุงลักษณะของวัสดุและความสามารถในการไหลและทำให้การจัดเก็บและขนส่งวัสดุทำได้ง่ายในขณะเดียวกันสามารถควบคุมความสามารถในการละลายของวัสดุพื้นที่ผิวจำเพาะและความพรุนได้สำหรับเครื่องบดอัดแบบลูกกลิ้ง (เครื่องบดย่อยแบบแห้ง) เหมาะอย่างยิ่งสำหรับวัสดุที่ไม่สามารถทำเป็นเม็ดได้ด้วยเครื่องบดย่อยแบบเปียกและเครื่องบดย่อยฟลูอิไดซ์ข้อดีของเครื่องอัดลูกกลิ้ง (เครื่องบดย่อยแบบแห้ง) มีดังนี้:

(1) เพื่อหลีกเลี่ยงมลพิษข้ามระหว่างกระบวนการเราจัดเตรียมเครื่องด้วยอุปกรณ์แกรนูลและอุปกรณ์ขับเคลื่อนแยกกัน

(2) ชิ้นส่วนสัมผัสวัสดุทั้งหมดสะดวกในการถอดออกเพื่อทำความสะอาดสามารถหลีกเลี่ยงฝุ่นที่บินได้อย่างมีประสิทธิภาพเพื่อลดความเป็นไปได้ของมลพิษ

(3) กลไกการเติมด้วยช่องระบายอากาศตามธรรมชาติสามารถทำให้วัสดุกระจายเข้าสู่เครื่องได้อย่างไม่เป็นทางการและทำให้ความหนาแน่นรวมเป็นเอกลักษณ์

(4) ระบบระบายความร้อนที่เป็นเอกลักษณ์ทำให้ลูกกลิ้งปรับอุณหภูมิได้เอง

(5) ระบบแกรนูลสองชั้นสามารถมั่นใจได้ว่าเครื่องผลิตเม็ดที่ต้องการ

(6) อุปกรณ์ใช้การออกแบบภาพทำให้สะดวกสำหรับผู้ปฏิบัติงานในการสังเกตและบำรุงรักษาเครื่อง

(7) การควบคุม PLC, จอแสดงผล POD, ใช้งานง่าย

(8) เป็นไปตามข้อกำหนดของ GMP

หลักการ

หลังจากผสมผงที่ผสมดีแล้วจะถูกป้อนลงในถังอัดลูกกลิ้ง (เครื่องบดย่อยแบบแห้ง) ผ่านระบบป้อนอาหาร (การป้อนด้วยสุญญากาศหรือการป้อนด้วยมือ)มีสเกลทั้งด้านบนและด้านล่างของถังเพื่อตรวจสอบระดับของวัสดุที่ป้อนผ่านตัวป้อนสกรูตามขวางวัสดุที่เป็นแป้งจะถูกป้อนเข้าไปในตัวป้อนสกรูแนวตั้งจากนั้นตัวป้อนสกรูแนวตั้งจะป้อนผลิตภัณฑ์เข้าไปในบริเวณปลายงอของม้วนอัดเนื่องจากเส้นผ่านศูนย์กลางและความเร็วที่แตกต่างกันระหว่างตัวป้อนสกรูจึงทำให้เกิดผลกระทบก่อนการบดอัดบนผงและวัสดุหากไม่ได้ป้อนวัสดุก่อนการบดอัดผลิตภัณฑ์ที่บดอัดขั้นสุดท้ายอาจแตกหรือแตกได้เพื่อแก้ปัญหานี้เครื่องนี้มีระบบป้อนสุญญากาศในบางกรณีผลผลิตจะเพิ่มขึ้น 4-5 เท่าและประสิทธิภาพในการบีบอัดจะดีขึ้น 40%จากนั้นเครื่องอัดลูกกลิ้งจะบดอัดวัสดุให้เป็นเกล็ดจากนั้นสะเก็ดจะตกลงไปในโรงกลั่นหนึ่งหรือหลายแห่งหลังจากการบดอัดเกล็ดที่เข้ามาจะมีขนาดลดลงและกรองเป็นแกรนูลตามขนาดเกรนที่ต้องการมีเครื่องคัดกรองเพิ่มเติมตามคำขอสามารถป้อนอนุภาคขนาดเล็กได้หากจำเป็นกระบวนการทั้งหมดสามารถควบคุมได้โดย PLC และดำเนินการผลิตอัตโนมัติในระบบที่สมบูรณ์

ผังกระบวนการ

หลังจากผสมผงที่ผสมดีแล้วจะเข้าสู่ไซโลวัสดุป้อนอาหารจากช่องป้อนอาหารด้านบนโดยอุปกรณ์ถ่ายโอนผงที่ผสมกันอย่างดีจะถูกส่งไปยังอุปกรณ์อัดรีดด้วยแรงของเฟืองอัดแรงดันสองชิ้นวัสดุผงจะกลายเป็นเกล็ดบาง ๆด้วยระบบการกัดสองเกรดทำให้วัสดุเกล็ดบางเป็นเม็ดที่ต้องการจากนั้นจึงเสร็จสิ้นกระบวนการแกรนูล

มิติโดยรวม

ผมการติดตั้ง
