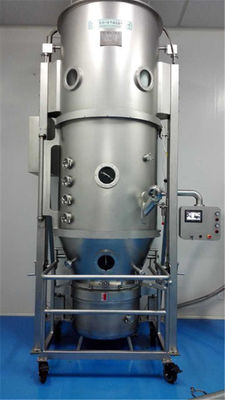

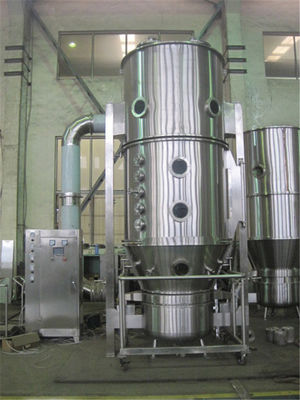

ความจุขนาดใหญ่ SUS316 PGL-B Spray Dryer Granulator
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | XIANDAO |
| ได้รับการรับรอง: | CE / UL / SGS / EAC / CR – TU |
| หมายเลขรุ่น: | PGL-B |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 8 ~ 18 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | L / C, T / T |
| สามารถในการผลิต: | 20 ชุดต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| ชื่อ: | PGL-B เครื่องพ่นยาเม็ด | วัสดุ: | SUS316 / SUS304 / CARBON STEEL, ETC |
|---|---|---|---|
| แหล่งความร้อน: | ไอน้ำ / ไฟฟ้า / ก๊าซธรรมชาติ / ดีเซล / ฯลฯ | เครื่องยนต์: | ABB / SIEMENS / SEW |
| ความจุ: | ที่กำหนดเอง | ควบคุมดูแล: | HMI และปุ่ม |
| ความถ่วงจำเพาะของของเหลว: | ≤1.30กก. / ลิตร | เอกสาร: | FAT / IQ / OQ / PQ |
| เน้น: | เครื่องบดย่อยสเปรย์ SUS316,เครื่องบดย่อยสเปรย์ PGL-B,เครื่องบดย่อยอาหาร SUS316 |
||
รายละเอียดสินค้า
PGL-B เครื่องพ่นยาเม็ด
พารามิเตอร์ทางเทคนิค:
| สิ่งของ | หน่วย | รุ่น | |||||||
| PLG-3 | PLG-5 | PLG-10 | PLG-20 | PLG-30 | PLG-80 | PLG-120 | |||
| สารสกัดจากของเหลว | นาที. | กก. / ชม | 2 | 4 | 5 | 10 | 20 | 60 | 100 |
| สูงสุด | กก. / ชม | 4 | 6 | 15 | 30 | 40 | 100 | 140 | |
| ความสามารถในการฟลูอิไดเซชัน | นาที. | กก. / ชุด | 2 | 6 | 10 | 30 | 60 | 100 | 150 |
| สูงสุด | กก. / ชุด | 6 | 15 | 30 | 80 | 160 | 250 | 450 | |
| ความถ่วงจำเพาะของของเหลว | กก. / ล | ≤1.30น | |||||||
| ปริมาณภาชนะบรรจุวัสดุ | ล | 26 | 50 | 220 | 420 | 620 | 980 | 1600 | |
| เส้นผ่านศูนย์กลางของภาชนะ | มม | 400 | 550 | 770 | 1,000 | 1200 | 1400 | 1600 | |
| พลังของพัดลมดูด | กิโลวัตต์ | 3 | 5.5 | 7.5 | 11 | 15 | 18.5 | 30 | |
| พลังของพัดลมเสริม | กิโลวัตต์ | 0.35 | 0.75 | 0.75 | 1.2 | 2.2 | 2.2 | 4 | |
| อบไอน้ำ | การบริโภค | กก. / ชม | 40 | 70 | 99 | 210 | 300 | 366 | 465 |
| ความดัน | Mpa | 0.40 ~ 0.60 | |||||||
| พลังความร้อนไฟฟ้า | กิโลวัตต์ | 9 | 15 | 21 | 25.5 | 51.5 | 60 | 75 | |
| อากาศอัด | การบริโภค | ลบ.ม. / นาที | 0.5 | 0.8 | 0.8 | 0.9 | 1.1 | 1.3 | 1.8 |
| ความดัน | Mpa | 0.40 ~ 0.60 | |||||||
| อุณหภูมิในการทำงาน | ° C | ควบคุมโดยอัตโนมัติจากอุณหภูมิภายในอาคารถึง 160 ° C | |||||||
| ปริมาณน้ำของผลิตภัณฑ์ | % | ≥0.2% | |||||||
| อัตราการรวบรวมสินค้า | % | ≥99% | |||||||
| ระดับเสียงของเครื่อง | DB | <77 | |||||||
| ขนาดของเครื่องหลัก | Φ | มม | 400 | 550 | 770 | 1,000 | 1200 | 1400 | 1600 |
| H1 | มม | 940 | 1050 | 1070 | 1220 | 1570 | พ.ศ. 2133 | พ.ศ. 2133 | |
| H2 | มม | พ.ศ. 2443 | 2360 | 2680 | 3150 | 3630 | 4120 | 5050 | |
| H3 | มม | พ.ศ. 2593 | 2590 | 3020 | 3600 | 4180 | 4770 | 5800 | |
| ข | มม | 740 | 890 | 1110 | 1420 | 1620 | |||
| วัสดุ: | SUS316 / SUS304 / เหล็กกล้าคาร์บอน ฯลฯ | แหล่งความร้อน: | ไอน้ำ / ไฟฟ้า / ก๊าซธรรมชาติ ฯลฯ |
| เอกสาร: | FAT / IQ / OQ / PQ | ความจุ: | กำหนดเอง |
| ควบคุม: | HMI และปุ่ม | เครื่องยนต์: | ABB / SIEMENS / SEW |
สเปรย์อบแห้งและเครื่องบดละเอียดคุณสมบัติ:
1. รวมการฉีดพ่นการทำให้แห้ง / การแกรนูลของของเหลวในร่างกายและทำให้เกิดการแกรนูลในขั้นตอนเดียว
2. ใช้กระบวนการฉีดพ่นเหมาะอย่างยิ่งสำหรับวัตถุดิบเสริมขนาดเล็กและวัตถุดิบที่ไวต่อความร้อนกำลังไฟ 1-2 เท่าของเครื่องอัดเม็ดฟลอริด้า
3. ความชื้นสุดท้ายของผลิตภัณฑ์สามารถเข้าถึง 0.1%มีอุปกรณ์คืนผงอัตราการขึ้นรูปของเม็ดมีค่ามากกว่า 95%เม็ด 0.2-2 มม
4. เครื่องฉีดน้ำหลายไหลแบบลูกกลิ้งภายในที่ได้รับการปรับปรุงในการออกแบบสามารถบำบัดสารสกัดของเหลวด้วยแรงโน้มถ่วง 1.3g / cm3
5. ปลอดภัยมากสำหรับผู้ปฏิบัติงานหากเกิดการระเบิดเนื่องจากมีการนำอุปกรณ์ระเบิดมาใช้
6. ไม่มีมุมตายดังนั้นการขนถ่ายจึงรวดเร็วเบาและสะอาดตรงตามข้อกำหนดของ GMP
7. เม็ดจากเครื่องอัดเม็ดเคมีฟลูอิไดซ์ละลายได้มากและดีกว่าสำหรับการผลิตเม็ดเคมีสำเร็จรูป
รายละเอียดสินค้า
(Granulating machine) (Granulation machine) (Granulating equipment, Granulation equipment, Fluid bed spray granulation, Spray agglomeration)
หลักการ
เม็ดผงในเรือ (เตียงของเหลว) ปรากฏในสถานะฟลูอิไดเซชันอุ่นและผสมกับอากาศที่สะอาดและอุ่นในเวลาเดียวกันสารละลายกาวจะถูกฉีดพ่นลงในภาชนะทำให้อนุภาคกลายเป็นเม็ดที่มีกาวการที่อากาศร้อนแห้งอย่างไม่หยุดยั้งความชื้นในแกรนูลจะระเหยออกไปกระบวนการดำเนินการอย่างต่อเนื่องในที่สุดมันก็กลายเป็นเม็ดที่เหมาะสม่ำเสมอและมีรูพรุน
การรวมตัวกันของสเปรย์จะเคลื่อนอนุภาคผงที่มีขนาดเล็กมากในฟลูอิไดซ์เบดโดยฉีดพ่นด้วยสารละลายสารยึดเกาะหรือสารแขวนลอยสะพานเหลวถูกสร้างขึ้นเพื่อรวมตัวกันจากอนุภาคการฉีดพ่นจะดำเนินต่อไปจนกว่าจะได้ขนาดที่ต้องการของ agglomerates
หลังจากความชื้นที่เหลืออยู่ในเส้นเลือดฝอยและบนพื้นผิวระเหยไปแล้วช่องว่างกลวงจะถูกสร้างขึ้นในเม็ดขณะที่โครงสร้างใหม่จะแข็งตัวตลอดด้วยสารยึดเกาะที่แข็งตัวการขาดพลังงานจลน์ในฟลูอิไดซ์เบดส่งผลให้โครงสร้างมีรูพรุนมากและมีเส้นเลือดฝอยภายในจำนวนมากช่วงขนาดปกติของการรวมตัวกันคือตั้งแต่ 100 ไมโครเมตรถึง 3 มิลลิเมตรในขณะที่วัสดุเริ่มต้นสามารถปรับขนาดเล็กได้
ระบบอิเล็กทรอนิกส์และความปลอดภัยควรเป็นไปตามข้อกำหนดที่กำหนดไว้ใน 21 CFR ตอนที่ 11 และ GMP ภาคผนวก 11
ควรรวบรวมข้อมูลในช่วงเวลาที่เหมาะสมและจัดเก็บไว้ในระบบในรูปแบบคงที่ซึ่งสามารถพิมพ์ออก / อ่านได้
การใช้งาน
อุตสาหกรรมยา: แท็บเล็ตเม็ดแคปซูลเม็ดยาจีนที่มีน้ำตาลหรือน้ำตาลต่ำ
อาหาร: โกโก้, กาแฟ, นมผง, น้ำผลไม้, เครื่องปรุงและอื่น ๆ
อุตสาหกรรมอื่น ๆ : ยาฆ่าแมลงอาหารสัตว์ปุ๋ยเคมีเม็ดสีสีย้อมและอื่น ๆ
แผนผังของการติดตั้ง
