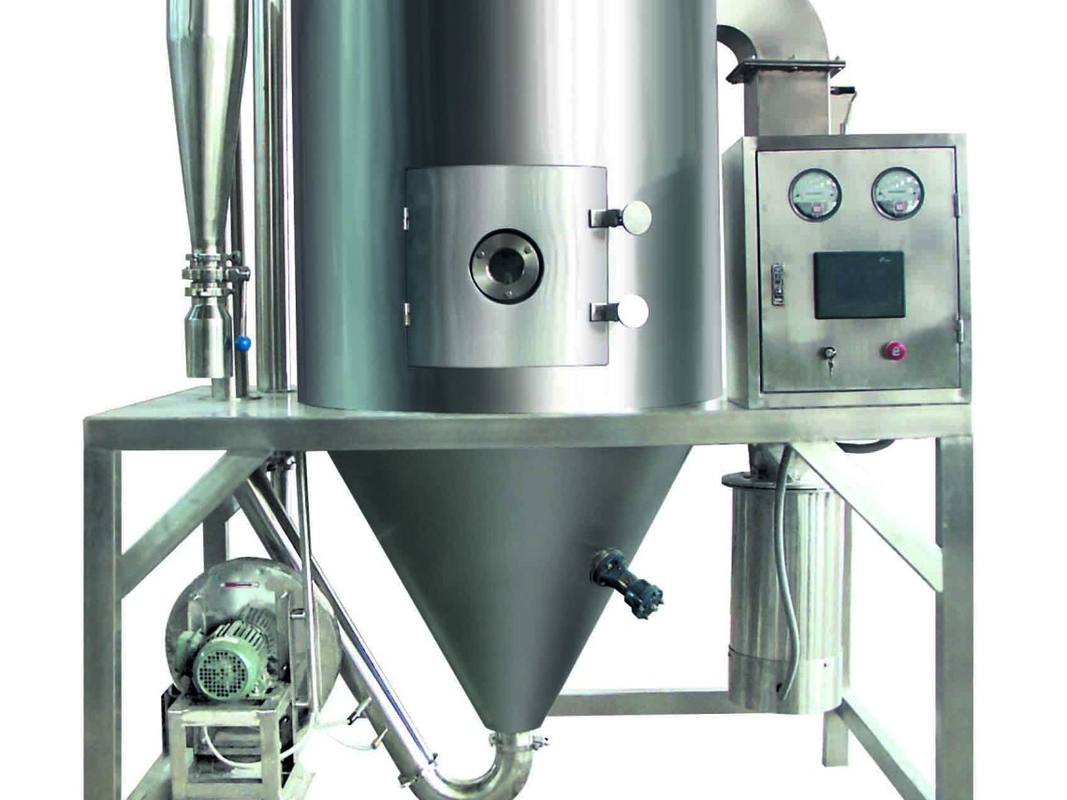

Non Oxide Ceramics 12KW Spray Dry Machine สำหรับเรซิ่นสังเคราะห์

รายละเอียดสินค้า

1.ชื่อผลิตภัณฑ์:เครื่องพ่นสเปรย์ขนาดห้องปฏิบัติการ/ ศูนย์ทดสอบ/ สิ่งอำนวยความสะดวกในการทดสอบทดลอง/ ศูนย์ทดสอบเครื่องพ่นละอองฝอย/บริการเครื่องพ่นแห้งแบบพ่นฝอย/ เครื่องพ่นละอองตัวอย่าง





2.รายละเอียดสินค้า



โอวัตถุสำหรับเครื่องเป่าสเปรย์สำหรับการทดลอง test

การทดสอบทดลองนี้มีจุดมุ่งหมายเพื่อเป็นพื้นฐานสำคัญในการรับพารามิเตอร์ทางเทคนิคสำหรับการออกแบบโรงงานขนาดใหญ่สองฝ่ายควรทำงานร่วมกันผ่านการเจรจาทางเทคนิคที่จำเป็นเพื่อให้ได้โซลูชันการทดสอบทดลองที่ปรับให้เหมาะสมที่ไซต์งานตามข้อตกลงของทั้งสองฝ่าย การทดสอบจะดำเนินการอย่างเป็นทางการ

เรายินดีเป็นอย่างยิ่งที่คุณนำวัตถุดิบมาทดสอบในศูนย์ทดสอบของเรา





การรักษาความลับทางเทคนิค:

สามฝ่ายมีหน้าที่รับผิดชอบในการรักษาความลับของผลิตภัณฑ์และความสำเร็จทางเทคโนโลยีของตน (เช่น ทรัพย์สินทางปัญญาหรือสิทธิบัตร) แต่ข้อมูลทางเทคนิคที่เกี่ยวข้องที่สร้างขึ้นระหว่างขั้นตอนการทดสอบ ทั้งสองฝ่ายมีภาระหน้าที่และความรับผิดชอบในการเก็บรักษาข้อมูลให้กันและกันอย่างเคร่งครัดไม่ว่าในกรณีใด ทั้งสองฝ่ายไม่ควรให้ข้อมูลหรือข้อมูลแก่บุคคลที่สาม



ปัจจุบัน บริษัทของเราได้สร้างศูนย์ทดสอบขนาดใหญ่โดยพื้นฐานแล้วสิ่งอำนวยความสะดวกในการทดสอบทั้งหมดของศูนย์ทดสอบนี้ได้รับการออกแบบและผลิตตามข้อกำหนดของการกำหนดค่าระดับสูงและความแม่นยำสูงในพื้นที่ใช้งานทางอุตสาหกรรมหลักสิ่งอำนวยความสะดวกเสริมของสิ่งอำนวยความสะดวกในการทดสอบต่างๆ ได้รับการตกแต่งอย่างสมบูรณ์ และแนวคิดการออกแบบของพวกเขานั้นแปลกใหม่และไม่เหมือนใคร ในขณะเดียวกันก็มีฟังก์ชันขั้นสูงและยืดหยุ่นที่หลากหลาย และมีการใช้งานที่หลากหลาย





การกำหนดค่าของระบบควบคุมมีข้อได้เปรียบทางเทคนิคที่ไม่มีใครเทียบได้ ปลดปล่อยศักยภาพอันทรงพลังของเทคโนโลยีระบบควบคุมอัตโนมัติทางอุตสาหกรรมที่ทันสมัย ​​ซึ่งสะท้อนให้เห็นใน: แผงควบคุมมีส่วนต่อประสานการควบคุมอัจฉริยะของมนุษย์และเครื่องจักรที่มองเห็นได้ระดับไฮเอนด์ / ซับซ้อนซึ่งแสดงมืออาชีพที่ยอดเยี่ยม องค์ประกอบการควบคุมกระบวนการทางอุตสาหกรรม ส่วนประกอบทางไฟฟ้าหลักที่นำมาใช้คือผลิตภัณฑ์แบรนด์ดังที่ตรงตามมาตรฐานคุณภาพผลิตภัณฑ์ระดับสากล และมีลักษณะโดยการตอบสนองของเครื่องมือที่ละเอียดอ่อน ความแม่นยำในการควบคุมสูง ประสิทธิภาพของผลิตภัณฑ์ที่มั่นคง ฝีมือประณีต การใช้งานที่สะดวก ฯลฯ เนื่องจากสามารถรับประกันการผลิตและการทำงานของอุปกรณ์ทั้งหมดได้อย่างปลอดภัยและเชื่อถือได้ภายใต้สภาพแวดล้อมการทำงานปกติ





บทนำสู่หลักพืช/สิ่งอำนวยความสะดวกของศูนย์สอบ



1. เครื่องเป่าสเปรย์ในห้องปฏิบัติการ



รายละเอียดสินค้า



โมเดลการทดสอบการทำแห้งแบบพ่นฝอยด้วยสเปรย์สำหรับห้องปฏิบัติการที่มีตราสินค้า "XIANDAO" เป็นผลิตภัณฑ์แรกในประเทศจีนนับตั้งแต่ก่อตั้ง/ก่อตั้งในปี 1980 บริษัทได้ประสบกับประวัติศาสตร์อันโดดเด่นของความสำเร็จมีการจัดหาเกือบ 250 ยูนิต/ชุดเพื่อใช้ในมหาวิทยาลัย ศูนย์วิจัย สถาบันวิจัย และโรงงานผลิตผงแป้งทั้งในและต่างประเทศ



เนื่องจากมีความยืดหยุ่นสูง สะดวกสบาย ใช้งานได้จริง การออกแบบโดยรวมที่ทันสมัย ​​นอกจากนี้ ยังมีระบบควบคุมระดับต่างๆ ดังนั้นแบบจำลองขนาดห้องปฏิบัติการจึงสามารถตอบสนองความต้องการที่เพิ่มขึ้นของผู้ใช้ในระดับต่างๆ สำหรับการทำให้แห้งในห้องปฏิบัติการ



นอกจากนี้ การทำแห้งแบบพ่นฝอยเป็นกระบวนการทำแห้งที่ไม่เหมือนใครซึ่งเกี่ยวข้องกับทั้งการเกิดอนุภาคและการทำให้แห้ง ซึ่งคุณลักษณะของผงแป้งสามารถคงไว้ซึ่งค่าคงที่โดยการทำงานอย่างต่อเนื่องการเลือกเครื่องฉีดน้ำที่เหมาะสมและพารามิเตอร์ตัวแปรการทำงานของเครื่องมีความสำคัญอย่างยิ่งในการบรรลุสภาวะการทำงานที่เหมาะสมและพันธุ์/หมวดหมู่ผงชั้นหนึ่ง





BYP-12 เครื่องทำแห้งแบบพ่นฝอยแบบวงจรปิดขนาดแล็บ



ขอบเขตการใช้งาน



1. เซรามิกที่ไม่ใช่ออกไซด์ (Aen, Si3N4 ฯลฯ ) โลหะผสมแข็ง เครื่องวัดแบตเตอรี่ประสิทธิภาพสูง ฯลฯ

2. วัตถุแต่งกลิ่นรส ผลิตภัณฑ์เพื่อสุขภาพ

3. ผลิตภัณฑ์ยา วิตามิน ยาอินทรีย์

4. เรซินสังเคราะห์ ขี้ผึ้งพาราฟิน



MSD-8 Lab scale เครื่องทำแห้งแบบพ่นยาที่มีความแม่นยำอเนกประสงค์



รายละเอียดสินค้า



◆ เครื่องทำลมแห้งแบบพ่นฝอย “XianDao” ประสบความสำเร็จอย่างดีเยี่ยมนับตั้งแต่เปิดตัวให้กับลูกค้าของเราเป็นครั้งแรกมีการจัดหามากกว่า 200 หน่วยให้กับมหาวิทยาลัย ศูนย์วิจัย และโรงงานผลิตผงผู้เชี่ยวชาญทั่วโลก

◆ ได้รับการแนะนำเพื่อตอบสนองความต้องการที่เพิ่มขึ้นของเครื่องเป่าในห้องปฏิบัติการที่มีความยืดหยุ่น เชื่อถือได้ ทันสมัย ​​และเป็นมิตรกับผู้ใช้มากขึ้น โดยมีระบบควบคุมระดับต่างๆ

◆ Spray dr ying เป็นกระบวนการ dr ying ที่ไม่เหมือนใครซึ่งเกี่ยวข้องกับการเกิดอนุภาคและการทำให้แห้งสามารถควบคุมคุณสมบัติของผงและคงคุณสมบัติของผงไว้ได้คงที่

ตลอดการดำเนินงานอย่างต่อเนื่องการเลือกและการทำงานของเครื่องฉีดน้ำมีความสำคัญอย่างยิ่งในการบรรลุผลสูงสุด



1. อุปกรณ์สแตนเลสคุณภาพสูง AISI316 ทั้งพ่นแห้งอุปกรณ์ออกแบบสวยงาม สายไหล ฝีมือประณีต รูปแบบที่เหมาะสม

2. วิธีการทำให้เป็นละอองด้วยตัวเลือกสามแบบ: แรงเหวี่ยง, สเปรย์ของเหลวสองตัว, น้ำยาสเปรย์ 2 ด้านล่าง, เหมาะสำหรับการผลิตผลิตภัณฑ์ที่มีคุณสมบัติแตกต่างกัน

3. การทำความสะอาดช่องลมร้อนแบบถอดได้, ใช้งานง่าย, เสียงต่ำ;

4. ส่วนสัมผัสของวัสดุมีการออกแบบโครงสร้างที่รวดเร็ว ถอดประกอบง่าย ทำความสะอาดง่าย ถูกสุขอนามัย

5. HMI โดยใช้การควบคุม PLC คุณสามารถตั้งค่าอุณหภูมิขาเข้า อุณหภูมิไอเสีย อัตราการป้อน การเก็บข้อมูล การบันทึก การพิมพ์ และการตรวจสอบและควบคุมกระบวนการได้โดยตรง

เครื่องเป่าสเปรย์นำร่อง รุ่น LPG-8



เครื่องพ่นแห้งแบบโรตารี่มาตรฐานสามารถพ่นสารละลาย อิมัลชัน สารแขวนลอย และวางวัสดุลงในผลิตภัณฑ์ผงได้โดยตรงมีลักษณะแห้งเร็ว ประสิทธิภาพสูง และมีขั้นตอนน้อยสามารถรักษาสี กลิ่น และรสของวัสดุได้ผงแห้งมีความสามารถในการละลายได้ดี มีความบริสุทธิ์สูง มีสภาพแวดล้อมการทำงานที่ดี และโดยทั่วไปจะใช้การทำงานอัตโนมัติเครื่องนี้ใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมี ปิโตรเคมี โลหะ อาหาร ยา ก่อสร้าง เซรามิก ป่าไม้ และอุตสาหกรรมเคมีนอกจากนี้ อุปกรณ์ยังสามารถทำให้เย็นและอัดเป็นก้อนวัสดุพิเศษ เช่น ขี้ผึ้งโพลีเอทิลีน ยาฆ่าแมลงทางชีวภาพ และปุ๋ยผสมหลังจากให้ความร้อนและหลอมละลาย



พารามิเตอร์ทางเทคนิคหลัก:

แม็กซ์ความสามารถในการระเหยของความชื้น: 3kgs/h

อุณหภูมิขาเข้า: 120 ～ 300 ℃ หรือมากกว่านั้น (ปรับได้ตามตัวอักษรของวัสดุ)

อุณหภูมิขาออก: 80 ℃ ~ 100 ℃ (ปรับได้ตามตัวอักษรของวัสดุ)

กำลังไฟที่ติดตั้งทั้งหมด: 12KW

CSD-30พีทบทวนคเซรามิคสอธิษฐานดีไรเออร์



คำอธิบายทั่วไป:



กระบวนการทั้งหมดไม่ต้องการการประมวลผลด้วยตนเอง

◆ เครื่องทำแห้งแบบพ่นฝอยสำหรับเซรามิกที่มีความแม่นยำคือเครื่องทำแห้งแบบพ่นฝอยรุ่นใหม่เป็นผลิตภัณฑ์อัพเกรดที่เปิดตัวโดยช่างเทคนิคของบริษัทของเราผ่านนวัตกรรมทางเทคโนโลยีบนพื้นฐานของรูปแบบแอลพีจีเครื่องมีลักษณะเฉพาะของรอยเท้าขนาดเล็ก ใช้งานง่ายและการทำงานที่เชื่อถือได้ และสามารถเตรียมผงที่มีความเป็นทรงกลมที่ดีและมีการกระจายขนาดอนุภาคสม่ำเสมอ ดังนั้นจึงสามารถเพิ่มความหนาแน่นของผลิตภัณฑ์กดได้อย่างมาก

◆ ความเหนือกว่าและการใช้งานจริงของโมเดลชุดนี้ทำให้เกิดเงื่อนไขที่จำเป็นสำหรับหน่วยวิจัยทางวิทยาศาสตร์ในการผลิตเซรามิกชั้นดีและวัสดุใหม่ในปัจจุบัน เราประสบความสำเร็จในการใช้เซอร์โคเนีย อลูมินา ซิงค์ออกไซด์ PTC ซิลิกอนคาร์ไบด์ ซิลิกอนไนไตรด์ วัสดุแบตเตอรี่ลิเธียม และอุตสาหกรรมอื่น ๆ และได้รับการยกย่องอย่างเป็นเอกฉันท์จากผู้ใช้



ข้อดีของเทคโนโลยี:



● การนำเครื่องฉีดน้ำชนิด M มาใช้ใหม่ ซึ่งมีลักษณะดังนี้:

① สามารถรับผงทรงกลมที่ไหลลื่นได้ดีเยี่ยม

② สามารถผลิตผงที่มีการกระจายขนาดอนุภาคสม่ำเสมอ

③ จำนวนเงินฝากลดลงในแนวสัมผัส;

④ สามารถปรับขนาดอนุภาคเฉลี่ยของผลิตภัณฑ์ได้

● โครงสร้างไอเสียแบบฝาต่ำที่ออกแบบมาเพื่อให้แน่ใจว่าผงส่วนใหญ่จะถูกรวบรวมไว้ที่ด้านล่างของหอทำให้แห้ง โดยใส่ผงลงใน Cyclone Separator หรือ Bag Filter เพียงเล็กน้อยเท่านั้น ซึ่งช่วยลดระดับความเครียดในการแยกก๊าซและของแข็งได้อย่างมาก ของตัวเก็บฝุ่นหลังเวที

● ระบบทำความร้อนใช้อุปกรณ์ท่อความร้อนที่ไม่ออกซิไดซ์อากาศที่เข้าสู่ห้องอบแห้งถูกกรองผ่านการทำให้บริสุทธิ์สามขั้นตอน ได้แก่ ประสิทธิภาพเบื้องต้น ประสิทธิภาพระดับกลาง และประสิทธิภาพสูงที่อุณหภูมิสูง และระดับการทำให้บริสุทธิ์ถึงมากกว่าหนึ่งแสนป้องกันไม่ให้สิ่งเจือปนภายนอกถูกผสมลงในผลิตภัณฑ์และส่งผลต่อขั้นตอนหลังการประมวลผล เช่น การขึ้นรูปและการเผาผนึกของผลิตภัณฑ์



เครื่องอบแห้งแบบพ่นฝอยสำหรับห้องปฏิบัติการ LSD-1500



1. สำหรับการผลิตเครื่องจักรเลย ด้วยผลิตภัณฑ์จากการเผาไหม้ก๊าซสามารถส่งเสริมการสลายตัวทางความร้อนอย่างมีประสิทธิภาพ

2. Itcan สเปรย์อุปกรณ์ไพโรไลซิสเพื่อให้ได้ขนาดการผลิต

3. หลอดแกนเตาเซรามิกพิเศษความร้อนทางอ้อมโดยเครื่องทำความร้อนไฟฟ้า

4. ในเตาเผาที่อุณหภูมิประมาณ 600 ~ 900 ℃ ภายใต้สภาวะการทำงาน

5. โดยทั่วไป วิธีที่เหมาะคือการใช้อุปกรณ์สเปรย์ชนิดทำให้เป็นละอองแบบแรงเหวี่ยงความเร็วสูง แต่ยังสามารถเลือกวิธีที่สองและการทำให้เป็นละอองของหัวฉีดของเหลวสารละลาย

6. ขนาดเล็กกระทัดรัด;ใช้งานง่ายมีประสิทธิภาพสูง



Spray Pyrolysis Device (เครื่องปฏิกรณ์ความร้อนแบบสเปรย์)



งานหลักการของวิธีการพ่นเครื่องปฏิกรณ์ความร้อน



วิธีการทำให้อาหารผสมเป็นละออง (เช่น สารละลายเกลือของโลหะ) ในเตาเผาที่มีอุณหภูมิสูง และทำให้ได้รับการสลายตัวด้วยความร้อน ปฏิกิริยา การสังเคราะห์ หรือการเผา / การเผาเพื่อให้ได้ผลิตภัณฑ์ที่เป็นผง (โดยทั่วไปแล้วจะเป็นผงโลหะออกไซด์)





คุณสมบัติสำหรับอุณหภูมิสูงสเปรย์ไพโรไลซิ



1. การสังเคราะห์ระบบหลายองค์ประกอบแม้ว่าอนุภาคจะเป็นผลิตภัณฑ์ระดับไมครอน

2. สามารถติดตามปริมาณส่วนผสมที่เพิ่มเข้ามากระจายตัวอย่างสม่ำเสมอในวัตถุดิบ

3. เมื่อเทียบกับวิธีการผสมผงของการผสมสิ่งสกปรกน้อยกว่ากลไก

4. ผลิตภัณฑ์แป้งในกิจกรรมพื้นผิว ง่ายต่อการเผา





คุณสมบัติของพืช:



1. สำหรับการผลิตเครื่องจักรเลย ด้วยผลิตภัณฑ์จากการเผาไหม้ก๊าซสามารถส่งเสริมการสลายตัวทางความร้อนอย่างมีประสิทธิภาพ

2. สามารถพ่นอุปกรณ์ไพโรไลซิสเพื่อให้ได้ขนาดการผลิต

3. หลอดแกนเตาเซรามิกพิเศษ ความร้อนทางอ้อม โดยเครื่องทำความร้อนไฟฟ้า

4. ในอุณหภูมิเตาหลอมประมาณ 600 ~ 900 ℃ภายใต้สภาวะการทำงาน

5. โดยทั่วไป วิธีที่เหมาะคือการใช้อุปกรณ์สเปรย์ชนิดทำให้เป็นละอองแบบแรงเหวี่ยงความเร็วสูง แต่ยังสามารถเลือกวิธีที่สองและการทำให้เป็นละอองของหัวฉีดของเหลวสารละลาย

6. ขนาดกะทัดรัด รอยขนาดเล็ก;ใช้งานง่ายมีประสิทธิภาพเชิงความร้อนสูง





2. ขนาดนักบิน รุ่น BYP-20 ซีรี่ส์ เครื่องทำแห้งแบบพ่นฝอยสำหรับทดสอบ วัตถุประสงค์:



รุ่น BYP-20 ซีรี่ส์ เครื่องทำแห้งแบบพ่นฝอย



1. สามารถป้องกันไม่ให้ผลิตภัณฑ์ออกซิไดซ์และปรับปรุงคุณภาพของผลิตภัณฑ์

2. ง่ายต่อการรับรู้ถึงการทำงานที่ปราศจากฝุ่นและปลอดเชื้อ

3. สามารถดึงตัวทำละลายในของเหลวของวัสดุได้

4. สามารถปรับปรุงการเก็บรักษาองค์ประกอบที่มีกลิ่นหอม

5. สามารถทำให้ของเหลวที่ติดไฟได้แห้งหรือทำเม็ดระบายความร้อน

6. สามารถทำให้วัสดุแห้งด้วยความไวต่อความร้อนสูง

7. สามารถตระหนักถึงอันตรายสาธารณะน้อยหรือไม่มีอันตรายสาธารณะ

8. สามารถทิ้งอุปกรณ์ดับกลิ่นได้

9. สามารถรับรู้ถึงความแห้งที่อุณหภูมิต่ำต่ำกว่า 100 องศาเซนติเกรด



คำจำกัดความของเครื่องเป่าพ่นแบบวงจรปิด



◆ เครื่องอบแห้งแบบพ่นฝอยแบบปิดในห้องอบแห้งจะถูกปิดผนึกเป็นละอองละอองที่กระจายตัวของแข็งเป็นของเหลวและสื่อร้อน (ไนโตรเจน N2) ถูกทำให้แห้งโดยวิธีหยดของ

ผลิตภัณฑ์ผงAtomized โดยเครื่องฉีดน้ำโรตารี่หรือ atomizer หัวฉีดเพื่อให้บรรลุ หยดน้ำแห้งสามารถปรับได้ตามอุณหภูมิหรือการไหลของความร้อนปานกลางที่จะควบคุม

การระเหยของตัวทำละลายที่จะนำกลับคืนมาผ่านหน่วยควบแน่น หลังจากการ "กำจัด" และ "การทำให้แห้งทั้งหมด" ของตัวกลางเป็นตัวกรองที่มีประสิทธิภาพสูงและส่งกลับไปยังเครื่องแลกเปลี่ยนความร้อน และสุดท้ายก็นำกลับมาใช้ใหม่ในระบบการทำให้แห้ง

◆ ความสำเร็จของข้อกำหนดในการล้างและทำความเย็นแบบพ่นแห้งด้วยสเปรย์แบบปิดจะเป็นส่วนหนึ่งของการควบคุมอุณหภูมิที่แม่นยำสำหรับจุดเดือดสูงของแอลกอฮอล์โดยทั่วไปคือน้ำหล่อเย็นหรือน้ำเกลือ ตัวทำละลายที่มีจุดเดือดต่ำ เช่น ไดคลอโรมีเทน เฮกเซน อะซิโตน และอื่นๆ คุณต้องใช้การแลกเปลี่ยนความร้อนของระบบทำความเย็นแบบบีบอัด





3.เครื่องเป่าสเปรย์ขนาดเชิงพาณิชย์:



เครื่องพ่นยาแบบพ่นยาแม่นยำแบบมัลติฟังก์ชั่น PSD-50 ที่ออกแบบมาเป็นพิเศษ

หอบริการที่สร้างขึ้นใหม่สำหรับลูกค้า



บริษัท Xiandao เป็นโรงงานมืออาชีพที่เชี่ยวชาญในการวิจัยกระบวนการ การออกแบบและการผลิตสำหรับเครื่องทำแห้งแบบพ่นฝอยและเครื่องบดย่อยแบบฟลูอิดเบด

ในไม่ช้า เราจะนำเครื่องทำแห้งแบบพ่นยาแม่นยำแบบมัลติฟังก์ชั่น PSD-50 นี้ไปไว้ในศูนย์ทดสอบ ทั้งหมดนี้มีไว้เพื่อตอบสนองความต้องการในการทดสอบที่เพิ่มขึ้นจากผู้ใช้ส่วนใหญ่ในด้านการใช้งานในอุตสาหกรรม เช่น ยา อาหาร เคมีภัณฑ์ ใหม่ พลังงานและวัสดุใหม่แน่นอนว่าความต้องการเหล่านี้โดยพื้นฐานแล้วจะกระจุกตัวอยู่ในความต้องการของกระบวนการผลิตที่ซับซ้อนมากขึ้น คุณภาพของผลิตภัณฑ์ที่สูงขึ้น และผลการทดสอบที่สูงขึ้น ซึ่งส่วนใหญ่แสดงถึงแนวโน้มการพัฒนาของอุตสาหกรรมหลักในการใช้งานทางอุตสาหกรรมในช่วงระยะเวลาที่จะมาถึงแนวโน้มการพัฒนาได้กลายเป็นกังหันลมของการพัฒนาอุตสาหกรรม



◆ บริษัทได้จัดตั้งห้องปฏิบัติการพิเศษเพื่อให้บริการทดสอบแก่ลูกค้า (มีค่าใช้จ่าย) และข้อมูลทางเทคนิคที่ได้รับจะเป็นพื้นฐานสำคัญในการเลือกและออกแบบสำหรับ

อุปกรณ์ขนาดใหญ่

◆ เรายังมีหน้าที่รับผิดชอบในการจัดหาการกำหนดค่า การเลือกแบบจำลอง และการออกแบบของโรงงานที่เหมาะสมที่สุด และเรายังแนะนำลูกค้าในการปฏิบัติตามการติดตั้ง การแก้จุดบกพร่อง และการฝึกอบรมสำหรับผู้ปฏิบัติงาน และมอบประสบการณ์การปฏิบัติงานที่ใช้งานได้จริง



อ้างอิง ICP อินเทอร์เฟซของตู้ควบคุมสำหรับชุด pf PSD ซีรีส์ เครื่องเป่าสเปรย์



ข้อมูลอ้างอิงเกี่ยวกับระบบอัตโนมัติ



ระบบควบคุมอัตโนมัติทางอุตสาหกรรมขั้นสูง



ระบบควบคุมอัตโนมัติประกอบด้วยตัวควบคุม PLC โดยใช้ตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ของบริษัท SIEMENS ของ S7-315 2DP และใช้ซอฟต์แวร์การเขียนโปรแกรม STEP 5.5 การเริ่มต้นและหยุดและการเชื่อมต่อกันของโรงงาน การควบคุมลูป PID และการเตือนพารามิเตอร์กระบวนการและ เป็นต้น สามารถรับรู้ได้ระบบควบคุมยอมรับคำสั่งของผู้ปฏิบัติงานก่อน จากนั้นจึงตัดสินว่าเงื่อนไขตรรกะของโปรแกรมกระบวนการจะเป็นไปตามข้อมูลภาคสนามที่รวบรวมหรือไม่หากมีการตั้งค่าเงื่อนไข โปรแกรมควบคุมจะส่งสัญญาณออกตามลำดับเฉพาะเพื่อเปิดใช้งานหรือปิดอุปกรณ์ทุกชนิดในกระบวนการควบคุม



อินเทอร์เฟซระหว่างมนุษย์และเครื่องจักร HMI ได้รับการกำหนดค่าโดยซอฟต์แวร์การกำหนดค่าของ SIEMENS SIMATIC WinCC ซึ่งรับรู้การทำงาน การตรวจสอบสถานะการทำงาน การวิเคราะห์ข้อมูล การบันทึก และการพิมพ์ของระบบควบคุมอุปกรณ์ทำให้แห้งได้เสร็จสิ้นการรวมอุปกรณ์ภาคสนามและบุคลากรเรียบร้อยแล้วผ่าน HMI ผู้ปฏิบัติงานสามารถป้อนคำสั่ง และป้อนพารามิเตอร์หรือสูตรของกระบวนการที่แตกต่างกันเพื่อให้การผลิตผลิตภัณฑ์ต่างๆ เสร็จสมบูรณ์ ในเวลาเดียวกัน เราสามารถรับข้อมูลเกี่ยวกับสถานะของระบบได้นอกจากนี้เรายังสามารถสอบถามเกี่ยวกับข้อมูลการผลิตปัจจุบันของระบบ หรือติดตาม (สอบถาม) ข้อมูลบันทึกที่สำคัญของกระบวนการผลิตในอดีตหากมีสถานการณ์ผิดปกติ ระบบจะส่งสัญญาณเตือน



ข้อมูลภาคสนามจะถูกรวบรวมผ่าน S7-315 PLC และข้อมูลที่รวบรวมจะแสดงและบันทึกบนคอมพิวเตอร์ซึ่งใช้ WinCC เป็นซอฟต์แวร์การกำหนดค่าโดยใช้โมดูล CP343-1 ผ่านโปรโตคอล TCP/IP



ข้อมูลที่รวบรวมใน PLC จะถูกส่งไปยังคอมพิวเตอร์ระยะไกลผ่านเราเตอร์อุตสาหกรรม (HUB)



ซอฟต์แวร์ PLC และการเขียนโปรแกรมซอฟต์แวร์คอมพิวเตอร์โฮสต์ใช้โครงสร้างโปรแกรม S88 และการออกแบบโมดูล



ตามวัตถุควบคุมที่แตกต่างกัน แม่แบบมอเตอร์ (สองประเภทรวมถึงการควบคุมอินเวอร์เตอร์และการควบคุมการเริ่มต้นโดยตรง) จะถูกเขียนรวมถึงโมดูลวาล์ว แม่แบบอินพุตอะนาล็อก แม่แบบเอาต์พุตแอนะล็อก แม่แบบลูปควบคุม PID และอื่น ๆ



ในมุมมองของการควบคุมกระบวนการ บล็อก GRAPH ของ SIEMENS ถูกนำไปใช้กับการเขียนโปรแกรม ทำให้กระบวนการชัดเจนขึ้น



กระบวนการทำให้แห้งได้รับการขัดเกลาเป็นกระบวนการขนาดเล็กจำนวนหนึ่ง (เช่น การทำงานเย็น การทำงานที่ร้อน การทำงานของน้ำ การทำงานของวัสดุ การทำให้แห้ง เป็นต้น)



วัตถุประสงค์ของระบบควบคุมอัตโนมัติคือเพื่อให้แน่ใจว่าอุปกรณ์ทำงานเป็นปกติและบรรลุความเสถียรของคุณภาพผลิตภัณฑ์โดยการควบคุมและตรวจสอบพารามิเตอร์กระบวนการที่สำคัญของเครื่องทำลมแห้งแบบพ่นฝอย
