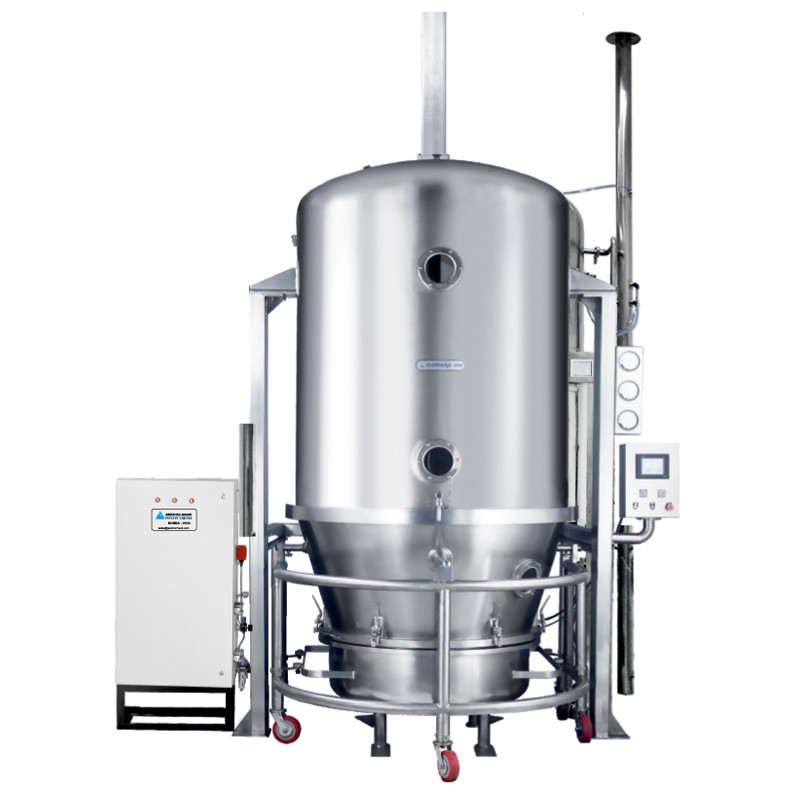

เครื่องเป่าฟลูอิไดซ์เบดแนวนอน 1.5 ลบ.ม. / นาที, เครื่องเป่าฟลูอิไดซ์เบดต่อเนื่อง SUS304

เอฟ.จี(เครื่องอบแห้งแบบ Fluid Bed)( เครื่องเป่า FBD )/เครื่องอบแห้ง Fluid Bed แบบแนวตั้ง(การอบแห้งของไหล เครื่องจักร)

คำอธิบายทั่วไป

การอบแห้งแบบฟลูอิไดซ์เบดสามารถใช้ในอุตสาหกรรมแปรรูปผงทั้งหมดได้ในอุตสาหกรรมยา วิธีการใหม่นี้ได้เข้ามาแทนที่การทำให้แห้งในถาดที่ใช้เวลานานมานานแล้ว: กระบวนการทำให้แห้งด้วยการทำให้แห้งด้วยฟลูอิไดซ์เบดช่วยลดเวลาในการทำให้แห้งในเตาอบเพื่อการทำให้แห้งได้ประมาณ 20 เท่านอกจากนี้ การอบแห้งแบบฟลูอิไดซ์เบดยังให้สภาวะการอบแห้งแบบควบคุมและสม่ำเสมอ เมื่อเทียบกับการอบแห้งแบบไม่สม่ำเสมอในถาด

รายละเอียดสินค้า:

พารามิเตอร์ทางเทคนิค

หมายเหตุ:

อุณหภูมิ: ปรับได้ตั้งแต่อุณหภูมิแวดล้อมถึง 120 ℃;

อัตราการเก็บ:> 99%

เวลาดำเนินการ: 15 ~ 30 นาที (ขึ้นอยู่กับวัสดุ)

เนื้อหาของผลิตภัณฑ์ขั้นสุดท้าย: ~ 0.2%

เสียงรบกวน: ≤75dB

หลักการ:

อากาศบริสุทธิ์จะถูกกรองโดยตัวกรองสองหรือสามตัว จากนั้นเข้าสู่ระบบทำความร้อนเพื่อให้ความร้อนหลังจากให้ความร้อนแล้ว อากาศร้อนจะเข้าสู่ห้องอบแห้งและระเบิดวัสดุในชามของ FBD และปล่อยให้วัสดุเข้าสู่สภาวะฟลูอิไดเซชันในช่วงเวลานี้วัสดุจะแห้งเมื่อลูกค้าใช้เครื่อง พวกเขาสามารถตั้งค่าขั้นตอนและพารามิเตอร์ตามความต้องการของกระบวนการ จากนั้นจึงเริ่มการทำงานของเครื่อง

FG-B ฟลูอิดเบดไดรเออร์และฟลูอิดเบดต้านทานแรงกระแทก FBG 2 บาร์เป็นที่นิยมใช้สำหรับการอบแห้งผงและอนุภาคในอุตสาหกรรมยา อาหาร อาหารสัตว์ และเคมีภัณฑ์ฟลูอิไดซ์เบดเป็นเตียงของอนุภาคของแข็งที่มีกระแสอากาศไหลผ่านอนุภาคในอัตราที่สูงพอที่จะทำให้มันเคลื่อนที่ได้เมื่ออากาศเคลื่อนที่ผ่านเตียงอนุภาค อนุภาคจะประพฤติตัวเหมือนน้ำต้มการเคลื่อนไหวแบบแอ็คทีฟสร้างศักยภาพในการผสมที่ดีขึ้นและส่งผลให้มีคุณสมบัติในการเก็บความร้อนในฟลูอิไดซ์เบดที่มีฟอง ไม่มีการไล่ระดับอุณหภูมิภายในมวลของอนุภาคฟลูอิไดซ์เนื่องจากสามารถปรับอุณหภูมิและปริมาตรของอากาศได้อย่างแม่นยำ กระบวนการนี้จึงถ่ายเทความร้อนได้อย่างรวดเร็ว ทำให้มีประสิทธิภาพมาก แต่อ่อนโยนต่อผลิตภัณฑ์

โครงสร้างของพืช:

1. ทางเข้า AHU

AHU ขาเข้าประกอบด้วยตัวกรองหลัก (G4), ตัวกรองโพสต์ (F8), ตัวกรองประสิทธิภาพสูง (H13 ) และฮีตเตอร์พร้อมการควบคุมอุณหภูมิที่แม่นยำการไหลของอากาศ ความเร็ว และความดันเป็นตัวแปรและควบคุมได้สำหรับเครื่องทำความร้อน มันสามารถเป็นหม้อน้ำไอน้ำ เครื่องทำความร้อนไฟฟ้า เตาแก๊สและอื่นๆ

2. โครงสร้างหลักของร่างกาย

โครงสร้างตัวเครื่องหลักประกอบด้วยโถด้านล่าง โถผลิตภัณฑ์เคลื่อนที่ได้พร้อมรถเข็น ห้องฟลูอิไดซ์ ห้องขยายตัว/ตัวกรองโถด้านล่าง ภาชนะบรรจุผลิตภัณฑ์ และห้องฟลูอิไดซ์ไดซ์เป็นปะเก็นซิลิกอนเป่าลมที่ปิดผนึกด้วยเซ็นเซอร์ตรวจสอบอากาศอัดเพื่อให้มั่นใจถึงการปิดผนึกที่เชื่อถือได้

3. ตัวกรองผลิตภัณฑ์

ถุงกรองที่มีโครงสร้างสองชั้นในสองชิ้น (หากมีการร้องขอ มีตัวกรองสแตนเลสให้บริการ) เป็นปะเก็นซิลิกอนพองที่ปิดผนึกระหว่างพื้นผิวด้านในของห้องขยายด้วยเซ็นเซอร์ตรวจสอบอากาศอัดเพื่อให้มั่นใจถึงการปิดผนึกที่เชื่อถือได้เซ็นเซอร์ตรวจจับฝุ่นติดตั้งอยู่บนท่อไอเสียและเชื่อมต่อกันจากระบบควบคุมเพื่อรักษาความปลอดภัยของผลิตภัณฑ์ในระหว่างขั้นตอนการผลิต

4. ไอเสีย AHU

ตัวกรองดักฝุ่นไอเสียได้รับการออกแบบให้เป็นมิตรกับสิ่งแวดล้อม

ลักษณะเฉพาะ :

โครงสร้างของฟลูอิไดเซชันเบดมีลักษณะกลมเพื่อหลีกเลี่ยงมุมตันภายในถังบรรจุมีอุปกรณ์กวนเพื่อหลีกเลี่ยงการรวมตัวกันของวัตถุดิบและสร้างช่องทางการไหลเม็ดจะถูกระบายออกโดยวิธีการพลิกกลับสะดวกและอิ่มมากระบบจำหน่ายสามารถออกแบบตามคำขอ

มันทำงานที่สภาวะแรงดันลบและซีลอากาศถูกกรองดังนั้นจึงใช้งานง่ายและสะดวกต่อการทำความสะอาดเป็นอุปกรณ์ในอุดมคติที่สอดคล้องกับข้อกำหนดของ GMP

สำหรับตัวแปรของกระบวนการพ่นแกรนูล การพ่นจับตัวเป็นก้อน หรือการพ่นเคลือบ ควรสังเกตว่าไม่เพียงแต่ความชื้นที่ต้องระเหยจนกว่าจะถึงค่าคงเหลือที่กำหนดไว้เท่านั้น แต่ยังรวมถึงการทำให้แห้งในระหว่างกระบวนการพ่นทั้งหมดด้วยอุณหภูมิอากาศที่ไหลเข้าสูงเกินไปอาจทำให้สะพานของเหลวไม่เพียงพอ โครงสร้างเม็ดไม่เสถียร หรือฟิล์มที่ดูไม่สม่ำเสมอ

ฟลูอิดเบดเพื่อให้ตัวกลางถ่ายเทความร้อนได้อย่างรวดเร็ว

การใช้งาน:

เครื่องนี้ใช้เป็นหลักในการอบแห้งผงหรือเม็ดจากอุตสาหกรรมยา อาหาร เคมี และอุตสาหกรรมอื่นๆ

รายการเสริม:

1. การระเบิดของผง 2Bar และ 10Bar

สามารถเลือกการออกแบบป้องกันการระเบิดแบบผง 2bar และ 10bar ได้ เพื่อให้ผู้ปฏิบัติงาน อุปกรณ์ และสภาพแวดล้อมปลอดภัยด้วยอุปกรณ์ต่อสายดินที่เชื่อถือได้

2. การชาร์จสินค้าโดยเครื่องยก

การชาร์จผลิตภัณฑ์โดยเครื่องถ่ายโอนสูญญากาศ 3. โครงสร้างทะลุผนังสำหรับเครื่องตามคำขอ

แผนภูมิการไหลของกระบวนการ

ฟลูอิดเบดดรายเอ้อสำหรับเภสัชกรรม
