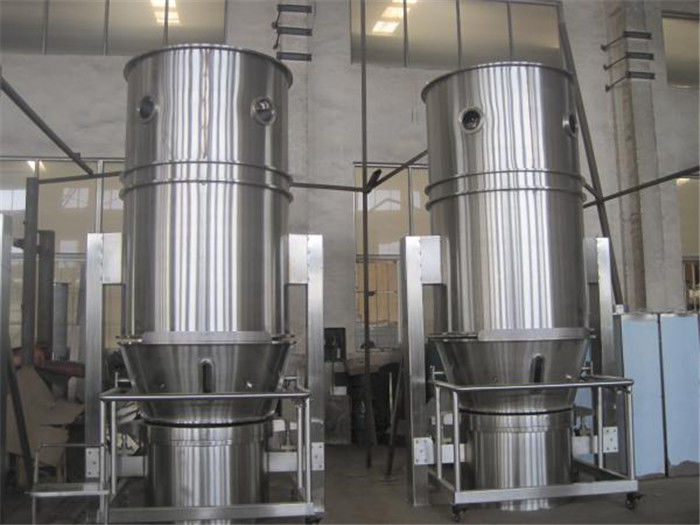

1.5m3 / นาที 6200mm FG Vertical Fluidized Bed Dryer

FG (เครื่องอบแห้ง Fluid Bed) (เครื่องเป่า FBD) / เครื่องอบแห้งของเหลวในแนวตั้งทางเภสัชกรรม ( การอบแห้ง Fluid Bed เครื่อง )

คำอธิบายทั่วไป

การอบแห้งแบบฟลูอิไดซ์เบดสามารถใช้ในอุตสาหกรรมการแปรรูปผงทั้งหมดในอุตสาหกรรมเภสัชกรรมวิธีการใหม่นี้ได้เข้ามาแทนที่การอบแห้งแบบถาดที่ใช้เวลานานเมื่อนานมาแล้ว: กระบวนการอบแห้งด้วยการอบแห้งแบบฟลูอิไดซ์เบดช่วยลดเวลาในการอบแห้งในเตาอบให้แห้งได้ประมาณยี่สิบเท่านอกจากนี้การอบแห้งแบบฟลูอิไดซ์เบดยังให้สภาวะการอบแห้งที่มีการควบคุมและสม่ำเสมอเมื่อเทียบกับการอบแห้งในถาดที่ไม่สม่ำเสมอ

รายละเอียดสินค้า:

พารามิเตอร์ทางเทคนิค

หมายเหตุ:

อุณหภูมิ: ปรับได้จากสภาพแวดล้อมถึง 120 ℃;

อัตราการรวบรวม:> 99%

เวลาทำงาน: 15 ~ 30 นาที (ขึ้นอยู่กับวัสดุ)

เนื้อหาของผลิตภัณฑ์ขั้นสุดท้าย: ~ 0.2%

เสียงรบกวน: ≤75dB

หลักการ:

อากาศบริสุทธิ์จะถูกกรองโดยตัวกรองสองหรือสามตัวจากนั้นเข้าสู่ระบบทำความร้อนเพื่อให้ความร้อนหลังจากได้รับความร้อนอากาศร้อนจะเข้าสู่ห้องอบแห้งและเป่าวัสดุในชามของ FBD และปล่อยให้วัสดุเข้าสู่สภาวะฟลูอิไดเซชันในช่วงเวลานี้วัสดุจะแห้งเมื่อลูกค้าใช้เครื่องสามารถกำหนดขั้นตอนและพารามิเตอร์ตามความต้องการของกระบวนการจากนั้นจึงสตาร์ทเครื่อง

เครื่องอบแห้งแบบฟลูอิดเบด FG-B และเครื่องอบแห้งแบบเตียงทนแรงกระแทก FBG 2 บาร์นิยมใช้สำหรับการอบแห้งแบบผงและอนุภาคในอุตสาหกรรมยาอาหารอาหารสัตว์เคมีฟลูอิไดซ์เบดเป็นเตียงของอนุภาคของแข็งที่มีกระแสอากาศไหลผ่านอนุภาคในอัตราที่สูงพอที่จะทำให้อนุภาคเหล่านั้นเคลื่อนที่ได้ในขณะที่อากาศเดินทางผ่านอนุภาคเบดอนุภาคจะทำงานเป็นน้ำต้มการเคลื่อนไหวแบบแอคทีฟสร้างศักยภาพในการผสมที่ดีขึ้นและส่งผลให้คุณสมบัติความร้อนในฟลูอิไดซ์เบดที่มีฟองอากาศจะไม่มีการไล่ระดับอุณหภูมิภายในมวลของอนุภาคฟลูอิไดซ์เนื่องจากสามารถปรับอุณหภูมิและปริมาตรของอากาศได้อย่างแม่นยำกระบวนการนี้จึงได้รับการถ่ายเทความร้อนอย่างรวดเร็วทำให้มีประสิทธิภาพมาก แต่ยังอ่อนโยนต่อผลิตภัณฑ์

โครงสร้างของพืช:

1. INLET AHU

AHU ขาเข้าประกอบด้วยตัวกรองหลัก (G4), ตัวกรองหลัง (F8), ตัวกรองประสิทธิภาพสูง (H13) และเครื่องทำความร้อนพร้อมการควบคุมอุณหภูมิที่แม่นยำการไหลของอากาศเข้าความเร็วและความดันเป็นตัวแปรและควบคุมได้สำหรับเครื่องทำความร้อนอาจเป็นหม้อน้ำไอน้ำเครื่องทำความร้อนไฟฟ้าเตาแก๊สและอื่น ๆ

2. โครงสร้างร่างกายหลัก

โครงสร้างตัวถังหลักประกอบด้วยโถด้านล่างชามผลิตภัณฑ์ที่เคลื่อนย้ายได้พร้อมรถเข็นห้องฟลูอิไดซ์ห้องขยายตัว / ตัวกรองชามด้านล่างภาชนะบรรจุผลิตภัณฑ์และห้องฟลูอิไดซ์เป็นปะเก็นซิลิกอนที่ทำให้พองได้ปิดผนึกด้วยเซ็นเซอร์ตรวจสอบการบีบอัดเพื่อให้มั่นใจได้ว่ามีการปิดผนึกที่เชื่อถือได้

3. ตัวกรองผลิตภัณฑ์

ตัวกรองถุงที่มีโครงสร้างสองชั้นในสองชิ้น (ในกรณีที่มีการร้องขอมีตัวกรองสแตนเลส) เป็นปะเก็นซิลิกอนแบบพองที่ปิดผนึกระหว่างพื้นผิวด้านในของห้องขยายตัวพร้อมเซ็นเซอร์ตรวจสอบการบีบอัดอากาศเพื่อให้มั่นใจได้ว่ามีการปิดผนึกที่เชื่อถือได้เซ็นเซอร์ฝุ่นติดตั้งอยู่ที่ท่อระบายอากาศและเชื่อมต่อจากระบบควบคุมเพื่อรักษาความปลอดภัยของผลิตภัณฑ์ในระหว่างขั้นตอนการผลิต

4. ระบาย AHU

ตัวกรองรวบรวมฝุ่นไอเสียได้รับการออกแบบให้เป็นมิตรกับสิ่งแวดล้อม

ลักษณะเฉพาะ :

โครงสร้างของฟลูอิไดเซชันเบดมีลักษณะกลมเพื่อหลีกเลี่ยงมุมที่ตายแล้วภายในถังมีอุปกรณ์กวนเพื่อหลีกเลี่ยงการรวมตัวกันของวัตถุดิบและสร้างคลองไหลเม็ดจะถูกระบายออกโดยวิธีการพลิกกลับจะสะดวกและเต็มมากระบบระบายออกสามารถออกแบบตามคำขอ

ดำเนินการในสภาวะของแรงดันลบและซีลอากาศจะถูกกรองดังนั้นจึงใช้งานง่ายและสะดวกในการทำความสะอาดเป็นอุปกรณ์ในอุดมคติที่สอดคล้องกับข้อกำหนดของ GMP

สำหรับกระบวนการพ่นแกรนูลที่แตกต่างกันการพ่นการรวมตัวกันหรือการเคลือบสเปรย์ควรสังเกตว่าไม่เพียง แต่ความชื้นจะต้องระเหยออกไปจนกว่าจะถึงค่าคงเหลือที่กำหนดไว้เท่านั้น แต่ยังรวมถึงการทำให้แห้งในระหว่างขั้นตอนการพ่นทั้งหมดด้วยอุณหภูมิอากาศขาเข้าที่สูงเกินไปอาจทำให้สะพานของเหลวไม่เพียงพอโครงสร้างแกรนูลที่ไม่เสถียรหรือฟิล์มที่ดูไม่เป็นเนื้อเดียวกัน

Fluid bed เพื่อให้เกิดการถ่ายเทความร้อนที่รวดเร็วของตัวกลาง

การใช้งาน:

เครื่องนี้ใช้เป็นหลักในการอบแห้งผงหรือเม็ดจากอุตสาหกรรมยาอาหารเคมีและอุตสาหกรรมอื่น ๆ

รายการเสริม:

1. 2Bar & 10Bar POWDER EXPLOSION

การออกแบบป้องกันการระเบิดของผง 2 บาร์และ 10 บาร์สามารถเลือกได้เพื่อให้มั่นใจว่าผู้ปฏิบัติงานอุปกรณ์และสิ่งแวดล้อมปลอดภัยด้วยอุปกรณ์ต่อสายดินที่เชื่อถือได้

2. ผลิตภัณฑ์ชาร์จโดยเครื่องยก

การชาร์จผลิตภัณฑ์โดยเครื่องถ่ายโอนสูญญากาศ 3. โครงสร้างผ่านผนังสำหรับเครื่องตามคำขอ

แผนภูมิการไหลของกระบวนการ

ฟลูอิดเบดดรายเอ้อ สำหรับเภสัชกรรม
