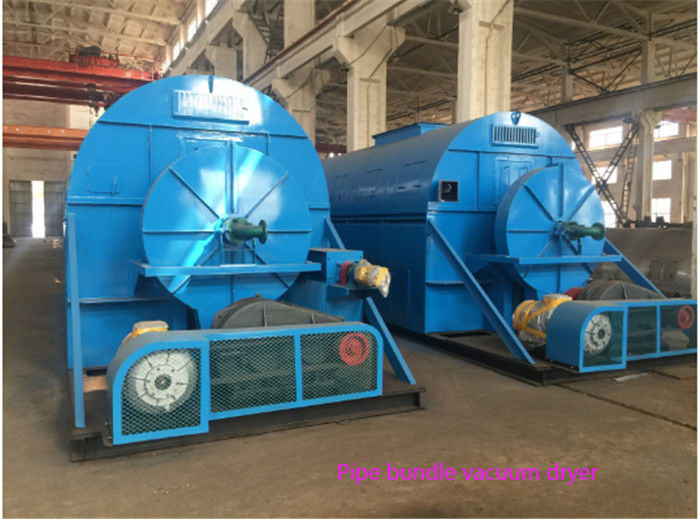

GZG 1800kg / H 200m2 Drying Area Tube Bundle Dryer

รายละเอียดสินค้า

Tube Bundle Dryer

เครื่องอบแห้งแบบมัดท่อเป็นอุปกรณ์อบแห้งแบบทวนกระแสที่ปรับให้เหมาะสมตามคุณสมบัติพิเศษของกระบวนการแปรรูปแป้งมีประสิทธิภาพโดยเฉพาะอย่างยิ่งในการอบแห้งวัสดุที่หลวมและมีความชื้นสูงในกระบวนการแปรรูปแป้งข้าวโพดและอุตสาหกรรมแปรรูปอาหารและธัญพืช

พารามิเตอร์ทางเทคนิค:

รายละเอียดสินค้า:

คำอธิบายทั่วไป:

• Tube Bundle Dryer ขึ้นอยู่กับโหมดการนำไฟฟ้าสำหรับการทำให้แห้งผลิตภัณฑ์ที่จะทำให้ร้อนและแห้งจะสัมผัสกับท่อที่ให้ความร้อนด้วยไอน้ำเท่านั้นไม่ใช่อบไอน้ำโดยตรงการรวมกลุ่มท่อดำเนินการบนหลักการไหลย้อนกลับ (เช่นไอน้ำไหลไปในทิศทางตรงกันข้ามกับ t0 ทิศทางการไหลของวัสดุ)Tube Bundle Dryers ได้รับการออกแบบโดยคำนึงถึงลักษณะการไหลของผลิตภัณฑ์แบบเปียกและแบบแห้งแนวโน้มการก่อตัวของเปลือกโลกและความไวต่อความร้อนของวัสดุในสภาพแห้ง
• ใน Tube Bundle Dryer ท่อจะถูกจัดเรียงตามแนวเส้นรอบวงที่ขอบด้านในของเปลือกหมุนชุดเปลือกและท่อทั้งหมดนี้รองรับยาง / ลูกกลิ้งและขับเคลื่อนด้วยเฟืองขับที่เหมาะสมวัสดุป้อนเปียกถูกป้อนผ่านหัวฉีดเข้าวัสดุที่ติดตั้งที่ปลายด้านหนึ่งของเปลือกของเครื่องเป่าฟีดเปียกนี้ป้อนผ่าน Screw Feederป้อนวัสดุที่อาบน้ำบนท่อโดยใช้ใบมีดยกซึ่งติดตั้งอยู่บนเปลือกหมุนไอน้ำเข้าสู่ท่อโดยใช้ข้อต่อแบบหมุนซึ่งติดตั้งที่ปลายปล่อยวัสดุของเปลือกวัสดุแห้งและหลุดออกจากช่องระบายวัสดุบนเปลือกไอระเหยจะถูกลบออกจากปลายฟีดด้วยความช่วยเหลือของเครื่องเป่าลมดูดหลังจากแยกค่าปรับในตัวแยกไซโคลนมีการจัดเตรียมการปิดผนึกที่เหมาะสมเพื่อป้องกันการรั่วไหลของอากาศและการสูญเสียผลิตภัณฑ์
• Tube Bundle ถูกหมุนภายในตัวเครื่องแยกที่อยู่กับที่ไอน้ำจะถูกส่งผ่านแม้ว่าปลายด้านหนึ่งของ Tube Bundle สำหรับการทำให้แห้งและคอนเดนเสทจะถูกลบออกจากปลายอีกด้านหนึ่งฟีดเปียกวัสดุที่จะทำให้แห้งจะถูกป้อนเข้าไปในตัวเครื่องเป่าที่อยู่กับที่จาก Feed Nozzle ที่ปลายด้านหนึ่งวัสดุได้รับการยกขึ้นและอาบน้ำบนท่อด้วยความช่วยเหลือของใบมีดยกที่ให้มาที่ด้านนอกของมัดท่อวัสดุจะถูกทำให้แห้งโดยการนำความร้อนและจะถูกระบายออกจากปลายอีกด้านหนึ่ง

คุณสมบัติของ ชZG Series Tube Bundle Dryer :

GZG Series Tube Bundle Dryer (Pipe Bundle Dryer) เป็นเครื่องอบแห้งแบบให้ความร้อนแบบสัมผัสทางอ้อมซึ่งสามารถทำได้ทั้งแบบขนานและแบบไหลทวนกระแสมีความประหยัดและเป็นประโยชน์อย่างยิ่งในบรรดาเครื่องอบแห้งทุกชนิดมีการใช้พลังงานและการใช้ความร้อนต่ำที่สุดการระเหยน้ำหนึ่งกิโลกรัมจะใช้ไอน้ำ 1.5 ถึง 2 กิโลกรัมเพียง 50% ของการใช้เครื่องอบแห้งแบบฟลูอิไดซ์การอบแห้งผงหญ้าหมัก 1 ตันใช้พลังงาน 15kW / h เพียง 25% เมื่อเทียบกับฟลูอิดเบดทั้งการใช้พลังงานไฟฟ้าและการใช้ไอน้ำถึงระดับขั้นสูงของผลิตภัณฑ์ประเภทเดียวกันวัสดุที่มีปริมาณน้ำสูงสามารถทำให้แห้งได้ความยืดหยุ่นในการอบแห้งกว้างเวลาในการอบแห้งสามารถปรับเปลี่ยนได้ตามคุณสมบัติและความชื้นของวัสดุสามารถทำงานได้อย่างต่อเนื่องของระบบอัตโนมัติระดับสูงหรือการทำงานไม่ต่อเนื่องสำหรับกระบวนการทางเทคนิคพิเศษเครื่องมีอุปกรณ์เสริมน้อยกระบวนการทางเทคนิคที่กะทัดรัดและใช้พื้นที่ขนาดเล็กนอกจากนี้ยังติดตั้งได้ง่าย

คำอธิบายโครงสร้างอุปกรณ์และวัสดุ

• จุดให้อาหารและการคายประจุสามารถกำหนดได้ตามความต้องการของลูกค้าหรือการประมวลผล
• ระบบระบายอากาศใช้แผนการดูดอากาศด้านบนอากาศเสียจะเข้าสู่ตัวแยกไซโคลนอากาศที่แยกออกจากกัน (แยกซื้อ) ภายใต้แรงดันลบและทางออกของการระบายอากาศสามารถมั่นใจได้ว่าไม่มีฝุ่นถูกปล่อยออกมา
• ใช้การเก็บความร้อนภายนอก & = ผ้าฝ้าย 50 มม.
• กระบอกสูบต่ำของท่อที่แถมมาใช้ & = แผ่นสแตนเลส 4 มม. กระบอกสูบด้านบนใช้ & = แผ่นสแตนเลส 3 มม.แผ่นทำให้ยุ่งเหยิงใช้ & = สแตนเลส 3 มม.ท่อความร้อนใช้ท่อแตกปิโตรเลียม GB9948 / 20 #;ส่วนที่เหลือใช้เหล็กกล้าคาร์บอน
• ข้อต่อระหว่างท่อและแผ่นท่อใช้ท่อขยายเพื่อให้แน่ใจว่ามีความแข็งแรงในการเชื่อมต่อและยืดอายุการใช้งานให้ยาวนานขึ้น

คำอธิบายทั่วไปใน ความปลอดภัย

ในกรณีที่อุปกรณ์ทำงานผิดพลาดหรือล้มเหลวต้องใช้มาตรการป้องกันที่จำเป็นเพื่อให้แน่ใจว่าอุปกรณ์และผลิตภัณฑ์ยังคงอยู่ในสถานะที่ปลอดภัยจัดให้มีสิ่งอำนวยความสะดวกดังต่อไปนี้เพื่อความปลอดภัยของบุคลากรผลิตภัณฑ์และอุปกรณ์:

A) การตรวจจับข้อผิดพลาดและการแจ้งเตือนที่เหมาะสม

- ตัวส่งแรงดันสำหรับก๊าซที่ใช้งาน: อุปกรณ์ไม่สามารถเริ่มทำงานหรือเครื่องฉีดน้ำไม่สามารถพ่นได้เมื่อความดันก๊าซต่ำเกินไป(ไม่จำเป็น)

- เครื่องส่งแรงดันในภาชนะ: เมื่อความดันบวกในภาชนะบรรจุเกินค่าที่ตั้งไว้วาล์วทางเข้าและทางออกจะปิดโดยอัตโนมัติเพื่อความปลอดภัยของผู้ปฏิบัติงานและห้อง(ไม่จำเป็น)

- เครื่องส่งสัญญาณแรงดันสำหรับถุงลมนิรภัยแต่ละตัวของอุปกรณ์ (จำกัด เฉพาะอุปกรณ์ปิดผนึกถุงลมนิรภัยหากจำเป็น): เมื่อความดันอากาศของซีลถุงลมนิรภัยแต่ละตัวของอุปกรณ์ต่ำเกินไปหรือเกิดการรั่วไหลอุปกรณ์จะไม่สามารถสตาร์ทหรือเตือนหรือหยุดได้(ไม่จำเป็น)

- เครื่องส่งกระแสและแรงดันไฟฟ้า: เมื่อกระแสและแรงดันไฟฟ้าสูงหรือต่ำเกินไปในระหว่างการทำงานของอุปกรณ์ผู้ปฏิบัติงานจะได้รับแจ้งให้หยุดเครื่องเพื่อตรวจจับหรือปิดเครื่องอัตโนมัติ(ไม่จำเป็น)

B) ป้ายเตือนของโฮสต์ / ชุดหลัก

- คำเตือนสำหรับพื้นผิวชุดร้อน / หลักทั้งหมด

- สัญญาณเตือนดังแสดงด้านล่าง:

- ชิ้นส่วนที่หมุนทั้งหมดจะต้องปิดผนึกอย่างเหมาะสม

C) ปุ่มหยุดฉุกเฉินจะต้องอยู่ในพื้นที่ที่ผู้ปฏิบัติงานสามารถเข้าถึงได้

- ปุ่มสำหรับหยุดฉุกเฉินถูกตั้งค่าไว้บนหน้าจอการทำงานของอินเทอร์เฟซสำหรับคนกับเครื่องจักรซึ่งใช้งานง่าย

D) เสียงรบกวนห่างจากอุปกรณ์ 1 เมตรต่ำกว่า 75 db

- หลังจากแยกแหล่งสัญญาณรบกวนแล้วเสียงของอุปกรณ์อาจน้อยกว่า 75db

E) ติดตั้งอุปกรณ์ต่อสายดินที่ดีในแต่ละจุดแยกของอุปกรณ์เพื่อกำจัดไฟฟ้าสถิตที่เกิดขึ้นเมื่ออุปกรณ์ทำงานได้ดีขึ้น

F) ไฟฟ้าขัดข้องและการกู้คืน

- ในกรณีที่ไฟฟ้าขัดข้องเพื่อป้องกันผู้ปฏิบัติงานอุปกรณ์และผลิตภัณฑ์อุปกรณ์อยู่ในสถานะหยุดทำงาน

- จำเป็นที่จะต้องมีการแทรกแซงของมนุษย์ในการสตาร์ทเครื่องใหม่และอุปกรณ์จะไม่สามารถทำงานได้โดยอัตโนมัติตามที่ GMP ต้องการเมื่อมีการจ่ายไฟ

การใช้งาน:

1. เครื่องอบแห้งเหมาะสำหรับการอบแห้งวัสดุหลวมตัวอย่างเช่นผงอนุภาคและรูปร่างชิ้นโดยไม่มีอนุภาคขนาดใหญ่

2. การประยุกต์ใช้ในอุตสาหกรรมเคมีอุตสาหกรรมอาหารอุตสาหกรรมอาหารสัตว์และอุตสาหกรรมอื่น ๆ เช่นโรงงานแป้งโรงงานอาหารสัตว์โรงงานแปรรูปเนื้อสัตว์โรงงานไวน์โรงงานเบียร์เป็นต้น

คุณสมบัติของวัสดุ

ผังงาน:

1. ทางเข้าของวัสดุ

2. อุปกรณ์ขับรถ

3. ขั้วต่อไอน้ำ

4. เปลือกนอก

5. การเปิดไอเสีย

6. รองพื้น

7. องค์ประกอบภายในของท่อ bungle

8. เต้าเสียบวัสดุ

9. ขั้วต่อเต้าเสียบไอน้ำ
