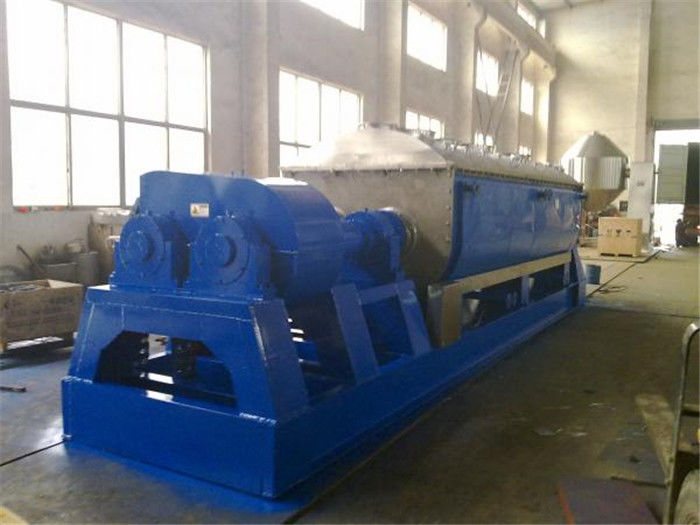

เครื่องทำความร้อนดีเซล KJG Hollow Paddle 20rpm Conduction Dryer

รายละเอียดสินค้า

KJG series เครื่องเป่าพายแบบกลวง (Hollow Impeller Dryer) (Paddle Dryer)

ทั่วไป คำอธิบาย

ใช้ได้กับการทำให้แห้งหรือเย็นของการวางอนุภาคผงและสถานะสารละลายดำเนินกระบวนการอบแห้งทำความเย็นให้ความร้อนฆ่าเชื้อทำปฏิกิริยาและเผาไหม้ภายใต้อุณหภูมิต่ำใบมีดถ่ายเทความร้อนและความร้อนแบบพิเศษทำให้ประสิทธิภาพการถ่ายเทความร้อนสูงและมีฟังก์ชั่นทำความสะอาดตัวเองใบมีดกวนและใบมีดถ่ายเทความร้อนแบบพิเศษมีประสิทธิภาพในการทำความร้อนสูงและมีฟังก์ชั่นทำความสะอาดตัวเองของพื้นผิวถ่ายเทความร้อน

ใบมีดรูปลิ่มกลวงกระจุกตัวอยู่ที่เพลากลวงสื่อความร้อนไหลผ่านใบมีดจากเพลากลวงพื้นที่ถ่ายเทความร้อนในปริมาตรที่มีประสิทธิภาพสูงมากช่วงอุณหภูมิของสื่อความร้อนคือ -40 ℃ถึง 320 ℃อาจเป็นไอน้ำหรือสถานะของเหลวเช่นไอน้ำน้ำมันความร้อนเป็นต้นการให้ความร้อนโดยอ้อมจะไม่มีความร้อนที่เกิดจากอากาศความร้อนทั้งหมดถูกใช้เพื่อทำให้วัสดุแห้งยกเว้นการสูญเสียชั้นฉนวนกันความร้อนพื้นผิวของใบมีดรูปลิ่มมีฟังก์ชันทำความสะอาดตัวเองการเคลื่อนไหวที่สัมพันธ์กันของอนุภาคผลิตภัณฑ์และการทำความสะอาดพื้นผิวรูปลิ่มทำให้สามารถทำความสะอาดวัสดุที่ติดกับพื้นผิวรูปลิ่มได้ดังนั้นเพื่อรักษาความสะอาดของพื้นผิวการถ่ายเทความร้อนระหว่างการทำงานเปลือกของเครื่องเป่าใบมีดกลวงเป็นรูปΩและมักจะติดตั้งเพลากวนกลวง 2 หรือ 4 ชิ้นไว้ในเปลือกเพื่อหลีกเลี่ยงการรั่วไหลของวัสดุหรือเพื่อรวบรวมไอของตัวทำละลายของวัสดุให้มีฝาปิดขั้วต่อและฝาปิดด้านบนพร้อมเปลือกพอร์ตปล่อยมีแผ่นปิดกั้นเพื่อให้แน่ใจว่ามีความสูงของระดับวัสดุเพื่อให้วัสดุปิดพื้นผิวการถ่ายเทความร้อนอย่างเต็มที่และแสดงการมีส่วนร่วมของพื้นผิวอย่างเต็มที่สื่อการถ่ายเทความร้อนจะไหลผ่านขั้วต่อการหมุนเปลือกของเสื้อและการกวนแบบกลวง เพลา.เพื่อให้ได้ผลการถ่ายเทที่ดีที่สุดเพลากวนกลวงใช้โครงสร้างภายในที่แตกต่างกันตามสื่อความร้อนที่แตกต่างกัน

รายละเอียดสินค้า

พารามิเตอร์ทางเทคนิค

อ้างอิง.รายการพารามิเตอร์คุณลักษณะ

หมายเหตุ: พารามิเตอร์บางส่วนได้รับการปรับเปลี่ยนและขึ้นอยู่กับการออกแบบจริง

หลักการทำงาน:

พื้นผิวการถ่ายเทความร้อนของเครื่องเป่าพายกลวงรวมถึงไม้พายเพลากวนและพื้นผิวผนังและพื้นที่ถ่ายเทความร้อนของไม้พายเป็นส่วนใหญ่ดังนั้นโครงสร้างของอุปกรณ์จึงมีขนาดกะทัดรัดและพื้นที่ถ่ายเทความร้อนของปริมาตรหน่วยจึงสูงการกวนและการผสมทำให้การหมุนเวียนของวัสดุเป็นไปตามอุณหภูมิเพื่อให้วัสดุได้รับค่าสัมประสิทธิ์การถ่ายเทความร้อนสูงพื้นที่และพื้นที่ว่างมีขนาดเล็กและช่วยประหยัดต้นทุนของพืชเนื่องจากโครงสร้างของไม้พายมีความพิเศษในช่วงเวลาดังกล่าววัสดุจะ ถูกอัดและคลายออกทำให้แห้งแข็งแรงอัตราส่วนการบรรจุของห้องอบแห้งสูงอาจเป็น 80 ~ 90% เวลาในการอบแห้งสามารถควบคุมได้ตั้งแต่ไม่กี่นาทีถึงสองสามชั่วโมงโดยควบคุมความเร็วในการป้อนความเร็วในการหมุนของเพลากวนและอัตราส่วนการโหลดและจากพอร์ตป้อนอาหารไปจนถึงพอร์ตระบายการเคลื่อนที่ของวัสดุนั้นโดยพื้นฐานแล้วการเคลื่อนที่ของลูกสูบการกระจายเวลาที่อยู่อาศัยแคบดังนั้นความชื้นของผลิตภัณฑ์จึงสม่ำเสมอไม้พายบนเพลากวนมีมุมตามแนวแกนที่แน่นอนจึงทำให้วัสดุแห้งได้อย่างต่อเนื่อง

โครงสร้างอุปกรณ์:

ยกตัวอย่างเช่นการใช้ประเภทเพลาคู่เพื่อแนะนำโครงสร้าง (เครื่องเป่าพายประกอบด้วยเพลาเดี่ยวเพลาคู่และสี่เพลา)ประกอบด้วยเปลือกรูปตัว W พร้อมแจ็คเก็ตฝาครอบด้านบนเพลากลวงสองอันพร้อมพายฝาปิดสองด้านข้อต่อแบบหมุนกลไกการส่งผ่านท่อโลหะที่มีความยืดหยุ่นซึ่งรวมถึงเกียร์และล้อโซ่และอื่น ๆ

แกนของอุปกรณ์คือเพลากลวงสองอันและไม้พายกลวงที่เชื่อมบนเพลารูปร่างของไม้พายเป็นรูปทรงกลมกลวงรูปลิ่มด้านในสามารถใส่สื่อความร้อนได้นอกจากฟังก์ชั่นการกวนแล้วยังเป็นอุปกรณ์ถ่ายเทความร้อนอีกด้วยพื้นผิวการถ่ายเทความร้อนหลักสองส่วนของไม้พายคือพื้นผิวลาดชันเมื่อวัสดุสัมผัสกับพื้นผิวลาดเอียงแกรนูลจะหลุดออกจากพื้นผิวลาดด้วยการหมุนของไม้พายสามารถทำให้การถ่ายเทความร้อนได้รับการต่ออายุอย่างต่อเนื่องดังนั้นการถ่ายเทความร้อนจึงแข็งแกร่งขึ้นที่ด้านล่างสามเหลี่ยมของไม้พายมีใบมีดโกนมันสามารถกวาดวัสดุที่ทับถมที่ด้านล่างได้ดังนั้นจึงสามารถหลีกเลี่ยงมุมที่ตายได้

มีอุปกรณ์บางอย่างสำหรับการกระจายไม้พายและขนาดของแต่ละส่วนและที่พื้นที่ให้อาหารพื้นที่อบแห้งและพื้นที่ปล่อยไม่เพียง แต่มีไม้พายเท่านั้น แต่ยังรวมถึงอุปกรณ์เสริมอีกด้วยเพื่อให้แน่ใจว่าเครื่องทำงานได้อย่างเสถียรและแห้ง สม่ำเสมอนอกจากนี้ยังสามารถกำหนดเวลาพำนักได้

กpplication

เครื่องเป่าพายถูกนำมาใช้อย่างประสบความสำเร็จในอาหารเคมีปิโตรเคมีสีย้อมกากตะกอนอุตสาหกรรม ฯลฯ ลักษณะของการถ่ายเทความร้อนการระบายความร้อนการกวนทำให้อุปกรณ์สามารถทำงานของหน่วยต่อไปนี้ได้: การเผา (อุณหภูมิต่ำ) การทำให้เย็นการทำให้แห้ง (ตัวทำละลาย การกู้คืน), ความร้อน (การหลอม), ปฏิกิริยาและการฆ่าเชื้อใบมีดผสมในเวลาเดียวกันเป็นพื้นผิวถ่ายเทความร้อนและทำให้พื้นที่การถ่ายเทความร้อนในปริมาตรหน่วยเพิ่มขึ้นและลดระยะเวลาในการประมวลผลใบมีดลิ่มไม่เพียง แต่ทำหน้าที่ถ่ายเทความร้อนเท่านั้น แต่ยังมีฟังก์ชันทำความสะอาดตัวเองอีกด้วยการบีบอัด - ฟังก์ชั่นการผสมการขยายตัวทำให้วัสดุผสมกันได้วัสดุถูกสร้างขึ้นเพื่อให้เคลื่อนที่ไปตามแนวแกนเป็น "การไหลของลูกสูบ" และในช่วงแนวแกนอุณหภูมิของวัสดุความชื้นและการไล่ระดับสีผสมจะน้อยมาก
1. น้ำมันนำความร้อนถูกนำไปใช้เป็นสื่อให้ความร้อนเครื่องเป่าพายจะทำการเผาในอุณหภูมิต่ำเช่นแคลเซียมซัลเฟตไดไฮเดรต (CaSO4 2 H2O) เผาเป็นแคลเซียมซัลเฟตไดไฮเดรตกับ 1/2 H2O (Ca SO4 1/2 H2O)โซเดียมไบคาร์บอเนต (NaHCO3) ถูกเผาเป็นโซดาแอช (Na2 CO3) เป็นต้น
2. ด้วยตัวกลางในการทำความเย็นเช่นน้ำน้ำเกลือทำความเย็นเป็นต้นสูบเข้าเครื่องเป่าพายสามารถใช้สำหรับระบายความร้อนได้เช่นเครื่องทำความเย็นอัลคาไลพายที่ใช้ในอุตสาหกรรมโซเดียมคาร์บอเนตได้เปลี่ยนเครื่องทำความเย็นอัลคาไลแบบใช้อากาศแบบเก่าช่วยประหยัดพลังงานและอุปกรณ์บำบัดก๊าซขั้นสุดท้ายลดต้นทุนการดำเนินการนอกจากนี้ยังสามารถใช้สำหรับระบายความร้อนไทเทเนียมไดออกไซด์ผงเฟอร์โร - นิกเกิลและผงและวัสดุเม็ดชนิดต่างๆจาก 1,000 ℃วัสดุเครื่องเดียวสามารถระบายความร้อนได้น้อยกว่า 40 ℃
3. ฟังก์ชั่นหลักของเครื่องอบผ้า: โดยไม่ต้องใช้อากาศร้อนทำให้สามารถกู้คืนตัวทำละลายการใช้พลังงานและการควบคุมสภาพแวดล้อมในสภาพที่เหมาะสมที่สุดโดยเฉพาะอย่างยิ่งได้รับการปรับให้เข้ากับวัสดุที่ต้องการกู้คืนตัวทำละลายวัสดุที่ไวต่อความร้อนซึ่งไวไฟและง่ายต่อการออกซิไดซ์มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมีชั้นดีอุตสาหกรรมปิโตรเคมีและอุตสาหกรรมสีย้อม
4. ในช่วงแกนความสม่ำเสมอของอุณหภูมิความชื้นและความผสมทำให้อุปกรณ์สามารถใช้สำหรับการให้ความร้อนหรือการหลอมหรือการทำปฏิกิริยาของวัสดุที่เป็นของแข็งบางชนิดถูกนำไปใช้อย่างประสบความสำเร็จในปุ๋ยผสมและอุตสาหกรรมแป้งดัดแปรเครื่องเป่าใบมีดสามารถใช้สำหรับกระบวนการฆ่าเชื้อสำหรับอาหารและแป้งพื้นที่ทำความร้อนขนาดใหญ่ในปริมาตรที่มีประสิทธิภาพของหน่วยเร็ว ๆ นี้สามารถทำให้วัสดุร้อนถึงอุณหภูมิฆ่าเชื้อหลีกเลี่ยงการเปลี่ยนแปลงคุณภาพของวัสดุเนื่องจากการให้ความร้อนเป็นเวลานาน ..

ขอบเขตที่ใช้ วัสดุเอส
อุตสาหกรรมปิโตรเคมี: ผงโพลีโอเลฟินเรซินโพลีคาร์บอเนตโพลีเอทิลีนความหนาแน่นสูงและต่ำโพลีเอทิลีนความหนาแน่นต่ำเชิงเส้นอนุภาคโพลีอะซิเตทไนลอน 6 ไนลอน 66 ไนลอน 12 เส้นใยเซลลูโลสอะซิเตท PPS เรซินอัลลิลพลาสติกวิศวกรรมพีวีซีโพลีไวนิลแอลกอฮอล์โพลีสไตรีน , โพลีโพรพีลีน, โพลีเอสเตอร์, โพลีฟอร์มาลดีไฮด์และสไตรีน - โคพอลิเมอร์อะคริโลไนไตรล์และเอทิลีน - โพรพิลีนโคพอลิเมอไรเซชัน
อุตสาหกรรมการคุ้มครองสิ่งแวดล้อม: กากตะกอนน้ำเสีย PTA, น้ำสลัดจ์ไฟฟ้า, เขม่าหม้อไอน้ำ, ของเสียจากยา, กากของเสียจากโรงงานน้ำตาล, กากของเสียจากโรงงานผงรสเลิศ, เถ้าถ่านหิน
อุตสาหกรรมอาหารสัตว์: กากซีอิ๊ว (offscum), ฐานกระดูก (เมทริกซ์) อาหารสัตว์, เมล็ดกลั่น, ส้นอาหาร, กากแอปเปิ้ล, เปลือกส้ม (ผิวหนัง), กากถั่วเหลือง, อาหารกระดูกไก่, ปลาป่น, สารเติมแต่งอาหารสัตว์, กากตะกอนชีวภาพ

อุตสาหกรรมอาหาร: แป้ง, เมล็ดโกโก้, niblet

อุตสาหกรรมเคมี: โซเดียมคาร์บอเนต, ปุ๋ย NPK ผสม, ดินขาว, เบนโทไนท์, คาร์บอนสีขาวสีดำ, conductex, phosphogypsum, โซเดียมฟลูออรีนออกซิเดชั่น, ไลม์ไนเตรด, แมกนีเซียมคาร์บอเนต, โซเดียมไซยาไนด์, คาโมลสตริน, แบเรียมซัลเฟต, แอนนาลีน, แคลเซียมคาร์บอเนต, สีย้อม, ตะแกรงโมเลกุล, ซาโปนิน

คุณสมบัติ

1. การใช้ความร้อนของเครื่องเป่าพายต่ำ: ไม่มีความร้อนที่เกิดจากอากาศเนื่องจากความร้อนทางอ้อมไม่มีชั้นฉนวนกันความร้อนกับผนังด้านนอกของเครื่องอบผ้าใช้ไอน้ำ 1.2 กก. ในการระเหยน้ำ 1 กก. เพื่อทำให้วัสดุแห้งสนิท

2. ต้นทุนต่ำในการลงทุนกับเครื่องเป่าใบมีด: ปริมาณหน่วยที่มีประสิทธิภาพมีพื้นผิวการถ่ายเทความร้อนขนาดใหญ่ดังนั้นเวลาในการประมวลผลจึงสั้นลงขนาดอุปกรณ์ลดลงเนื่องจากจะช่วยลดพื้นที่อาคารและพื้นที่อาคารได้มาก

3. ช่วงของวัสดุที่ต้องดำเนินการมีความกว้าง: วัสดุที่ไวต่อความร้อนและวัสดุที่ต้องผ่านกระบวนการภายใต้อุณหภูมิสูงอาจได้รับการประมวลผลด้วยสื่อความร้อนที่แตกต่างกันสื่อปกติ ได้แก่ ไอน้ำน้ำมันร้อนน้ำร้อนและน้ำเย็นอาจเป็นการทำงานแบบต่อเนื่องหรือเป็นกลุ่มซึ่งใช้กันอย่างแพร่หลายในหลายพื้นที่

4. มลพิษน้อยลง: โดยไม่ต้องใช้หรือทางเข้าอากาศมีผงติดอยู่น้อยมากทำให้สูญเสียวัสดุน้อยลงตัวทำละลายระเหยมีน้อยมากง่ายต่อการแปรรูปสำหรับวัสดุที่อาจก่อให้เกิดมลพิษหรือต้องใช้ตัวทำละลายกลับคืนมาอาจใช้การหมุนเวียนแบบปิดผนึก

5. ต้นทุนการดำเนินการต่ำ: 1 ชั่วโมง / วันผู้ปฏิบัติงานเพียงพอสำหรับการทำงานปกติความเร็วในการกวนต่ำและโครงสร้างที่เหมาะสมปริมาณการสึกหรอน้อยและค่าบำรุงรักษาต่ำ

6. การทำงานที่มั่นคง: อนุภาคของวัสดุสัมผัสกับพื้นผิวการถ่ายเทความร้อนอย่างเต็มที่เนื่องจากการบีบอัดพิเศษและเอฟเฟกต์การบีบอัดและการพองตัวของใบมีดรูปตัวกันกระแทกการไล่ระดับสี (หรือความแตกต่าง) ของอุณหภูมิความชื้นและความผสมมีค่าน้อยมากในพื้นที่ตามแนวแกนที่แตกต่างกันดังนั้นเพื่อให้แน่ใจว่ากระบวนการมีเสถียรภาพ

7. ความร้อนทางอ้อมวัสดุไม่สามารถปนเปื้อน

8. ความเร็วในการหมุนของเพลาพายต่ำจะไม่ทำลายรูปร่างและคุณสมบัติของผลิตภัณฑ์

แผนภูมิการไหล
