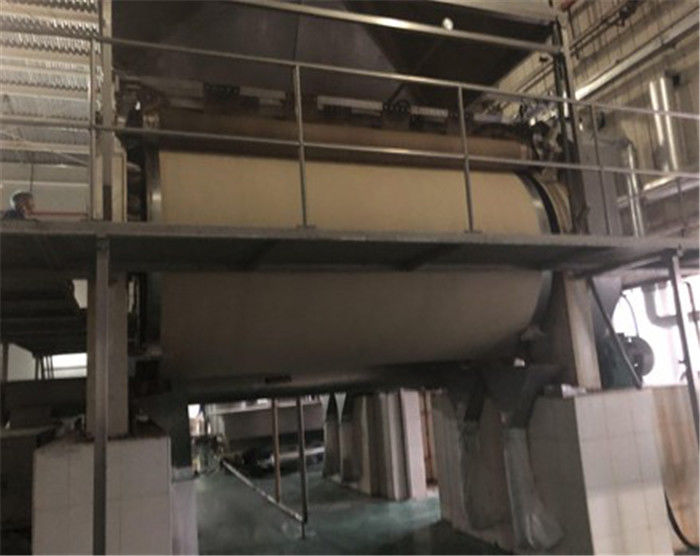

SUS304 630kg / H เครื่องเป่าทรงกระบอกพร้อม Scrapper
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | XIANDAO |
| ได้รับการรับรอง: | CE / UL / SGS / EAC / CR – TU |
| หมายเลขรุ่น: | HG |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotiation |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 8 ~ 18 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | L / C, T / T |
| สามารถในการผลิต: | 20 ชุดต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| ชื่อผลิตภัณฑ์: | เครื่องเป่ากระบอก | กระทรวงพาณิชย์: | SUS316 / SUS304 / เหล็กกล้าคาร์บอน ฯลฯ |
|---|---|---|---|
| แหล่งความร้อน: | ไอน้ำ / ไฟฟ้า / ก๊าซธรรมชาติ / ดีเซล / ฯลฯ | อุณหภูมิ: | 100-350 ℃ |
| พื้นที่อบแห้ง: | 1.12-10.60 ตร.ม. | การระเหยของน้ำ: | 40-630kg / ชม |
| อำนาจ: | ที่กำหนดเอง | ยี่ห้อ: | XIANDAO |
| แสงสูง: | เครื่องเป่าถัง SUS304,เครื่องเป่ากระบอกสูบ 630 กก.,เครื่องอบแห้งถัง SUS304 |
||
รายละเอียดสินค้า
ซG SERIES กลอง เครื่องอบผ้า/TUMBLE เครื่องอบผ้า/ CYLINDRER เครื่องอบผ้า / สะเก็ดไฟ ด้วย SCRAPPER
สินค้า คำนำ:
เราผลิตส่งออกและจัดหาเครื่องอบแห้งจำนวนมากด้วยมาตรฐานคุณภาพและประสิทธิผลสูงสุดช่วงที่นำเสนอเป็นที่ชื่นชมอย่างกว้างขวางจากลูกค้าที่คาดหวังของเราเนื่องจากประสิทธิภาพการทำงานที่มีประสิทธิภาพโครงสร้างที่แข็งแกร่งและอายุการใช้งานที่ยาวนานขึ้น
เครื่องเป่ากลอง HG Series (Flaker) เป็นอุปกรณ์อบแห้งแบบหมุนต่อเนื่องชนิดหนึ่งที่มีลักษณะการนำความร้อนภายในความหนาของฟิล์มวัสดุบางส่วนยึดติดกับถังจากภาชนะบรรจุของเหลวที่อยู่ใต้ถังซักความร้อนจะถูกถ่ายโอนไปยังผนังภายในของกระบอกสูบผ่านท่อจากนั้นไปที่ผนังภายนอกและไปยังฟิล์มวัสดุเพื่อระเหยความชื้นในฟิล์มวัสดุเพื่อให้วัสดุแห้งจากนั้นผลิตภัณฑ์ที่แห้งจะถูกขูดออกโดยใบมีดที่ติดตั้งบนพื้นผิวของกระบอกสูบตกลงไปที่สายพานลำเลียงแบบเกลียวใต้ใบมีดและถูกลำเลียงรวบรวมและบรรจุ
รายละเอียดสินค้า:
| MOC: | SUS316 / SUS304 / เหล็กกล้าคาร์บอน ฯลฯ | แหล่งความร้อน: | ไอน้ำ / ไฟฟ้า / ก๊าซธรรมชาติ / ดีเซล / ฯลฯ |
| อุณหภูมิ: | 100-350 ℃ | พื้นที่อบแห้ง: | 1.12-10.60 ตร.ม. |
| การระเหยของน้ำ: | 40-630kg / ชม | อำนาจ: | กำหนดเอง |
ข้อกำหนดทางเทคนิค:
|
ข้อมูลจำเพาะ |
ขนาดกระบอกสูบเส้นผ่านศูนย์กลาง x ยาว (มม.) | พื้นที่ทำความร้อนที่มีประสิทธิภาพ (m²) |
ความสามารถในการอบแห้ง (Kg.HO / m2.h) 2 |
ปริมาณการใช้ไอน้ำ (Kg / h) |
กำลังของมอเตอร์ (กิโลวัตต์) |
ขนาด LxWxH (มม.) |
น้ำหนัก (กิโลกรัม) |
| HG-600 | Φ600x800 | 1.12 | 20-50 | 30-80 | 2.2 | 1700x800x1500 | 850 |
| HG-700 | Φ700x1000 | 1.65 | 30-70 | 50-100 | 3 | 2100x1000x1800 | พ.ศ. 2543 |
| HG-800 | Φ800x1200 | 2.26 | 40-100 | 60-150 | 4 | 2500x1100x1980 | 3000 |
| HG-1000 | Φ1000x1400 | 3.30 | 60-150 | 90-230 | 5.5 | 2700x1300x2250 | 6200 |
| เอชจี -1200 | Φ1200x1500 | 4.24 | 80-200 | 120-300 | 7.5 | 2800x1500x2450 | 8500 |
| HG-1400 | Φ1400x1600 | 5.28 | 100-250 | 150-400 | 11 | 3150x1700x2800 | 10,000 |
| HG-1600 | Φ1600x1800 | 6.79 | 140-320 | 200-500 | 11 | 3350x1900x3150 | 12000 |
| HG-1800 | Φ1800x2000 | 8.48 | 170-400 | 250-600 | 15 | 3600x2050x3500 | 14000 |
| HG-1800A | Φ1800x2500 | 10.60 | 200-500 | 300-750 | 18.5 | 4100x2050x3500 | 15200 |
| HG-2000 | Φ2000x3000 | 14.1 | 300-700 | 450-1000 | 22.5 | 5000x2500x3600 | 17500 |
| HG-2500 | Φ2500x3500 | 20.6 | 400-1000 | 600-1500 | 25.5 | 5500x2900x3800 | 20500 |
หมายเหตุ:
บริษัท ของเราผลิตเครื่องเป่ามีดโกนสองประเภท: แบบกระบอกเดียวและแบบกระบอกคู่นอกจากนี้เรายังสามารถออกแบบเครื่องอบสองสูบพร้อมตัวป้อนวัสดุด้านบนตามคำขอจากลูกค้า
หลักการทำงาน:
เครื่องเป่ากลองเป็นอุปกรณ์อบแห้งแบบต่อเนื่องชนิดหนึ่งโดยใช้เครื่องทำความร้อนแบบแจ็คเก็ตไอน้ำตัวถังหมุนติดอยู่กับความหนาบางส่วนของฟิล์มวัตถุดิบเหลวผ่านถังวัสดุที่ตั้งไว้ในส่วนล่างความร้อนที่เหมาะสม (ไอน้ำ) จะถูกส่งผ่านท่อไปยังผนังด้านในและด้านนอกของตัวถังจากนั้นจะถูกส่งไปยังฟิล์มวัตถุดิบที่เป็นของเหลวเพื่อให้ความชื้นของวัตถุดิบระเหยอย่างรวดเร็วและเกิดปฏิกิริยาการวาง .ด้วยการหมุนตัวถังอย่างต่อเนื่องในที่สุดวัสดุก็แห้งสนิทและขั้นตอนการวางจะสำเร็จ
ผลิตภัณฑ์ที่แห้งสนิทจะถูกขูดออกจากตัวถังที่หมุนโดยเครื่องขูดที่ติดตั้งไว้ที่พื้นผิวของตัวถังและจากนั้นรวมเข้ากับสกรูลำเลียงที่ด้านล่างของเครื่องขูดที่ปลายสกรูลำเลียงจะมีการตั้งอุปกรณ์บดหลังจากนำมาบดและเป็นเกล็ดผลิตภัณฑ์
ลำเลียงไปยังห้องปลอดเชื้อสำหรับชั่งน้ำหนักและบรรจุหีบห่อณ จุดนี้กระบวนการทำให้แห้งและการวางเสร็จสิ้น
คุณสมบัติ
1. ประสิทธิภาพการระบายความร้อนสูงหลักการถ่ายเทความร้อนของเครื่องเป่าทรงกระบอกคือการนำความร้อนซึ่งการควบคุมทิศทางจะเหมือนกันในวงกลมการทำงานทั้งหมดยกเว้นการกระจายความร้อนของฝาปิดท้ายและการสูญเสียรังสีความร้อนทั้งหมดสามารถใช้สำหรับการระเหยของวัสดุเปียกบน ผนังกระบอกสูบประสิทธิภาพความร้อนสามารถเข้าถึง 80% -90%
2. ความยืดหยุ่นในการใช้งานขนาดใหญ่และการใช้งานที่กว้างสามารถปรับปัจจัยการอบแห้งต่างๆของเครื่องเป่าทรงกระบอกได้เช่นความหนาแน่นของวัสดุป้อนอาหาร / ความหนาของฟิล์มวัสดุอุณหภูมิของตัวกลางให้ความร้อนความเร็วในการหมุนของกระบอกสูบเป็นต้นซึ่งสามารถเปลี่ยนความเร็วในการอบแห้ง ของเครื่องเป่าทรงกระบอกเนื่องจากปัจจัยเหล่านี้ไม่มีความสัมพันธ์ซึ่งกันและกันจึงทำให้เกิดความสะดวกสบายอย่างมากในการทำงานแบบแห้งและทำให้สามารถใช้กับการอบแห้งวัสดุต่างๆและเพื่อตอบสนองความต้องการในการผลิต
3. ระยะเวลาการอบแห้งสั้นโดยปกติแล้วระยะเวลาการอบแห้งของวัสดุจะอยู่ที่ 10 ถึง 15 วินาทีดังนั้นจึงเหมาะสำหรับวัสดุที่ไวต่อความร้อนนอกจากนี้ยังสามารถทำงานภายใต้สภาวะความดันน้อยลงได้หากใส่ในสุญญากาศ
4. อัตราการแห้งเร็วเนื่องจากฟิล์มของวัสดุที่เคลือบบนผนังกระบอกสูบมีความบางมากโดยปกติความหนาจะอยู่ที่ 0.3 ถึง 1.5 มม. บวกกับทิศทางของความร้อนและการส่งผ่านมวลเหมือนกันความสามารถในการระเหยบนพื้นผิวของฟิล์มสามารถ เก็บไว้ที่ 30-70 กก. H2o / m2
ช่วงของการใช้งาน
เหมาะสำหรับการอบแห้งวัตถุดิบที่เป็นของเหลวหรือของเหลวข้นในอุตสาหกรรมเคมีอุตสาหกรรมสีย้อมอุตสาหกรรมยาอุตสาหกรรมอาหารอุตสาหกรรมโลหะและอื่น ๆ
ข้อกำหนดสำหรับเครื่องเป่ากลอง / ถังซัก / กระบอกพร้อมมีดโกน
ในแง่ของสถานการณ์เฉพาะของ บริษัท เราจึงทำตามข้อกำหนดต่อไปนี้สำหรับการออกแบบ บริษัท ลูกค้าของเรา:
1. จำเป็นต้องจัดเตรียมอุปกรณ์กำจัดฝุ่นและกำจัดกลิ่น (รวมทั้งอุปกรณ์เครื่องฟอกแบบเปียก)
2. ไม่มีการเพิ่มตัวกรองประสิทธิภาพหลักและระดับกลางลงในช่องอากาศ
3. Burner เลือกผลิตภัณฑ์แบรนด์อิตาลี Riyadh;
4. ติดตั้งอุปกรณ์ป้อนวัสดุ (โดยใช้สกรูลำเลียง)
5. เหล็กหม้อไอน้ำใช้สำหรับชิ้นส่วนการเผาไหม้และเหล็กกล้าไร้สนิมใช้สำหรับส่วนที่สัมผัสกันของหัวเครื่องและดรัมและเหล็กกล้าคาร์บอนสามารถใช้สำหรับชิ้นส่วนอื่น ๆ
6. กระบอกสูบได้รับการออกแบบให้สอดคล้องกับความต้องการเฉพาะของลูกค้า (เช่น 1.4 * 14m เป็นต้น)
7. เพิ่มอุปกรณ์บดและกวนภายในเพื่อป้องกันการรวมตัวของวัสดุ (ผ่านเพลา)
8. ควรติดตั้งเครื่องบดแบบกระจายในสถานที่ที่วัสดุเข้าสู่อุปกรณ์ผ่านสกรูลำเลียงเนื่องจากบีบวัสดุจำนวนมากให้เป็นเส้นเพื่อให้แห้ง
9. อุปกรณ์มีฐานและหัวเตา
10. บริษัท ของเราให้บริการเฉพาะฐานรากอุปกรณ์ซึ่งมีหน้าที่เชื่อมต่อไฟฟ้าและน้ำเข้ากับโรงงาน
แผนภูมิการไหล:
ร่างโครงสร้างเครื่องเป่ากลอง:
จากคุณสมบัติของมันสามารถแบ่งออกเป็นสองประเภทคือกระบอกสูบเดี่ยวและกระบอกสูบคู่มิฉะนั้นจะแบ่งออกเป็นสองประเภทตามความดันในการทำงาน: ความดันปกติและประเภทการบีบอัด
