เครื่องชั่งสำหรับห้องปฏิบัติการ 3 กก./ชม. เครื่องอบแห้งแบบพ่นฝอยขนาดห้องปฏิบัติการขนาดเล็ก

รายละเอียดสินค้า

1.ชื่อผลิตภัณฑ์:เครื่องทำแห้งแบบพ่นฝอยขนาดห้องปฏิบัติการ/ ศูนย์ทดสอบ/ สิ่งอำนวยความสะดวกทดสอบทดลอง/ ศูนย์ทดสอบการทำแห้งแบบพ่นฝอย/ เครื่องทำแห้งแบบพ่นฝอยบริการ/ เครื่องทำแห้งพ่นตัวอย่าง





2.รายละเอียดสินค้า



โอปฏิเสธสำหรับเครื่องเป่าพ่นสีสำหรับการพิจารณาคดี ทีเอส

การทดสอบทดลองนี้มีวัตถุประสงค์เพื่อเป็นพื้นฐานสำคัญในการรับพารามิเตอร์ทางเทคนิคสำหรับการออกแบบโรงงานขนาดใหญ่ทั้งสองฝ่ายควรทำงานร่วมกันผ่านการเจรจาทางเทคนิคที่จำเป็นเพื่อให้ได้โซลูชันการทดสอบการทดลองที่เหมาะสมที่สุดที่ไซต์งานจากการบรรลุข้อตกลงของทั้งสองฝ่าย การทดสอบจะดำเนินการอย่างเป็นทางการเรายินดีต้อนรับอย่างจริงใจให้คุณนำวัตถุดิบมาทดสอบในศูนย์ทดสอบของเรา







ความลับทางเทคนิค:

บุคคล 3 ฝ่ายมีหน้าที่รับผิดชอบต่อการรักษาความลับของผลิตภัณฑ์และความสำเร็จทางเทคโนโลยีของตน (เช่น IPR หรือสิทธิบัตร) แต่ข้อมูลทางเทคนิคที่เกี่ยวข้องที่เกิดขึ้นระหว่างขั้นตอนการทดสอบ ทั้งสองฝ่ายมีหน้าที่และความรับผิดชอบในการเก็บรักษาข้อมูลให้กันและกันอย่างเคร่งครัดไม่ว่าในกรณีใด ทั้งสองฝ่ายไม่ควรให้ข้อมูลแก่บุคคลที่สาม



ในปัจจุบัน บริษัทของเราได้สร้างศูนย์ทดสอบขนาดใหญ่โดยพื้นฐานแล้วสิ่งอำนวยความสะดวกการทดสอบทั้งหมดของศูนย์ทดสอบนี้ได้รับการออกแบบและผลิตตามข้อกำหนดของการกำหนดค่าระดับสูงและความแม่นยำสูงในพื้นที่การใช้งานหลักทางอุตสาหกรรมสิ่งอำนวยความสะดวกเสริมของสิ่งอำนวยความสะดวกในการทดสอบต่าง ๆ ได้รับการตกแต่งอย่างสมบูรณ์ และแนวคิดการออกแบบของพวกเขานั้นแปลกใหม่และไม่เหมือนใคร ในขณะเดียวกันก็มีฟังก์ชั่นขั้นสูงและยืดหยุ่นที่หลากหลาย และมีแอพพลิเคชั่นที่หลากหลาย





การกำหนดค่าระบบควบคุมมีข้อได้เปรียบทางเทคนิคที่เหนือชั้น ปลดปล่อยศักยภาพอันทรงพลังของเทคโนโลยีระบบควบคุมอัตโนมัติทางอุตสาหกรรมสมัยใหม่ ซึ่งสะท้อนให้เห็นใน: แผงควบคุมมีส่วนต่อประสานการควบคุมอัจฉริยะระหว่างมนุษย์กับเครื่องจักรที่มองเห็นได้ระดับไฮเอนด์/ซับซ้อน ซึ่งแสดงความเป็นมืออาชีพที่ยอดเยี่ยม องค์ประกอบการควบคุมกระบวนการทางอุตสาหกรรม； ส่วนประกอบไฟฟ้าหลักที่นำมาใช้คือผลิตภัณฑ์แบรนด์ดังที่ตรงตามมาตรฐานคุณภาพผลิตภัณฑ์ชั้นหนึ่งระดับสากล และโดดเด่นด้วยการตอบสนองของเครื่องมือที่ละเอียดอ่อน ความแม่นยำในการควบคุมสูง ประสิทธิภาพของผลิตภัณฑ์ที่เสถียร ฝีมือประณีต การใช้งานที่สะดวก ฯลฯ เนื่องจากมีความสามารถอย่างเต็มที่ในการสร้างความมั่นใจในการผลิตและการทำงานของอุปกรณ์ทั้งหมดอย่างปลอดภัยและเชื่อถือได้ภายใต้สภาพแวดล้อมการทำงานปกติ





บทนำสู่หลักพืช/สิ่งอำนวยความสะดวกของศูนย์ทดสอบ

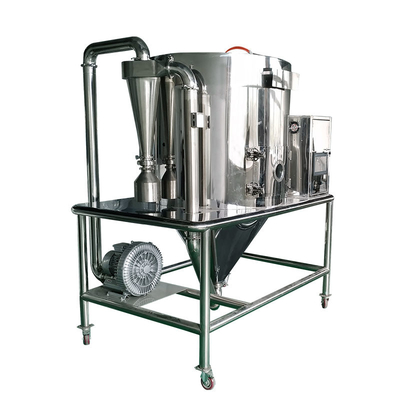

1. เครื่องอบแห้งแบบพ่นฝอยสำหรับห้องปฏิบัติการ



รายละเอียดสินค้า



แบบจำลองการทดสอบการอบแห้งด้วยเครื่องชั่งในห้องปฏิบัติการที่มีตราสินค้า “XIANDAO” เป็นผลิตภัณฑ์แรกในประเทศจีนนับตั้งแต่ก่อตั้ง/เริ่มต้นขึ้นในทศวรรษที่ 1980 บริษัทได้ประสบกับประวัติศาสตร์แห่งความสำเร็จที่ไม่เหมือนใครปัจจุบันมีการจัดหาเกือบ 250 หน่วย/ชุดเพื่อใช้ในมหาวิทยาลัย ศูนย์วิจัย สถาบันวิจัย และโรงงานผลิตผงทั้งในประเทศและต่างประเทศ



เนื่องจากมีความยืดหยุ่นสูง สะดวก ใช้งานได้จริง มีภาพลักษณ์ที่ทันสมัย ​​นอกจากนี้ ยังมีระบบควบคุมหลายระดับ ดังนั้นแบบจำลองขนาดห้องปฏิบัติการจึงสามารถตอบสนองความต้องการที่เพิ่มขึ้นของผู้ใช้ในระดับต่างๆ สำหรับการอบแห้งในห้องปฏิบัติการ



นอกจากนี้ การทำแห้งแบบพ่นฝอยยังเป็นกระบวนการทำให้แห้งที่มีลักษณะเฉพาะ ซึ่งเกี่ยวข้องกับทั้งการก่อตัวของอนุภาคและการทำให้แห้ง ซึ่งคุณลักษณะของผงแป้งสามารถคงอยู่ได้อย่างต่อเนื่องโดยการทำงานอย่างต่อเนื่องการเลือกเครื่องฉีดน้ำที่เหมาะสมและพารามิเตอร์ตัวแปรการทำงานมีความสำคัญอย่างยิ่งในการบรรลุเงื่อนไขการทำงานที่เหมาะสมและประเภท/ประเภทผงชั้นหนึ่ง





BYP-12 เครื่องทำแห้งแบบพ่นฝอยรอบปิดขนาดแล็บ



ขอบเขตการใช้งาน



1. เซรามิกที่ไม่ใช่ออกไซด์ (Aen, Si3N4, ฯลฯ ), โลหะผสมแข็ง, วัสดุแบตเตอรี่ประสิทธิภาพสูง ฯลฯ

2. วัตถุแต่งกลิ่นรส, ผลิตภัณฑ์เพื่อสุขภาพ.

3. ผลิตภัณฑ์ยา วิตามิน ยาออร์แกนิค

4. เรซินสังเคราะห์, ขี้ผึ้งพาราฟิน



MSD-8 Lab scale เครื่องทำแห้งแบบพ่นยาที่มีความแม่นยำสูงอเนกประสงค์



รายละเอียดสินค้า



◆ เครื่องทำแห้งแบบพ่นฝอย “XianDao” ประสบความสำเร็จอย่างมีเอกลักษณ์ตั้งแต่เปิดตัวครั้งแรกกับลูกค้าของเรามีการจัดหามากกว่า 200 หน่วยให้กับมหาวิทยาลัย ศูนย์วิจัย และโรงงานผลิตผงเฉพาะทางทั่วโลก

◆ ได้รับการแนะนำเพื่อตอบสนองความต้องการที่เพิ่มขึ้นของเครื่องทำแห้งในห้องปฏิบัติการที่ยืดหยุ่น เชื่อถือได้ ทันสมัย ​​และเป็นมิตรกับผู้ใช้มากขึ้น โดยมีระบบควบคุมในระดับต่างๆ

◆ Spray dr ying เป็นกระบวนการ dr ying ที่ไม่เหมือนใคร ซึ่งเกี่ยวข้องกับทั้งการสร้างอนุภาคและการทำให้แห้งสามารถควบคุมลักษณะของผงและรักษาคุณสมบัติของผงได้คงที่

ตลอดการทำงานอย่างต่อเนื่องการเลือกและการทำงานของเครื่องฉีดน้ำมีความสำคัญอย่างยิ่งในการทำให้ได้ประสิทธิภาพสูงสุด



1. อุปกรณ์ทำจากสแตนเลส AISI316 คุณภาพสูง อุปกรณ์พ่นแห้งทั้งชุดออกแบบสวยงาม ลายเส้นลื่นไหล ฝีมือประณีต การจัดวางที่เหมาะสม

2. วิธีการทำให้เป็นละอองด้วยตัวเลือก 3 แบบ: แบบแรงเหวี่ยง, สเปรย์ฉีดด้านบน 2 ชิ้น, สเปรย์ฉีดด้านล่าง 2 ชิ้น เหมาะสำหรับการผลิตผลิตภัณฑ์ที่มีคุณสมบัติแตกต่างกัน

3. การทำความสะอาดห้องลมร้อนแบบถอดได้, ใช้งานง่าย, เสียงรบกวนต่ำ;

4. และชิ้นส่วนที่สัมผัสวัสดุคือการออกแบบโครงสร้างที่รวดเร็ว ถอดประกอบง่าย ทำความสะอาดง่าย ถูกสุขลักษณะ

5. HMI โดยใช้การควบคุม PLC คุณสามารถตั้งค่าอุณหภูมิขาเข้า อุณหภูมิไอเสีย อัตราการป้อน การเก็บข้อมูล การบันทึก การพิมพ์ และการตรวจสอบและควบคุมกระบวนการได้โดยตรง

รุ่น LPG-8 Pilot Spray Dryer



Standard Rotary Spray Dryer สามารถพ่นสารละลาย อิมัลชัน สารแขวนลอย และวัสดุเพสต์ให้แห้งโดยตรงในผลิตภัณฑ์ผงมีลักษณะแห้งเร็ว ประสิทธิภาพสูง และขั้นตอนน้อยสามารถรักษาสี กลิ่น และรสชาติของวัตถุดิบได้ผงแห้งมีความสามารถในการละลายได้ดี มีความบริสุทธิ์สูง มีสภาพแวดล้อมในการทำงานที่ดีและใช้การทำงานอัตโนมัติโดยทั่วไปเครื่องนี้ใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมี, ปิโตรเคมี, โลหะ, อาหาร, ยา, การก่อสร้าง, เซรามิกส์, ป่าไม้และอุตสาหกรรมเคมีนอกจากนี้ อุปกรณ์ยังสามารถทำให้เย็นและอัดเป็นก้อนวัสดุพิเศษ เช่น ขี้ผึ้งโพลีเอทิลีน สารกำจัดศัตรูพืชทางชีวภาพ และปุ๋ยผสม หลังจากให้ความร้อนและหลอมละลาย



พารามิเตอร์ทางเทคนิคหลัก:

สูงสุดความสามารถในการระเหยของความชื้น: 3กก./ชม

อุณหภูมิขาเข้า: 120～300℃ หรือมากกว่านั้น (ปรับได้ตามตัวอักษรของวัสดุ)

อุณหภูมิขาออก: 80℃～100℃ (ปรับได้ตามลักษณะของวัสดุ)

กำลังไฟฟ้าที่ติดตั้งทั้งหมด: 12KW

ซีเอสดี-30พีความละเอียดคยุคสอธิษฐานงไรเออร์



คำอธิบายทั่วไป:



กระบวนการทั้งหมดไม่จำเป็นต้องดำเนินการด้วยตนเอง

◆ เครื่องทำแห้งแบบพ่นฝอยสำหรับเซรามิกที่มีความแม่นยำคือเครื่องทำแห้งแบบพ่นฝอยรุ่นใหม่เป็นผลิตภัณฑ์อัปเกรดที่เปิดตัวโดยช่างเทคนิคของบริษัทผ่านนวัตกรรมทางเทคโนโลยีบนพื้นฐานของรุ่น LPGเครื่องนี้มีลักษณะเฉพาะของรอยขนาดเล็ก ใช้งานง่ายและเชื่อถือได้ และสามารถเตรียมผงที่มีทรงกลมดีและกระจายขนาดอนุภาคสม่ำเสมอ ดังนั้นจึงสามารถเพิ่มความหนาแน่นของผลิตภัณฑ์อัดได้อย่างมาก

◆ ความเหนือกว่าและการใช้งานจริงของรุ่นซีรีส์นี้ทำให้มีเงื่อนไขที่จำเป็นสำหรับหน่วยวิจัยทางวิทยาศาสตร์ในการผลิตเซรามิกชั้นดีและวัสดุใหม่ๆในปัจจุบัน เราประสบความสำเร็จในการใช้เซอร์โคเนีย อลูมินา ซิงค์ออกไซด์ PTC ซิลิกอนคาร์ไบด์ ซิลิกอนไนไตรด์ วัสดุแบตเตอรี่ลิเธียม และอุตสาหกรรมอื่นๆ และได้รับการยกย่องอย่างเป็นเอกฉันท์จากผู้ใช้



ข้อดีของเทคโนโลยี:



● การนำเครื่องฉีดน้ำชนิด M ใหม่มาใช้ ซึ่งมีลักษณะดังต่อไปนี้:

① สามารถรับผงทรงกลมที่ยอดเยี่ยม

② สามารถผลิตผงที่มีการกระจายขนาดอนุภาคสม่ำเสมอ

③ จำนวนเงินฝากลดลงในเส้นสัมผัส

④ สามารถปรับขนาดอนุภาคเฉลี่ยของผลิตภัณฑ์ได้

● โครงสร้างไอเสียแบบฝาปิดต่ำออกแบบมาเพื่อให้แน่ใจว่าผงส่วนใหญ่ถูกรวบรวมที่ด้านล่างของหออบแห้ง ผงเพียงเล็กน้อยเข้าไปใน Cyclone Separator หรือ Bag Filter ซึ่งช่วยลดระดับความเครียดในการแยกก๊าซและของแข็งได้อย่างมาก ของนักปัดฝุ่นหลังเวที

● ระบบทำความร้อนใช้ข้อต่อท่อทำความร้อนแบบไม่ออกซิไดซ์อากาศที่เข้าสู่ห้องอบแห้งจะถูกกรองผ่านการทำให้บริสุทธิ์สามขั้นตอน ได้แก่ ประสิทธิภาพขั้นต้น ประสิทธิภาพขั้นกลาง และประสิทธิภาพสูงที่อุณหภูมิสูง และระดับการทำให้บริสุทธิ์สูงถึงมากกว่าหนึ่งแสนป้องกันไม่ให้สิ่งเจือปนภายนอกปะปนเข้าไปในผลิตภัณฑ์และส่งผลกระทบต่อขั้นตอนหลังการประมวลผล เช่น การขึ้นรูปและการเผาผลิตภัณฑ์



LSD-1500 เครื่องทำแห้งแบบพ่นฝอยสำหรับห้องปฏิบัติการ



1. สำหรับการผลิตเครื่องจักรเลย ผลิตภัณฑ์การเผาไหม้ด้วยก๊าซสามารถส่งเสริมการสลายตัวด้วยความร้อนที่มีประสิทธิภาพ

2. สามารถฉีดพ่นอุปกรณ์ไพโรไลซิสเพื่อให้ได้ขนาดการผลิต

3. ท่อแกนเตาเผาเซรามิกแบบพิเศษ ให้ความร้อนทางอ้อมด้วยฮีตเตอร์ไฟฟ้า

4. ในเตาเผาอุณหภูมิประมาณ 600 ~ 900 ℃ภายใต้เงื่อนไขการใช้งาน

5. โดยทั่วไป วิธีที่เหมาะคือการใช้อุปกรณ์สเปรย์ชนิดพ่นละอองแบบแรงเหวี่ยงความเร็วสูง แต่ยังสามารถเลือกวิธีแก้ปัญหาที่สองและการทำให้เป็นละอองของหัวฉีดสารละลายของเหลว

6. ขนาดเล็กกะทัดรัดใช้งานง่ายประสิทธิภาพสูง



อุปกรณ์ไพโรไลซิสแบบสเปรย์ (เครื่องปฏิกรณ์ความร้อนแบบสเปรย์)



ทำงานing หลักการสำหรับวิธีการปฏิกรณ์ความร้อนแบบสเปรย์



วิธีการทำให้ละอองอาหารผสม (เช่น สารละลายเกลือโลหะ) เป็นละอองในเตาเผาที่อุณหภูมิสูง และทำให้ผ่านการสลายตัวด้วยความร้อนทันที ปฏิกิริยา การสังเคราะห์ หรือการเผา / การเผาเพื่อให้ได้ผลิตภัณฑ์ที่เป็นผง (โดยทั่วไปคือผงออกไซด์ของโลหะ)





คุณสมบัติสำหรับอุณหภูมิสูงสเปรย์ไพโรไลซิส



1. การสังเคราะห์ระบบหลายองค์ประกอบแม้ว่าอนุภาคจะเป็นผลิตภัณฑ์ระดับไมครอนก็ตาม

2. ปริมาณของส่วนผสมที่เพิ่มสามารถติดตามได้กระจายตัวอย่างสม่ำเสมอในวัตถุดิบ

3. เมื่อเทียบกับวิธีการผสมผงของการผสมสิ่งเจือปนน้อยกว่าเชิงกล

4. ผลิตภัณฑ์ผงในกิจกรรมพื้นผิว ง่ายต่อการเผา





คุณสมบัติของพืช:



1. สำหรับการผลิตเครื่องจักรเลย ผลิตภัณฑ์การเผาไหม้ด้วยก๊าซสามารถส่งเสริมการสลายตัวด้วยความร้อนที่มีประสิทธิภาพ

2. สามารถฉีดพ่นอุปกรณ์ไพโรไลซิสเพื่อให้ได้ขนาดการผลิต

3. หลอดแกนเตาเผาเซรามิกแบบพิเศษ ให้ความร้อนทางอ้อมด้วยฮีตเตอร์ไฟฟ้า

4. ในเตาเผาอุณหภูมิประมาณ 600~900 ℃ ภายใต้เงื่อนไขการใช้งาน

5. โดยทั่วไป วิธีที่เหมาะคือการใช้อุปกรณ์ฉีดพ่นชนิดละอองแบบแรงเหวี่ยงความเร็วสูง แต่ยังสามารถเลือกวิธีแก้ปัญหาที่สองและการทำให้เป็นละอองหัวฉีดของของเหลว

6. ขนาดเล็กกะทัดรัดใช้งานง่าย ประสิทธิภาพเชิงความร้อนสูง





2. ขนาดนักบิน รุ่น BYP-20 Series เครื่องอบแห้งแบบพ่นฝอยระบบปิดสำหรับทดสอบวัตถุประสงค์:



รุ่น BYP-20 Series เครื่องอบแห้งแบบพ่นฝอยระบบปิด



1. สามารถป้องกันผลิตภัณฑ์จากการออกซิไดซ์และปรับปรุงคุณภาพของผลิตภัณฑ์

2. ง่ายต่อการตระหนักถึงการทำงานที่ปราศจากฝุ่นและปลอดเชื้อ

3. สามารถดึงตัวทำละลายในของเหลวของวัสดุได้

4. สามารถปรับปรุงการเก็บรักษาองค์ประกอบที่มีกลิ่นหอม

5. สามารถทำให้ของเหลววัตถุไวไฟแห้งหรือทำเม็ดระบายความร้อน

6. สามารถทำให้วัสดุแห้งด้วยความไวต่อความร้อนสูง

7. สามารถตระหนักถึงอันตรายต่อสาธารณะน้อยลงหรือไม่มีอันตรายต่อสาธารณะ

8. สามารถออกจากเครื่องดับกลิ่นได้

9. สามารถรับรู้ความแห้งที่อุณหภูมิต่ำต่ำกว่า 100 องศาเซนติเกรด



คำจำกัดความของเครื่องอบแห้งแบบพ่นฝอยแบบปิด



◆ เครื่องทำแห้งแบบพ่นฝอยแบบปิดในห้องอบแห้งจะถูกผนึกเข้ากับละอองหมอกที่กระจายตัวจากของแข็งเป็นของเหลวและตัวกลางที่ร้อน (ไนโตรเจน N2) เป็นวิธีการหยดแบบแห้งของ

ผลิตภัณฑ์แป้ง.ทำให้เป็นละอองโดยเครื่องฉีดน้ำแบบโรตารี่หรือเครื่องฉีดน้ำแบบหัวฉีดเพื่อให้ได้มาซึ่งการทำให้แห้งแบบหยดสามารถปรับได้โดยอุณหภูมิหรือการไหลของตัวกลางความร้อนที่จะควบคุม

การระเหยของตัวทำละลายเพื่อนำกลับมาใช้ใหม่ผ่านชุดควบแน่น หลังจากการ "กำจัด" และ "การทำให้เปียก" ของตัวกลางทั้งหมดเป็นตัวกรองที่มีประสิทธิภาพสูงและส่งคืนไปยังเครื่องแลกเปลี่ยนความร้อน และสุดท้ายก็นำกลับมาใช้ใหม่ในระบบทำให้แห้ง

◆ ความสำเร็จของการอบแห้งด้วยสเปรย์แบบวงจรปิด ความต้องการในการซักและการทำความเย็นจะเป็นส่วนหนึ่งของการควบคุมอุณหภูมิที่แม่นยำสำหรับแอลกอฮอล์ที่มีจุดเดือดสูง โดยทั่วไปจะทำให้น้ำหล่อเย็นหรือน้ำเกลือ ตัวทำละลายที่มีจุดเดือดต่ำ เช่น ไดคลอโรมีเทน เฮกเซน อะซิโตน และอื่นๆ คุณต้องใช้การแลกเปลี่ยนความร้อนของระบบทำความเย็นแบบบีบอัด





3.เครื่องอบแห้งแบบพ่นฝอยเชิงพาณิชย์:



เครื่องทำแห้งแบบพ่นฝอยสำหรับงานเภสัชกรรมความแม่นยำสูงอเนกประสงค์ PSD-50 ออกแบบมาเป็นพิเศษ

หอบริการที่สร้างขึ้นใหม่สำหรับลูกค้า



บริษัท Xiandao เป็นโรงงานมืออาชีพที่เชี่ยวชาญในการวิจัยกระบวนการ การออกแบบ และการประดิษฐ์สำหรับเครื่องเป่าพ่นฝอยและเครื่องบดย่อยของไหล

เร็วๆ นี้ เราจะนำเครื่องทำแห้งแบบพ่นฝอยสำหรับงานเภสัชกรรมที่มีความแม่นยำ PSD-50 อเนกประสงค์นี้เข้าสู่ศูนย์ทดสอบ ทั้งหมดนี้เพื่อตอบสนองความต้องการในการทดสอบที่เพิ่มขึ้นของผู้ใช้ส่วนใหญ่ในด้านการใช้งานอุตสาหกรรม เช่น ยา อาหาร เคมีภัณฑ์ ใหม่ พลังงานและวัสดุใหม่แน่นอน ความต้องการเหล่านี้มักกระจุกตัวอยู่ที่ข้อกำหนดของกระบวนการผลิตที่ซับซ้อนมากขึ้น คุณภาพของผลิตภัณฑ์ที่สูงขึ้น และผลการทดสอบที่สูงขึ้น ซึ่งส่วนใหญ่แสดงถึงแนวโน้มการพัฒนาของอุตสาหกรรมหลักในการใช้งานทางอุตสาหกรรมในระยะเวลาข้างหน้าแนวโน้มการพัฒนาได้กลายเป็นกังหันลมของการพัฒนาอุตสาหกรรม



◆ บริษัทได้จัดตั้งห้องปฏิบัติการพิเศษเพื่อให้บริการทดสอบแก่ลูกค้า (คิดค่าบริการ) และข้อมูลทางเทคนิคที่ได้รับจะเป็นพื้นฐานสำคัญในการเลือกและออกแบบสำหรับ

อุปกรณ์ขนาดใหญ่

◆ เรายังรับผิดชอบในการจัดหาการกำหนดค่าที่เหมาะสมของโรงงาน การเลือกรุ่นและการออกแบบ และเรายังแนะนำลูกค้าให้ปฏิบัติตามการติดตั้ง การแก้จุดบกพร่อง และการฝึกอบรมสำหรับผู้ปฏิบัติงาน และมอบประสบการณ์การปฏิบัติงานจริง



อ้างอิงไอ.ซี.พีอินเทอร์เฟซของตู้ควบคุมสำหรับชุด pfพชุดเครื่องเป่าแบบพ่นฝอย



ข้อมูลอ้างอิงเกี่ยวกับระบบอัตโนมัติ



ระบบควบคุมอัตโนมัติทางอุตสาหกรรมขั้นสูง



ระบบควบคุมอัตโนมัติประกอบด้วยตัวควบคุม PLC โดยใช้ตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ของบริษัท SIEMENS รุ่น S7-315 2DP และใช้ซอฟต์แวร์การเขียนโปรแกรม STEP 5.5 การเริ่มต้นและหยุดและการเชื่อมต่อกันของโรงงาน การควบคุมลูป PID และการเตือนพารามิเตอร์กระบวนการ และ เป็นต้น สามารถรับรู้ได้ระบบควบคุมจะยอมรับคำสั่งของผู้ปฏิบัติงานก่อน จากนั้นจึงตัดสินว่าเงื่อนไขตรรกะของโปรแกรมกระบวนการจะเป็นไปตามข้อมูลภาคสนามที่รวบรวมไว้หรือไม่หากมีการตั้งค่าเงื่อนไข โปรแกรมควบคุมจะส่งสัญญาณออกตามลำดับเฉพาะเพื่อเปิดหรือปิดอุปกรณ์ทุกชนิดในกระบวนการควบคุม



ส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักร HMI ได้รับการกำหนดค่าโดยซอฟต์แวร์กำหนดค่า SIMATIC WinCC ของ SIEMENS ซึ่งตระหนักถึงการทำงาน การตรวจสอบสถานะการทำงาน การวิเคราะห์ข้อมูล การบันทึกและการพิมพ์ของระบบควบคุมอุปกรณ์อบแห้งได้เสร็จสิ้นการผสมผสานระหว่างอุปกรณ์ภาคสนามและบุคลากรผ่าน HMI ผู้ปฏิบัติงานสามารถป้อนคำสั่ง และป้อนพารามิเตอร์กระบวนการหรือสูตรต่างๆ เพื่อให้การผลิตผลิตภัณฑ์ต่างๆ เสร็จสมบูรณ์ ในขณะเดียวกัน เราสามารถรับข้อมูลเกี่ยวกับสถานะของระบบได้เรายังสามารถสอบถามข้อมูลการผลิตปัจจุบันของระบบ หรือติดตาม (สอบถาม) ข้อมูลบันทึกที่สำคัญของกระบวนการผลิตในอดีตหากเกิดเหตุผิดปกติระบบจะส่งสัญญาณเตือน



ข้อมูลภาคสนามถูกรวบรวมผ่าน S7-315 PLC และข้อมูลที่รวบรวมได้จะแสดงและบันทึกบนคอมพิวเตอร์ซึ่งใช้ WinCC เป็นซอฟต์แวร์กำหนดค่าโดยใช้โมดูล CP343-1 ผ่านโปรโตคอล TCP/IP



ข้อมูลที่รวบรวมใน PLC จะถูกส่งไปยังคอมพิวเตอร์ระยะไกลผ่านเราเตอร์อุตสาหกรรม (HUB)



ซอฟต์แวร์ PLC และการเขียนโปรแกรมซอฟต์แวร์โฮสต์คอมพิวเตอร์ใช้โครงสร้างโปรแกรม S88 และการออกแบบโมดูลาร์



ตามวัตถุควบคุมที่แตกต่างกัน แม่แบบมอเตอร์ (สองประเภทรวมถึงการควบคุมอินเวอร์เตอร์และการควบคุมการเริ่มต้นโดยตรง) จะถูกเขียนขึ้น รวมถึงโมดูลวาล์ว แม่แบบอินพุตแบบอะนาล็อก แม่แบบเอาต์พุตแบบอะนาล็อก แม่แบบลูปควบคุม PID และอื่น ๆ



ในมุมมองของการควบคุมกระบวนการ บล็อก GRAPH ของ SIEMENS ถูกนำไปใช้กับการเขียนโปรแกรม ทำให้กระบวนการชัดเจนขึ้น



กระบวนการทำให้แห้งได้รับการขัดเกลาเป็นกระบวนการเล็กๆ หลายกระบวนการ (เช่น การทำงานแบบเย็น การทำงานแบบร้อน การใช้น้ำ การทำงานของวัสดุ การทำให้แห้ง เป็นต้น)



จุดประสงค์ของระบบควบคุมอัตโนมัติคือเพื่อให้แน่ใจว่าอุปกรณ์ทำงานปกติและบรรลุความเสถียรของคุณภาพผลิตภัณฑ์โดยการควบคุมและตรวจสอบพารามิเตอร์กระบวนการที่สำคัญของเครื่องเป่าพ่นสี
