SGS น้ำมันความร้อนต่อเนื่องสายพานเครื่องอบแห้งสูญญากาศแบบหมุนGS

รายละเอียดสินค้า

VBD ซีรี่ส์เครื่องเป่าสายพานสุญญากาศ

VBNS ชุด คต่อเนื่อง เครื่องดูดฝุ่น NSelt NSไรเออร์ สำหรับ แข็ง (เครื่องอบแห้งสายพานตาข่าย) (เครื่องอบแห้งสายพานสุญญากาศสมุนไพร) ( เครื่องอบแห้งสายพานสุญญากาศ, เข็มขัด พิมพ์ NSไรเออร์ )

โรงงานอบแห้งสายพานสุญญากาศได้รับการออกแบบสำหรับการชาร์จผลิตภัณฑ์ที่เป็นของเหลวหรือของแข็งอย่างต่อเนื่องแกรนูลที่แห้งยังถูกปล่อยออกอย่างต่อเนื่องและภายใต้สภาวะห้องปลอดเชื้อ (GMP)หลังจากกระบวนการทำให้แห้ง ผลิตภัณฑ์สามารถสีและปรับแต่งได้ การอบแห้งด้วยสายพานสุญญากาศถือได้ว่าเป็นวิธีการทำให้แห้งที่ประหยัดและอ่อนโยนที่สุดวิธีหนึ่ง

คำอธิบายทั่วไป

เครื่องเป่าสายพานแบบหลายชั้นที่เป็นของแข็งแบบสุญญากาศอุณหภูมิต่ำเป็นอุปกรณ์ทำแห้งแบบสายพานสุญญากาศชนิดหนึ่งซึ่งปิดสนิทและป้อนและคายประจุอย่างต่อเนื่องใช้ได้กับของแข็ง ผลึก เม็ด ผง ยา ผลไม้ และวัตถุดิบอื่น ๆ ทุกชนิด.

VBD Series Vacuum Belt Dryer เป็นอุปกรณ์ป้อนและคายประจุแบบสุญญากาศอย่างต่อเนื่องผลิตภัณฑ์ของเหลวถูกลำเลียงเข้าสู่ตัวเครื่องเครื่องเป่าโดยปั๊มป้อน กระจายอย่างสม่ำเสมอบนสายพานโดยใช้อุปกรณ์จ่ายน้ำภายใต้สุญญากาศสูง จุดเดือดของของเหลวจะลดลงน้ำในของเหลวระเหยไปสายพานเคลื่อนที่บนแผ่นความร้อนอย่างสม่ำเสมอไอน้ำ น้ำร้อน และน้ำมันร้อนสามารถใช้เป็นสื่อความร้อนได้ด้วยการเคลื่อนตัวของสายพาน ผลิตภัณฑ์ต้องผ่านการระเหย การทำให้แห้ง และการทำให้เย็นลงตั้งแต่ต้นจนจบอุณหภูมิจะลดลงตลอดกระบวนการนี้ และสามารถปรับเปลี่ยนผลิตภัณฑ์ต่างๆ ได้เครื่องบดสูญญากาศแบบพิเศษติดตั้งอยู่ที่ปลายท่อเพื่อผลิตผลิตภัณฑ์ขั้นสุดท้ายขนาดต่างๆผลิตภัณฑ์ผงแห้งหรือเม็ดเล็กสามารถบรรจุโดยอัตโนมัติหรือดำเนินการในขั้นตอนต่อไป

VBD Series Vacuum Belt Dryer เปลี่ยนการเป่าแห้งแบบคงที่แบบดั้งเดิมเป็นการเป่าแห้งแบบไดนามิกด้วยสุญญากาศ ลดเวลาการเป่าแห้งจาก 8-20 ชั่วโมงเป็น 20-80 นาทีในเครื่องอบแห้งแบบสายพานสุญญากาศ อุณหภูมิการอบแห้งสามารถปรับได้สำหรับผลิตภัณฑ์ต่างๆแก้ปัญหาเรื่องอุณหภูมิสูงด้วยเครื่องพ่นแห้งแบบพ่นฝอยและปัญหาการเสียสภาพเนื่องจากใช้เวลาในการอบแห้งนานกับเตาอบแห้งแบบเดิมสี ความสามารถในการละลาย การเก็บรักษาส่วนผสมของผลิตภัณฑ์แห้งจากเครื่องอบสายพานสุญญากาศหาที่เปรียบมิได้

หลักการทำงาน:

อุปกรณ์เป็นห้องสุญญากาศ โดยมีสายพานลำเลียงวัสดุ PTFE (เทฟลอน) จัดเรียงอยู่ภายในผ่านตัวกระจายสูญญากาศแบบต่อเนื่องที่ด้านบนของอุปกรณ์ วัสดุจะถูกกระจายไปยังสายพานลำเลียงอย่างต่อเนื่องตามลักษณะของวัสดุ ความหนาของการกระจายวัสดุสามารถปรับได้ (3 มม. ~ 30 มม.)สายพานลำเลียงจะส่งต่อไปยังปลายอีกด้านของสายพานลำเลียงอย่างช้าๆ และด้านล่างของสายพานลำเลียงจะเป็นโซนความร้อนที่ส่งพลังงานความร้อนไปยังสายพานลำเลียงในระหว่างกระบวนการส่งน้ำ น้ำในวัสดุบนสายพานลำเลียงจะระเหยอย่างต่อเนื่อง และไอน้ำจะถูกสูบอย่างรวดเร็วด้วยปั๊มสุญญากาศ เมื่อวัสดุมาถึงปลายด้านหนึ่งของสายพานลำเลียง มันจะตกลงสู่ชั้นที่สองโดยตัวมันเองดังนั้นกระบวนการอบแห้งดังกล่าวจึงทำซ้ำจนกว่าวัสดุจะแห้งเพื่อให้เป็นไปตามข้อกำหนดการอบแห้ง

ตามขนาดความจุของลูกค้าและข้อกำหนดในกระบวนการ สายพานลำเลียงแบบหลายชั้นในภาชนะสูญญากาศได้รับการออกแบบและจัดเรียงด้วยตัวป้อนของแข็งแบบต่อเนื่องและอุปกรณ์กระจายวัสดุ ในสภาวะสุญญากาศ วัตถุดิบที่ต้องทำให้แห้งอย่างต่อเนื่องจะถูกป้อน ลูกค้าจะทราบถึงการป้อนอย่างต่อเนื่องและการกระจายอย่างสม่ำเสมอบนสายพานเครื่องเป่าเนื่องจากมีการกวนวัสดุอย่างต่อเนื่องในกระบวนการทำให้แห้งอย่างไม่หยุดยั้งเพื่อเพิ่มความเร็วของอัตราการระเหยและเวลา และในขณะเดียวกันผลิตภัณฑ์ก็จะมีความสม่ำเสมอในกระบวนการทำให้แห้งอุณหภูมิการอบแห้งสำหรับสายพานลำเลียงแต่ละเส้นสามารถปรับได้ตั้งแต่ 20 ℃ ถึง 180 ℃ นอกจากนี้ยังสามารถปรับความเร็วของสายพานลำเลียงได้อีกด้วย ดังนั้นจึงสามารถปรับให้เข้ากับเส้นโค้งการอบแห้งสำหรับวัสดุใดๆ ก็ได้ ทำให้แห้งในระดับปานกลางสามารถปรับเวลาเริ่มต้นการปล่อยได้ภายใน 20 นาทีถึง 90 นาทีหลังจากที่วัสดุเข้าสู่เครื่องอบผ้า

สุดท้ายที่จุดสิ้นสุดการถ่ายเท วัสดุจะตกลงไปในร่องลำเลียง และลำเลียงด้วยสกรูลำเลียงไปยังทางออกหากผลิตภัณฑ์แห้งต้องมีกระบวนการเจียร ก็สามารถบดภายใต้สภาวะสุญญากาศ หลีกเลี่ยงไม่ให้ฝุ่นฟุ้ง เพิ่มผลผลิต และแก้ปัญหามลภาวะหลังจากผ่านการคัดกรองบดแล้ว จำนวนตาข่ายของผลิตภัณฑ์สามารถปรับได้ระหว่าง 20meshes-200meshes และสุดท้ายผลิตภัณฑ์จะถูกลำเลียงไปยังถังเก็บวัสดุ จนกระทั่งกระบวนการนี้ การปล่อยและการทำให้แห้งอย่างต่อเนื่องสำเร็จ และการผลิตจะขนส่งลง กระบวนการสตรีมเช่นขั้นตอนการบรรจุและอื่น ๆ

นอกจากนี้ สำหรับผลิตภัณฑ์แห้ง การปล่อยผลิตภัณฑ์อย่างต่อเนื่องสามารถทำได้ผ่านอุปกรณ์ดูดฝุ่นอย่างต่อเนื่องและตัวเก็บวัสดุสุญญากาศในเวลาเดียวกัน การกู้คืนตัวทำละลายอินทรีย์สามารถรับรู้ ซึ่งสามารถแก้ปัญหาของการปกป้องสิ่งแวดล้อม และเพิ่มผลผลิตของการกู้คืนตัวทำละลาย

ข้อเสียของเครื่องเป่าแบบดั้งเดิม

เครื่องเป่าสุญญากาศแบบต่อเนื่องที่อุณหภูมิต่ำเป็นแนวคิดใหม่ของอุปกรณ์ทำแห้งแบบประหยัดพลังงานและประสิทธิภาพสูง ซึ่งได้รับการพัฒนาอย่างประสบความสำเร็จหลังจากการเปรียบเทียบข้อดีและข้อเสียของการพ่นแห้งแบบธรรมดาและการแช่แข็งแบบแช่เยือกแข็งซ้ำแล้วซ้ำเล่า

ในหลักสูตรการอบแห้งผลิตภัณฑ์เช่นในยาจีนโบราณ ยาตะวันตก เคมี อาหาร ผลิตภัณฑ์ดูแลสุขภาพ และอุตสาหกรรมอื่น ๆ การทำแห้งแบบพ่นฝอยมีประโยชน์ต่อต้นทุน แต่มีข้อบกพร่องอย่างมากในการละลายของผลิตภัณฑ์ โปรดปรานดั้งเดิม และรูปร่างของผงแป้ง ซึ่งไม่สามารถทำอะไรกับผลิตภัณฑ์ที่มีความหนืดสูงและผลิตภัณฑ์ที่ไวต่อความร้อนได้เล็กน้อยการทำแห้งแบบแช่เยือกแข็งแบบธรรมดาจะได้ผลิตภัณฑ์ที่มีความสามารถในการละลายที่ดีเยี่ยมและมีคุณภาพสูง แต่ผลผลิตต่ำเกินไป และต้นทุนก็สูงเกินไป

ลักษณะและข้อดีของการทำแห้งแบบสุญญากาศต่อเนื่องที่อุณหภูมิต่ำเอ้อ

กระบวนการทำเครื่องทำลมแห้งแบบต่อเนื่องที่อุณหภูมิต่ำทำดัชนีเพียงบางส่วนระหว่างอุปกรณ์ทั้งสองระหว่างกัน เพื่อให้แน่ใจว่าจะไม่มีการเปลี่ยนแปลงธรรมชาติดั้งเดิมของวัสดุ เช่น ความไวต่อความร้อน ความสามารถในการละลาย รสชาติดั้งเดิม กลิ่นหอม และอื่นๆ นอกจากการก่อตัวรูปร่างแล้ว ดีซึ่งสามารถรับรู้ได้ว่าผลิตภัณฑ์แห้งมีรูพรุนและหลวมภายในโดยคงลักษณะวัสดุดั้งเดิมและรูปลักษณ์ที่ดีเนื่องจากอุณหภูมิต่ำและการอบแห้งแบบสุญญากาศจึงสามารถตอบสนองความต้องการการประมวลผลของวัสดุที่ละเอียดอ่อนที่สุด และใช้กันอย่างแพร่หลายในอุตสาหกรรมชีวภาพ ยา อาหาร เคมีอุปกรณ์มีคุณสมบัติต่างๆ เช่น การประหยัดพลังงาน อุณหภูมิต่ำ ผลผลิตสูง ประสิทธิภาพการทำงานที่มั่นคง ปลอดภัย และเชื่อถือได้

เครื่องเป่าสุญญากาศแบบต่อเนื่องที่อุณหภูมิต่ำสามารถฝ่าฟันปัญหาที่ยากในทางเทคนิคของการป้อนและการคายประจุอย่างต่อเนื่องภายใต้สภาวะสุญญากาศ ซึ่งเปลี่ยนการอบแห้งแบบคงที่ให้กลายเป็นการเป่าแห้งแบบไดนามิกได้สำเร็จ โดยตระหนักถึงการป้อน การคายประจุ และการขึ้นรูปอย่างต่อเนื่องผ่านการบดในสถานะสุญญากาศ มลพิษและการลดการเกิดออกซิเดชันของวัสดุที่ออกซิไดซ์ได้ กระบวนการผลิตทั้งหมดบรรลุการผลิตที่ปิดสนิท ซึ่งส่งผ่านท่อ อัตโนมัติ ต่อเนื่อง ดังนั้นผลผลิตของผงแห้งถึงมากกว่า 99% และอัตราการกู้คืนตัวทำละลายมากกว่า 90 %. เนื่องจากมีการรับรู้ระบบการจัดการการทำงานของอินเทอร์เฟซระหว่างคนกับเครื่องจักร ผลผลิตของผลิตภัณฑ์แห้งจึงดีขึ้นอย่างมาก และลดต้นทุนการผลิตในเวลาเดียวกัน ไม่ว่าอุปกรณ์หรือกระบวนการผลิตทั้งหมดจะปฏิบัติตามข้อกำหนด GMP ระดับชาติและการคุ้มครองสิ่งแวดล้อมอย่างเคร่งครัดหรือไม่ บรรลุ "ประสิทธิภาพสูง ประหยัดพลังงาน เป็นมิตรต่อสิ่งแวดล้อม ปกป้องสิ่งแวดล้อม" ใน "แผนห้าปี 12" ระดับชาติ " .

เครื่องเป่าสุญญากาศแบบต่อเนื่องอุณหภูมิต่ำเหมาะอย่างยิ่งสำหรับการทำให้แห้งของวัสดุที่มีความหนืดสูง ไขมันสูง น้ำตาลสูง ซึ่งยากเกินกว่าจะแก้ไขสำหรับเครื่องพ่นแห้งแบบพ่นฝอยและเตาอบสุญญากาศและยังสามารถรักษาเสถียรภาพและความสม่ำเสมอของชุดผลิตภัณฑ์ได้

คุณสมบัติทางเทคนิค:

1. ในสถานะสุญญากาศเพื่อให้ป้อนและระบายอย่างต่อเนื่อง ปริมาณการป้อนสามารถตั้งค่าได้อย่างอิสระตามความต้องการ

2. ระบบทำความร้อนโดยใช้ไอน้ำ น้ำร้อน และเครื่องทำความร้อนไฟฟ้า ถ่ายโอนไปยังความร้อนจากน้ำมันร้อนและรูปแบบอื่นๆ

3. อุณหภูมิการอบแห้งสามารถปรับได้ตั้งแต่ 20 ℃ ถึง 180 ℃ และใน 20 นาทีถึง 90 นาที จะเริ่มปล่อยวัสดุออกอย่างต่อเนื่องจนกว่าการผลิตเป็นชุดจะเสร็จสิ้น

4. แทร็กทำจากวัสดุเทฟลอนการทำงานที่มั่นคงพื้นที่ทำความร้อนที่เชื่อถือได้และสม่ำเสมอความเร็วของแทร็กสามารถปรับได้และจำนวนชั้น 2 ถึง 10 ชั้นกำหนดตามความต้องการการผลิตของผู้ใช้

5. ใช้อุปกรณ์กระจายวัสดุที่หลากหลายซึ่งสามารถปรับให้เข้ากับการอบแห้งสำหรับของเหลว สารสกัด ผง และวัสดุเม็ดเป็นต้น..

6. ติดตั้งระบบบดอัตโนมัติภายใต้สภาวะสุญญากาศ สามารถเลือกหมายเลขตาข่ายสำหรับอนุภาคแห้งได้ตามความต้องการของผู้ใช้

7. ด้วยระบบทำความสะอาด CIP ทำความสะอาดอัตโนมัติ สะดวก รวดเร็ว

8. การเลือกหน่วยสูญญากาศคุณภาพสูงและการออกแบบและผสมผสานอย่างพิถีพิถันด้วยอัตราการสูบน้ำที่สูงอย่างต่อเนื่องและสูญญากาศที่เสถียร

9. ใช้พลังงานต่ำ ไม่เสียสาม เสียงรบกวนต่ำ

10. ปฏิบัติตามข้อกำหนดของการรับรอง GMP อย่างเต็มที่

ข้อดีที่สำคัญ:

กระบวนการทั้งชุดเป็นแบบอัตโนมัติ ไปป์ไลน์ ต่อเนื่อง ตั้งโปรแกรมไว้

เสร็จสิ้นกระบวนการทำให้แห้งในสุญญากาศภายใต้อุณหภูมิต่ำ ไม่มีการเปลี่ยนแปลงธรรมชาติไปเป็นวัสดุที่ไวต่อความร้อน ไม่มีโอกาสเกิดการปนเปื้อน

เหมาะสำหรับการอบแห้งวัสดุที่มีความยากสูงทุกชนิดวัสดุที่มีความหนืดสูงไม่ติดกับสายพาน (เทฟลอน PTFE สำหรับสายพานลำเลียง) และรูปร่างของวัสดุคริสตัลจะไม่เสียหายหลังจากถูกทำให้แห้ง

สามารถปรับความแห้งของวัสดุ (ความชื้น) ได้

การใช้พลังงานเพียง 1/3 ของเครื่องทำลมแห้งแบบพ่นฝอยแบบแรงเหวี่ยงสำหรับเอาต์พุตเดียวกัน และ 1/6 ของเครื่องทำลมแห้งแบบแช่แข็ง

ปริมาณความชื้นของผลิตภัณฑ์สามารถปรับให้เหมาะสมและรวมกับพารามิเตอร์หลัก เช่น อุณหภูมิ ระดับสุญญากาศ และความเร็วของกระบวนการทำให้แห้ง เพื่อให้อัตราการใช้อุปกรณ์ทำงานให้เกิดประโยชน์สูงสุดทางเศรษฐกิจ

ใช้ระบบการเขียนโปรแกรมและการควบคุมอัตโนมัติของหน้าจอสัมผัส PLC และกำหนดค่าด้วยอุปกรณ์ป้องกันอย่างต่อเนื่องระบบอัตโนมัติระดับสูงสามารถลดต้นทุนการทำงานของแรงงานได้อย่างมาก

เครื่องนี้มีการออกแบบที่เหมาะสม โครงสร้างกะทัดรัด สะดวกในการติดตั้งและทดสอบการทำงาน และเหมาะสำหรับการติดตั้งภายใต้สภาวะการทำงานส่วนใหญ่

เหมาะสำหรับงานจำนวนมาก ต่อเนื่อง อัตโนมัติ

ตรงกันข้ามกับ คล้ายกัน แห้งแบบดั้งเดิมเอ้อ

เทคนิค ข้อมูลจำเพาะ

หมายเหตุ: หากตัวทำละลายเป็นตัวทำละลายอินทรีย์ (เอทานอล อะซีโตน เมทานอล ฯลฯ) การระเหยของอุปกรณ์จะดีขึ้นอย่างมาก

อัตราการระเหยมีความเกี่ยวข้องอย่างใกล้ชิดกับอุณหภูมิของกระบวนการทำให้แห้ง

ขอบเขตการใช้งาน

โดยทั่วไป VBD ชุดนี้เหมาะสำหรับการอบแห้งวัสดุต่างๆ เช่น การแพทย์แผนจีน การแพทย์ตะวันตก อาหาร เคมี และอุตสาหกรรมอื่นๆ

ของแข็ง ผลึก เม็ด ผง เม็ด ผลไม้ และวัตถุดิบอื่น ๆ

วัสดุที่ออกซิไดซ์ได้, ระเบิด, ระคายเคืองอย่างรุนแรง, วัสดุที่เป็นพิษสูง

ผลิตภัณฑ์ที่ต้องการกู้คืนตัวทำละลายทุกชนิด

ขอบเขตการใช้งานเฉพาะมีดังนี้:

1. เครื่องอบแห้งแบบสายพานสุญญากาศ (VBD) ส่วนใหญ่จะใช้ในการทำให้แห้งหลายชนิดของของเหลวหรือวางวัตถุดิบ เช่นยาแผนโบราณและตะวันตก อาหาร ผลิตภัณฑ์ชีวภาพ สารเคมี อาหารเพื่อสุขภาพ วัตถุเจือปนอาหาร ฯลฯ โดยเฉพาะอย่างยิ่งเหมาะสำหรับการอบแห้งวัสดุที่มี ความหนืดสูง การรวมตัวง่าย หรือเทอร์โมพลาสติก ความไวต่อความร้อน หรือวัสดุที่ไม่สามารถทำให้แห้งด้วยเครื่องอบผ้าแบบดั้งเดิมสำหรับวัสดุข้างต้น VBD เป็นตัวเลือกที่ดีที่สุด

2. อุตสาหกรรมยา: สารสกัดจากยาจีน, สารสกัดจากพืช, ตัวอ่อนไข่, ชุด PVPK, ของเหลวหมัก ฯลฯ อุตสาหกรรมอาหาร: สารสกัดจากมอลต์, คาร์โบไฮเดรต, เครื่องดื่มสำเร็จรูป, ผงชา, ผงโกโก้, ข้าวโพด ฯลฯ

3. อุตสาหกรรมเคมี: แบตเตอรี่ลิเธียม emamectin benzoate เป็นต้น

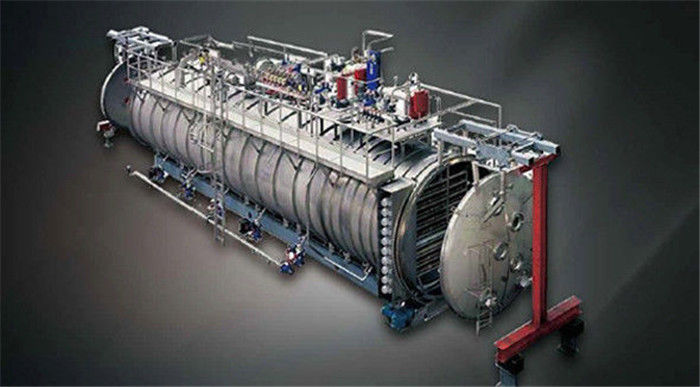

การอ้างอิงถึงภาพถ่ายทางกายภาพบางส่วนของเครื่องเป่าสายพานแบบแข็งอุณหภูมิต่ำแบบสุญญากาศ:
