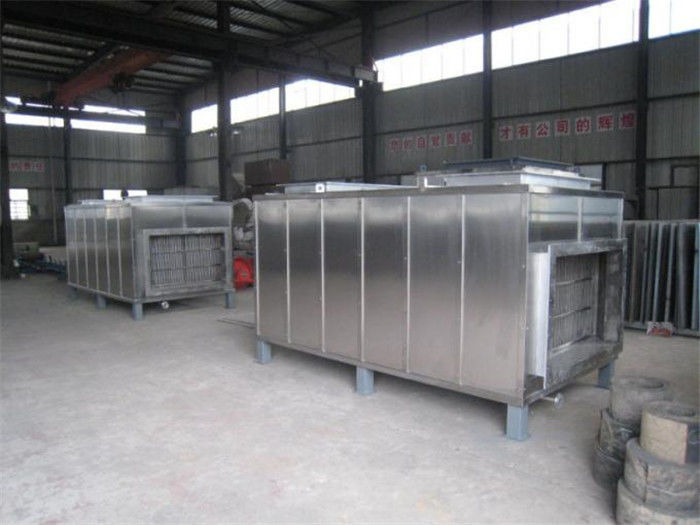

ระบบกู้คืนความร้อนจากขยะ 316L ที่เข้ากันได้ดี

รายละเอียดสินค้า

RH ซีรี่ส์ ระบบระบายความร้อนทิ้ง

รายละเอียดสินค้า: อุปกรณ์สเปรย์อบแห้งหน่วยระบายความร้อนทิ้งโครงสร้างขนาดกะทัดรัด / ระบบระบายความร้อนทิ้ง

การแนะนำสินค้า:

ตัวระบายความร้อนทิ้งเป็นรูปแบบของเครื่องแลกเปลี่ยนความร้อนซึ่งก๊าซเสียร้อนจากเตาเผาจะถูกดำเนินการอย่างต่อเนื่องตามระบบของปล่องไฟที่ให้ความร้อนแก่อากาศที่เข้ามาหรือเชื้อเพลิงที่เป็นก๊าซ

สายการผลิต XIANDAO การอบแห้งด้วยเครื่องแลกเปลี่ยนความร้อนที่มีประสิทธิภาพในการกู้คืนความร้อนเหลือทิ้ง: สถานการณ์ที่สะอาดเป็นพิเศษประโยชน์ที่มีประสิทธิภาพที่ท่อระบายความร้อน 200 withC พร้อมอากาศบริสุทธิ์165ºCเข้าไปในเตาอบเพื่อลดการใช้พลังงานเครื่องทำความร้อนไฟฟ้าของเตาอบ

ลักษณะของเครื่องอุ่นอากาศแบบจานหกเหลี่ยมนี้:
เมื่อเทียบกับเครื่องอุ่นแบบดั้งเดิมเครื่องทำความร้อนล่วงหน้าแผ่นนี้มีความหนาแน่นของพื้นผิวความร้อนสูงทนต่อการกัดกร่อนได้ดีอายุการใช้งานยาวนานโครงสร้างที่กะทัดรัดครอบคลุมพื้นที่ที่เล็กกว่าแรงดันตกมีขนาดเล็กค่าสัมประสิทธิ์การรั่วไหลต่ำ
ระบบ Counter-flow มีประสิทธิภาพสูงช่องก๊าซแนวตั้งและทำความสะอาดง่าย

เทคนิค ดัชนีประสิทธิภาพ /พารามิเตอร์:

ลักษณะสำคัญของท่อความร้อน:

1. เริ่มต้นอย่างรวดเร็วการถ่ายเทความร้อนอย่างรวดเร็ว
2. ความต้านทานความร้อนขนาดเล็กความสม่ำเสมอของอุณหภูมิที่ดี
3. การนำความร้อนสูง14MW / mC
4. ความสามารถในการถ่ายเทความร้อนขนาดใหญ่
5. ช่วงอุณหภูมิกว้าง
6. แรงดันใช้งานต่ำ
7. เข้ากันได้ดี
8. อายุการใช้งานยาวนาน
9. แอปพลิเคชั่นที่ปลอดภัยและเชื่อถือได้
10. องค์ประกอบการถ่ายเทความร้อนไม่ว่าจะอยู่ในสถานะกระตุ้นความร้อนหรือสถานะคงที่จะไม่ก่อให้เกิดอันตรายใด ๆ ต่อสารกัมมันตรังสีในร่างกายมนุษย์

ความได้เปรียบ:

หม้อต้มความร้อนทิ้งและหม้อไอน้ำกู้ความร้อนรวมถึงกระบวนการของเครื่องทำความร้อนด้วยแก๊สฮีตเตอร์ไอน้ำเครื่องทำอากาศเสริม ฯลฯ พื้นผิวครีบด้านนอกเพิ่มพื้นที่ถ่ายเทความร้อนปรับปรุงการเปลี่ยนแปลงประสิทธิภาพเชิงความร้อนการใช้ X-ray อัลตราซาวนด์ผงแม่เหล็ก วิธีการทดสอบแบบไม่ทำลายเช่นการซึมผ่านเพื่อให้มั่นใจในคุณภาพของอุปกรณ์

ข้อกำหนดทางเทคนิค:

รูปและแผนผังของเครื่องแลกเปลี่ยนความร้อนจากก๊าซ - อากาศ:

แนะนำเทคโนโลยีท่อความร้อน

ท่อความร้อนเป็นองค์ประกอบการนำความร้อนชนิดใหม่ที่มีการนำความร้อนสูงมากตั้งแต่ทศวรรษที่ 80 ได้รับการพัฒนาก๊าซท่อความร้อน - เครื่องแลกเปลี่ยนความร้อนก๊าซท่อความร้อน - เครื่องแลกเปลี่ยนความร้อนด้วยน้ำท่อความร้อนเสีย - เตาเผาไอน้ำเกือกม้าเครื่องกำเนิดไอน้ำท่อความร้อนท่อระบายความร้อนและผลิตภัณฑ์ท่อความร้อนอื่น ๆท่อความร้อนที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมวัสดุก่อสร้างอุตสาหกรรมโลหะเคมีและปิโตรเคมีวิศวกรรมไฟฟ้าอุตสาหกรรมสิ่งทออุตสาหกรรมแก้ววิศวกรรมไฟฟ้าและอิเล็กทรอนิกส์เป็นต้น

หลักการทำงานของท่อความร้อน

ท่อความร้อนเป็นส่วนประกอบหลักของเครื่องระเหยท่อความร้อนทิ้งการถ่ายเทความร้อนผ่านเฟสเปลี่ยนความร้อนแฝงของตัวกลางในการทำงานในท่อสุญญากาศแบบปิดประสิทธิภาพการถ่ายเทความร้อนคล้ายกับคุณสมบัติเป็นสื่อกระแสไฟฟ้าของตัวนำยิ่งยวดมีความสามารถในการถ่ายเทความร้อนสูงและมีประสิทธิภาพในการถ่ายเทความร้อนที่ดีท่อความร้อนแรงโน้มถ่วงโดยทั่วไปเป็นดังภาพที่แสดงให้เห็นท่อที่ปิดสนิทจะถูกคายออกจากนั้นเต็มไปด้วยตัวกลางในการทำงานจำนวนเล็กน้อยและปลายด้านล่างของท่อความร้อนจะถูกทำให้ร้อนของเหลวที่ใช้งานจะดูดซับความร้อนและกลายเป็นไอน้ำภายใต้ความแตกต่างของความดันเล็กน้อยไอน้ำจะไปที่ปลายท่อความร้อนและปล่อยความร้อนออกสู่ภายนอกจากนั้นตัวกลางที่ทำงานจะควบแน่นเป็นของเหลว อีกครั้งของเหลวตามผนังด้านในของท่อความร้อนจะกลับไปที่ส่วนที่ให้ความร้อนส่วนล่างภายใต้การกระทำของแรงโน้มถ่วงแล้วดูดซับความร้อนอีกครั้ง.เกิดซ้ำถ่ายเทความร้อนจากปลายด้านหนึ่งไปยังอีกด้านหนึ่งอย่างต่อเนื่อง

เนื่องจากเป็นการถ่ายเทความร้อนแบบเปลี่ยนเฟสความต้านทานความร้อนของท่อความร้อนจึงมีขนาดเล็กมากท่อความร้อนจึงมีความสามารถในการถ่ายเทความร้อนที่ใหญ่กว่าและมีความแตกต่างของอุณหภูมิที่น้อยกว่าและโครงสร้างท่อความร้อนนั้นเรียบง่ายมีลักษณะการระบายความร้อนทางเดียวโดยเฉพาะอย่างยิ่งเนื่องจากกลไกที่เป็นเอกลักษณ์ของท่อความร้อนการแลกเปลี่ยนความร้อนระหว่างของเหลวเย็นและของร้อนจะดำเนินการภายนอกท่อและสามารถเพิ่มการถ่ายเทความร้อนได้อย่างง่ายดาย

ลักษณะโครงสร้างของท่อแลกเปลี่ยนความร้อน:

1. ติดตั้งง่ายการติดตั้งอุปกรณ์กู้คืนความร้อนเหลือทิ้งไม่จำเป็นต้องดัดแปลงเกือกม้าไอน้ำเดิมหรือเตาเผาอุตสาหกรรมไม่มีข้อ จำกัด ด้านสิ่งแวดล้อมท่อความร้อนสามารถออกแบบตามความต้องการของสิ่งแวดล้อม

2. ปลอดภัยและเชื่อถือได้ความร้อนของท่อความร้อนเป็นสิ่งที่ดีการถ่ายเทความร้อนที่รวดเร็วมีประสิทธิภาพสูงการสั่นพ้องเกิดขึ้นระหว่างการถ่ายเทความร้อนไม่ก่อให้เกิดสิ่งสกปรกและความต้านทานการระบายอากาศจะไม่ส่งผลกระทบต่อเตาเผาเกือกม้าหรือเตาเผาของงานปกติภายใต้สภาวะใด ๆ

3. ความแปรปรวนของความหนาแน่นท่อความร้อนสามารถเปลี่ยนพื้นที่ถ่ายเทความร้อนของส่วนระเหยได้อย่างอิสระหมายความว่าท่อความร้อนสามารถลดพื้นที่ทำความร้อนในการดูดซับความร้อนและเพิ่มพื้นที่ระบายความร้อนของความร้อนที่ปล่อยออกมาหรือท่อความร้อนสามารถเพิ่มพื้นที่ทำความร้อนในการดูดซับความร้อนและลดพื้นที่ระบายความร้อนของความร้อนที่ปล่อยออกมา

4. แอพพลิเคชั่นกว้าง ๆสามารถใช้ในอาหารการควบคุมวัสดุก่อสร้างเหล็กอิเล็กทรอนิกส์เคมีภัณฑ์การแปรรูปไม้กระดาษยาเสื้อผ้าเครื่องดื่มเครื่องจักรและอุตสาหกรรมอื่น ๆสามารถปรับให้เข้ากับสภาพแวดล้อมการทำงานที่รุนแรงได้หลากหลาย

5. อายุการใช้งานยาวนานทนต่อการกัดกร่อนอุณหภูมิสูงอายุการใช้งาน 8-10 ปี

6. ประหยัดพลังงานประหยัดพลังงาน 10% -30% ลดการปล่อย 10% -20% เวลาในการกู้คืนการลงทุนอุปกรณ์สั้น 3-10 เดือนสามารถกู้คืนการลงทุนได้เต็มรูปแบบ

7. บำรุงรักษาง่ายง่ายต่อการกำจัดฝุ่นการบำรุงรักษาสะดวก

หลักการทำงาน

อากาศเปียกจะเข้าสู่พื้นที่ทำความร้อนจากด้านล่างของอุปกรณ์

หลังจากด้านล่างของท่อร้อนดูดซับความร้อนและสารทำงานในท่อร้อนจะถูกระเหยออกและดูดซับความร้อนที่ระเหยออกจากอากาศเปียกหลังจากการระเหยไอน้ำจะขึ้นไปที่ด้านบนของอากาศร้อนในขณะเดียวกันก็สามารถกลั่นตัวล่วงหน้าและปล่อยความร้อนที่อาจเกิดขึ้นไปยังบริเวณที่แผ่กระจายของอากาศร้อนและการควบแน่นจะย้อนกลับโดยแรงโน้มถ่วงที่หนักและรับความร้อนอย่างต่อเนื่องและส่งความร้อนซ้ำจากพื้นที่ทำความร้อนไปยังพื้นที่แผ่ความร้อนและให้ความร้อนสดใหม่เพื่อให้ความร้อนเหลือทิ้ง
