SUS316 เครื่องเป่าสายพานสูญญากาศ VBD แบบแข็งหลายชั้น

รายละเอียดสินค้า

เครื่องเป่าสายพานสูญญากาศ VBD Series

VBง ชุด คไม่เป็นอันตราย เครื่องดูดฝุ่น ขElt งไรเออร์ สำหรับ ของแข็ง (Mesh Belt Vacuum Drying Machine) (เครื่องเป่าสายพานสุญญากาศสกัดสมุนไพร) (เครื่องอบแห้งแบบสายพานสุญญากาศ, เข็มขัด ประเภท งไรเออร์)

เครื่องอบแห้งแบบสายพานต่อเนื่องอุณหภูมิต่ำสูญญากาศอัตโนมัติซีรีส์ VBD เป็นแนวคิดใหม่ของอุปกรณ์อบแห้งประสิทธิภาพสูงประหยัดพลังงานและรักษาสิ่งแวดล้อมที่พัฒนาบนพื้นฐานของการนำเทคโนโลยีขั้นสูงจากต่างประเทศ

คำอธิบายทั่วไป

เครื่องอบแห้งแบบสายพานแข็งหลายชั้นสุญญากาศอุณหภูมิต่ำเป็นอุปกรณ์อบแห้งชนิดสายพานสุญญากาศชนิดหนึ่งซึ่งปิดสนิทและให้อาหารและปล่อยอย่างต่อเนื่องใช้ได้กับของแข็งผลึกเม็ดผงยาผลไม้และวัตถุดิบอื่น ๆ ทุกชนิด

เครื่องเป่าสายพานสูญญากาศ VBD ซีรีส์เป็นอุปกรณ์อบแห้งแบบสูญญากาศให้อาหารและคายประจุอย่างต่อเนื่องผลิตภัณฑ์เหลวถูกลำเลียงเข้าสู่ตัวเครื่องเป่าโดยปั๊มฟีดกระจายบนสายพานโดยอุปกรณ์กระจายภายใต้สูญญากาศสูงจุดเดือดของของเหลวจะลดลงน้ำในของเหลวจะระเหยออกไปสายพานเคลื่อนบนแผ่นความร้อนอย่างเท่าเทียมกันสามารถใช้ไอน้ำน้ำร้อนและน้ำมันร้อนเป็นสื่อให้ความร้อนได้ด้วยการเคลื่อนตัวของสายพานผลิตภัณฑ์จะผ่านตั้งแต่จุดเริ่มต้นโดยการระเหยการทำให้แห้งและการระบายความร้อนไปจนถึงการระบายออกในที่สุดอุณหภูมิจะลดลงในกระบวนการนี้และสามารถปรับเปลี่ยนสำหรับผลิตภัณฑ์ต่างๆได้เครื่องบดสูญญากาศพิเศษติดตั้งไว้ที่ปลายปล่อยเพื่อผลิตผลิตภัณฑ์ขั้นสุดท้ายที่มีขนาดแตกต่างกันผลิตภัณฑ์ผงแห้งหรือเม็ดสามารถบรรจุโดยอัตโนมัติหรือดำเนินการต่อในกระบวนการต่อไป

เครื่องเป่าสายพานสูญญากาศ VBD ซีรีส์เปลี่ยนการอบแห้งแบบคงที่แบบเดิมเป็นการดูดฝุ่นแบบไดนามิกลดเวลาในการอบแห้งจาก 8-20 ชั่วโมงเป็น 20-80 นาทีในเครื่องเป่าสายพานสูญญากาศอุณหภูมิในการอบแห้งสามารถปรับได้สำหรับผลิตภัณฑ์ต่างๆแก้ปัญหาอุณหภูมิสูงด้วยเครื่องเป่าสเปรย์และปัญหาการสูญเสียสภาพเนื่องจากใช้เวลาอบแห้งนานด้วยเตาอบแห้งแบบเดิมสีความสามารถในการละลายการเก็บรักษาส่วนผสมของผลิตภัณฑ์แห้งจากเครื่องเป่าสายพานสุญญากาศนั้นหาที่เปรียบมิได้

หลักการทำงาน:

อุปกรณ์ดังกล่าวเป็นห้องสุญญากาศโดยมีสายพานลำเลียงวัสดุ PTFE (เทฟลอน) จัดอยู่ภายในผ่านตัวจัดจำหน่ายสูญญากาศแบบต่อเนื่องที่ด้านบนของอุปกรณ์วัสดุจะถูกกระจายไปยังสายพานลำเลียงอย่างต่อเนื่องตามลักษณะของวัสดุสามารถปรับความหนาของการกระจายของวัสดุได้ (3mm ~ 30mm)สายพานลำเลียงจะลำเลียงอย่างช้าๆไปยังปลายอีกด้านหนึ่งของสายพานลำเลียงและด้านล่างของสายพานจะมีโซนความร้อนที่จ่ายพลังงานความร้อนให้กับสายพานลำเลียงในระหว่างกระบวนการส่งผ่านน้ำในวัสดุบนสายพานลำเลียงจะระเหยอย่างต่อเนื่องและไอน้ำจะถูกสูบอย่างรวดเร็วโดยปั๊มสุญญากาศเมื่อวัสดุมาถึงปลายด้านหนึ่งของสายพานลำเลียงวัสดุนั้นจะตกลงไปที่ชั้นที่สองดังนั้นกระบวนการอบแห้งดังกล่าวจะถูกทำซ้ำจนกว่าวัสดุจะแห้งถึงข้อกำหนดในการอบแห้ง

ตามขนาดความจุและความต้องการของลูกค้าสายพานลำเลียงหลายชั้นในภาชนะสูญญากาศได้รับการออกแบบและจัดเรียงผ่านเครื่องป้อนของแข็งอย่างต่อเนื่องและอุปกรณ์กระจายวัสดุในสภาวะสุญญากาศวัตถุดิบที่ต้องทำให้แห้งอย่างต่อเนื่องจะถูกป้อนลูกค้าจะตระหนักถึงการให้อาหารอย่างต่อเนื่องและการกระจายที่สม่ำเสมอบนสายพานเครื่องเป่าเนื่องจากวัสดุถูกกวนอย่างต่อเนื่องในกระบวนการอบแห้งอย่างไม่หยุดยั้งเพื่อเร่งอัตราการระเหยและเวลาและในขณะเดียวกันก็มั่นใจได้ถึงความสม่ำเสมอของผลิตภัณฑ์ในกระบวนการอบแห้งอุณหภูมิในการอบแห้งสำหรับสายพานลำเลียงแต่ละเส้นสามารถปรับได้ตั้งแต่ 20 ℃ถึง 180 ℃นอกจากนี้ยังสามารถปรับความเร็วในการเคลื่อนย้ายได้ด้วยดังนั้นจึงสามารถปรับให้เข้ากับเส้นโค้งการอบแห้งสำหรับวัสดุใด ๆ ได้โดยมีการอบแห้งในระดับปานกลางเวลาเริ่มต้นการปล่อยสามารถปรับได้ภายใน 20 นาทีถึง 90 นาทีหลังจากวัสดุเข้าสู่เครื่องอบผ้า

ในที่สุดเมื่อสิ้นสุดการระบายวัสดุจะตกลงไปในร่องลำเลียงและเคลื่อนย้ายโดยสกรูลำเลียงไปยังทางออกหากผลิตภัณฑ์แห้งต้องการกระบวนการบดก็สามารถบดได้ภายใต้สภาวะสูญญากาศหลีกเลี่ยงการบินของฝุ่นเพิ่มผลผลิตของผลิตภัณฑ์และแก้ปัญหามลพิษหลังจากผ่านการคัดกรองแล้วจำนวนตาข่ายของผลิตภัณฑ์สามารถปรับได้ระหว่าง 20meshes-200meshes และในที่สุดผลิตภัณฑ์จะถูกลำเลียงไปยังถังเก็บรวบรวมวัสดุจนกระทั่งกระบวนการนี้การปล่อยและการทำให้แห้งอย่างต่อเนื่องบรรลุผลสำเร็จและการผลิตจะเคลื่อนลงสู่ด้านล่าง กระบวนการสตรีมเช่นขั้นตอนการบรรจุหีบห่อและอื่น ๆ

นอกจากนี้สำหรับผลิตภัณฑ์ที่แห้งแล้วการปล่อยผลิตภัณฑ์อย่างต่อเนื่องสามารถทำได้โดยใช้อุปกรณ์ปล่อยสูญญากาศอย่างต่อเนื่องและตัวเก็บวัสดุสูญญากาศในเวลาเดียวกันสามารถรับรู้การกู้คืนตัวทำละลายอินทรีย์ซึ่งสามารถแก้ปัญหาการปกป้องสิ่งแวดล้อมและเพิ่มผลผลิตของการกู้คืนตัวทำละลาย

ข้อบกพร่องของเครื่องเป่าแบบดั้งเดิม

เครื่องเป่าสุญญากาศต่อเนื่องอุณหภูมิต่ำเป็นแนวคิดใหม่ของอุปกรณ์อบแห้งที่มีประสิทธิภาพสูงและประหยัดพลังงานซึ่งได้รับการพัฒนาจนประสบความสำเร็จหลังจากเปรียบเทียบข้อดีและข้อเสียของการทำแห้งแบบสเปรย์ทั่วไปและการทำแห้งแบบเยือกแข็งหลายครั้ง

ในหลักสูตรการอบแห้งผลิตภัณฑ์เช่นการแพทย์แผนจีนยาฝรั่งเคมีอาหารผลิตภัณฑ์ดูแลสุขภาพและอุตสาหกรรมอื่น ๆ การอบแห้งด้วยสเปรย์มีประโยชน์ต่อต้นทุน แต่มีข้อบกพร่องอย่างมากในการละลายของผลิตภัณฑ์ซึ่งเป็นความโปรดปรานดั้งเดิม และรูปร่างของแป้งและไม่สามารถทำอะไรได้กับผลิตภัณฑ์ที่มีความหนืดสูงกว่าเล็กน้อยและผลิตภัณฑ์ที่ไวต่อความร้อนการทำแห้งแบบเยือกแข็งธรรมดาจะได้ผลิตภัณฑ์ที่มีความสามารถในการละลายได้ดีเยี่ยมและมีคุณภาพสูง แต่ผลผลิตต่ำเกินไปและต้นทุนสูงเกินไป

ลักษณะและข้อดีของเครื่องดูดฝุ่นแบบแห้งต่อเนื่องอุณหภูมิต่ำเอ้อ

กระบวนการทำเครื่องเป่าสูญญากาศอุณหภูมิต่ำอย่างต่อเนื่องจะจัดทำดัชนีที่ใดที่หนึ่งระหว่างอุปกรณ์ทั้งสองระหว่างทั้งสองเพื่อให้แน่ใจว่าไม่มีการเปลี่ยนแปลงลักษณะดั้งเดิมของวัสดุเช่นความไวต่อความร้อนความสามารถในการละลายรสชาติดั้งเดิมกลิ่นหอมและอื่น ๆ นอกจากการก่อตัวของรูปร่างแล้ว ดีซึ่งสามารถตระหนักได้ว่าผลิตภัณฑ์ที่แห้งมีรูพรุนและหลวมอยู่ภายในโดยยังคงรักษาลักษณะของวัสดุดั้งเดิมและรูปลักษณ์ที่ดีเนื่องจากอุณหภูมิต่ำและการอบแห้งด้วยสุญญากาศจึงสามารถตอบสนองความต้องการในการแปรรูปของวัสดุที่บอบบางที่สุดและใช้กันอย่างแพร่หลายในอุตสาหกรรมชีวภาพยาอาหารเคมีอุปกรณ์มีคุณสมบัติเช่นการประหยัดพลังงานอุณหภูมิต่ำผลผลิตสูงประสิทธิภาพการทำงานที่มั่นคงปลอดภัยและเชื่อถือได้

เครื่องเป่าสูญญากาศอุณหภูมิต่ำต่อเนื่องตัดปัญหาที่ยากทางเทคนิคของการป้อนและการคายประจุอย่างต่อเนื่องภายใต้สภาวะสูญญากาศซึ่งจะเปลี่ยนการอบแห้งแบบคงที่เป็นการทำให้แห้งแบบไดนามิกได้สำเร็จโดยตระหนักถึงการให้อาหารอย่างต่อเนื่องการคายประจุและการสร้างรูปร่างโดยการบดในสภาวะสูญญากาศและหลีกเลี่ยงสองเท่าของ มลพิษและการลดการเกิดออกซิเดชั่นของวัสดุที่ออกซิไดซ์กระบวนการผลิตทั้งหมดบรรลุการผลิตแบบปิดสนิทซึ่งมีการวางท่ออัตโนมัติต่อเนื่องดังนั้นผลผลิตของผงแห้งจึงสูงกว่า 99% และอัตราการคืนตัวของตัวทำละลายมากกว่า 90 % เนื่องจากระบบการจัดการการทำงานของอินเทอร์เฟซสำหรับมนุษย์กับเครื่องจักรได้รับการยอมรับผลลัพธ์ของผลิตภัณฑ์แห้งจึงได้รับการปรับปรุงให้ดีขึ้นอย่างมากและลดต้นทุนการผลิตในขณะเดียวกันไม่ว่าอุปกรณ์หรือกระบวนการผลิตทั้งหมดจะเป็นไปตามข้อกำหนด GMP แห่งชาติและการปกป้องสิ่งแวดล้อมอย่างเข้มงวดการบรรลุ "ประสิทธิภาพสูงการประหยัดพลังงานสีเขียวการปกป้องสิ่งแวดล้อม" ในแผน 5 ปีแห่งชาติฉบับที่ 12 ".

เครื่องอบสูญญากาศต่อเนื่องอุณหภูมิต่ำเหมาะอย่างยิ่งสำหรับการอบแห้งวัสดุที่มีความหนืดสูงไขมันสูงน้ำตาลสูงซึ่งเป็นเรื่องยากเกินกว่าจะแก้ไขได้สำหรับเครื่องอบสเปรย์และเตาอบสุญญากาศและสามารถรักษาเสถียรภาพและความสม่ำเสมอของชุดผลิตภัณฑ์

คุณสมบัติทางเทคนิค:

1. ในสภาวะสูญญากาศเพื่อให้ได้การป้อนและการคายประจุอย่างต่อเนื่องปริมาณการให้อาหารสามารถกำหนดได้อย่างอิสระตามความต้องการ

2. ระบบทำความร้อนโดยใช้ไอน้ำน้ำร้อนและเครื่องทำความร้อนไฟฟ้าถ่ายโอนไปยังเครื่องทำความร้อนน้ำมันร้อนและรูปแบบอื่น ๆ

3. อุณหภูมิในการอบแห้งสามารถปรับได้ตั้งแต่ 20 ℃ถึง 180 ℃และใน 20 นาทีถึง 90 นาทีจะเริ่มปล่อยวัสดุอย่างต่อเนื่องจนกว่าจะเสร็จสิ้นการผลิตเป็นชุด

4. แทร็กทำจากวัสดุเทฟลอนการทำงานที่มั่นคงพื้นที่ทำความร้อนที่เชื่อถือได้และสม่ำเสมอสามารถปรับความเร็วในการติดตามและจำนวนชั้น 2 ถึง 10 ชั้นได้ตามความต้องการในการผลิตของผู้ใช้

5. การใช้อุปกรณ์กระจายวัสดุที่หลากหลายซึ่งสามารถปรับให้เข้ากับการอบแห้งของเหลวสารสกัดผงและวัสดุเม็ด ฯลฯ

6. ติดตั้งระบบบดอัตโนมัติภายใต้สภาวะสูญญากาศจำนวนตาข่ายสำหรับอนุภาคแห้งสามารถเลือกได้ตามความต้องการของผู้ใช้

7. ด้วยระบบทำความสะอาด CIP การทำความสะอาดอัตโนมัติจะรวดเร็วและสะดวกสบาย

8. การเลือกหน่วยสูญญากาศที่มีคุณภาพสูงและได้รับการออกแบบและผสมผสานอย่างพิถีพิถันโดยมีอัตราการสูบน้ำที่สูงอย่างต่อเนื่องและเครื่องดูดที่มีเสถียรภาพ

9. การใช้พลังงานต่ำไม่มีของเสียสามเสียงต่ำ

10. ปฏิบัติตามข้อกำหนดของการรับรอง GMP อย่างครบถ้วน

ข้อดีหลัก ๆ :

ชุดกระบวนการทั้งหมดเป็นไปโดยอัตโนมัติแบบไปป์ไลน์ต่อเนื่องโปรแกรม

เสร็จสิ้นกระบวนการอบแห้งในสุญญากาศภายใต้อุณหภูมิต่ำไม่มีการเปลี่ยนแปลงธรรมชาติเป็นวัสดุที่ไวต่อความร้อนไม่มีโอกาสปนเปื้อน

เหมาะสำหรับการอบแห้งวัสดุที่มีความยากสูงทุกชนิดวัสดุที่มีความหนืดสูงไม่ยึดติดกับสายพาน (เทฟลอน PTFE สำหรับสายพานลำเลียง) และรูปทรงของวัสดุคริสตัลไม่ได้รับความเสียหายจากการทำให้แห้ง

สามารถปรับความแห้งของวัสดุ (ความชื้น) ได้

การใช้พลังงานเพียง 1/3 ของเครื่องเป่าแบบแรงเหวี่ยงสำหรับเอาต์พุตเดียวกันและ 1/6 ของเครื่องอบแห้งแบบเยือกแข็ง

ความชื้นของผลิตภัณฑ์สามารถปรับให้เหมาะสมและรวมกับพารามิเตอร์หลักเช่นอุณหภูมิระดับสูญญากาศและความเร็วของกระบวนการอบแห้งเพื่อให้อัตราการใช้อุปกรณ์ในการทำงานได้รับประโยชน์ทางเศรษฐกิจสูงสุด

การใช้ระบบควบคุมการตั้งโปรแกรมหน้าจอสัมผัสอัตโนมัติ PLC และกำหนดค่าด้วยอุปกรณ์ป้องกันแบบต่อเนื่องระบบอัตโนมัติระดับสูงสามารถลดต้นทุนในการดำเนินการด้านกำลังแรงงานได้มาก

เครื่องนี้มีความสมเหตุสมผลในการออกแบบโครงสร้างที่กะทัดรัดสะดวกในการติดตั้งและการว่าจ้างและเหมาะสำหรับการติดตั้งภายใต้สภาพการทำงานส่วนใหญ่

เหมาะสำหรับชุดใหญ่ทำงานต่อเนื่องอัตโนมัติ

ตรงกันข้ามกับ คล้ายกัน แห้งแบบดั้งเดิมเอ้อ

เทคนิค ข้อกำหนด

หมายเหตุ: หากตัวทำละลายเป็นตัวทำละลายอินทรีย์ (เอทานอลอะซิโตนเมทานอล ฯลฯ ) การระเหยของอุปกรณ์จะดีขึ้นอย่างมาก

อัตราการระเหยมีความสัมพันธ์อย่างใกล้ชิดกับอุณหภูมิของกระบวนการอบแห้ง

ขอบเขตการใช้งาน

โดยทั่วไปแล้ว VBD ชุดนี้เหมาะสำหรับการอบแห้งวัสดุต่างๆเช่นยาจีนโบราณยาฝรั่งอาหารเคมีและอุตสาหกรรมอื่น ๆ

ของแข็งผลึกเม็ดผงยาผลไม้และวัตถุดิบอื่น ๆ

วัสดุที่ออกซิไดซ์, ระเบิด, ระคายเคืองอย่างรุนแรง, วัสดุที่เป็นพิษสูง

ผลิตภัณฑ์ที่ต้องการการกู้คืนตัวทำละลายทุกชนิด

ขอบเขตการใช้งานเฉพาะมีดังต่อไปนี้:

1. Vacuum Belt Dryer (VBD) ส่วนใหญ่จะใช้ในการอบแห้งของเหลวหลายชนิดหรือวางวัตถุดิบเช่นยาแผนโบราณและตะวันตกอาหารผลิตภัณฑ์ทางชีวภาพสารเคมีอาหารเพื่อสุขภาพสารเติมแต่งอาหารเป็นต้นโดยเฉพาะอย่างยิ่งเหมาะสำหรับการอบแห้งวัสดุ ความหนืดสูงการรวมตัวกันง่ายหรือเทอร์โมพลาสติกความไวต่อความร้อนหรือวัสดุที่ไม่สามารถทำให้แห้งด้วยเครื่องอบแห้งแบบดั้งเดิมสำหรับวัสดุข้างต้น VBD เป็นตัวเลือกที่ดีที่สุด

2. อุตสาหกรรมยา: สารสกัดจากยาจีนสารสกัดจากพืชตัวอ่อนไข่ชุด PVPK หมักของเหลว ฯลฯ อุตสาหกรรมอาหาร: สารสกัดจากมอลต์คาร์โบไฮเดรตเครื่องดื่มสำเร็จรูปผงชาผงโกโก้วางข้าวโพดเป็นต้น

3. อุตสาหกรรมเคมี: แบตเตอรี่ลิเธียมอีมาเมกตินเบนโซเอตเป็นต้น

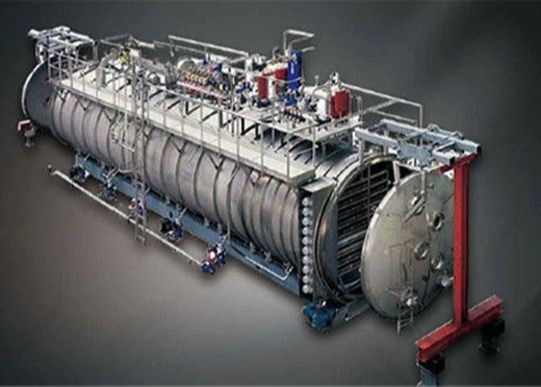

การอ้างอิงถึงภาพถ่ายทางกายภาพบางส่วนของเครื่องเป่าสายพานแข็งอุณหภูมิต่ำสุญญากาศ:
