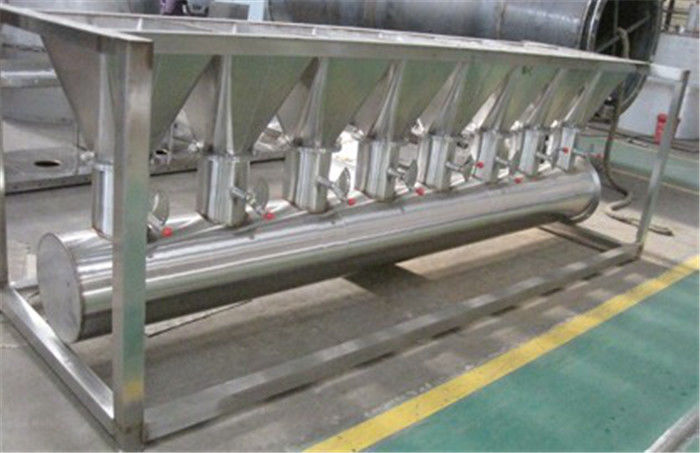

ปุ่มควบคุม HMI SUS304 XF เครื่องเป่าเตียงของเหลวแนวนอน
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | XIANDAO |
| ได้รับการรับรอง: | CE / UL / SGS / EAC / CR – TU |
| หมายเลขรุ่น: | XF |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotiation |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 8 ~ 18 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | L / C, T / T |
| สามารถในการผลิต: | 20 ชุดต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| ชื่อผลิตภัณฑ์: | XF เครื่องอบแห้ง Fluid Bed แนวนอน | วัสดุ: | SUS316 / SUS304 / CARBON STEEL, ETC |
|---|---|---|---|
| แหล่งความร้อน: | ไอน้ำ / ไฟฟ้า / ก๊าซธรรมชาติ / ฯลฯ | ความจุ: | ที่กำหนดเอง |
| ควบคุมดูแล: | HMI และปุ่ม | เอกสาร: | FAT / IQ / OQ / PQ |
| แสงสูง: | เครื่องเป่าเตียง XF แนวนอน,เครื่องเป่าเตียงแนวนอน SUS304,อุปกรณ์ XF FBD |
||
รายละเอียดสินค้า
XF Horizontal (Horizontal Fluid Bed Dryer) (FBD.))
สินค้า คำอธิบายtion:
เครื่องอบแห้งแบบฟลูอิไดซ์เบดแนวนอนหรือที่เรียกว่าเครื่องอบแห้งแบบฟลูอิไดซ์เบดส่วนใหญ่ใช้สำหรับการอบแห้งผงหรือวัสดุที่เป็นเม็ดและใช้กันอย่างแพร่หลายในฐานะเครื่องเป่าในอุตสาหกรรมอุปกรณ์นี้มีโครงสร้างที่เรียบง่ายใช้งานได้สะดวกและมีประสิทธิภาพเชิงความร้อนสูงมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมีเหมืองแร่ยาอาหารการแปรรูปเมล็ดพืชอาหารสัตว์อุตสาหกรรมและอุตสาหกรรมบำบัดน้ำเสียในเมือง
หลังจากใช้และปรับปรุงมานานกว่า 20 ปีปัจจุบันได้กลายเป็นอุปกรณ์อบแห้งที่ได้รับความนิยมในด้านเภสัชกรรมเคมีอาหารอุตสาหกรรมแปรรูปธัญพืชและอื่น ๆประกอบด้วยตัวกรองอากาศเตียงของไหลตัวแยกไซโคลนตัวเก็บฝุ่นพัดลมหอยโข่งความเร็วสูงตู้ควบคุมและอื่น ๆ
เนื่องจากคุณสมบัติของวัตถุดิบที่แตกต่างกันจึงจำเป็นต้องจัดให้มีระบบกำจัดฝุ่นตามความต้องการที่จำเป็นโดยอาจเลือกทั้งตัวแยกไซโคลนและตัวกรองถุงผ้าหรือเลือกเพียงตัวเดียวโดยทั่วไปหากความหนาแน่นรวมของวัตถุดิบมีน้ำหนักมากก็อาจเลือกไซโคลนหากวัตถุดิบมีน้ำหนักเบาในความหนาแน่นรวมก็สามารถเลือกถุงกรองเพื่อเก็บรวบรวมได้มีระบบลำเลียงแบบนิวเมติกตามคำขอเครื่องนี้มีการทำงานสองประเภทคือประเภทต่อเนื่องและไม่ต่อเนื่อง
รายละเอียดสินค้า: XF Series Horizontal Fluid Bed Dryer (FBD) Fluid Bed Drying Machine
| วัสดุ: | SUS316 / SUS304 / เหล็กกล้าคาร์บอน ฯลฯ | แหล่งความร้อน: | ไอน้ำ / ไฟฟ้า / ก๊าซธรรมชาติ ฯลฯ |
| เอกสาร: | FAT / IQ / OQ / PQ | ความจุ: | กำหนดเอง |
| ควบคุม: | HMI และปุ่ม | เครื่องยนต์: | ABB SEW |
วหลักการ orking:
โดยใช้หลักการฟลูอิไดเซชันอนุภาคของแข็งแขวนลอยอยู่ในตัวกลางในการอบแห้งด้วยก๊าซร้อนในกระบวนการอบแห้งวัสดุแข็งที่เป็นเม็ดจะถูกป้อนไปยังเครื่องอบแห้งแบบฟลูอิไดซ์เบดโดยเครื่องป้อนโบลเวอร์จะเป่าอากาศร้อนที่ผ่านการกรองแล้วซึ่งทำความร้อนเข้าไปในฟลูอิไดซ์เบดที่ด้านล่างของแผ่นกระจายและฟลูอิไดเซชันไปยังความร้อนที่เป็นก๊าซและการแลกเปลี่ยนมวลเพื่อให้ความร้อนแก่วัสดุที่เป็นของแข็งและตัวกลางให้ความร้อนสัมผัสกับอนุภาคของแข็งที่จะทำให้แห้งอย่างเต็มที่เนื่องจากวัสดุกวนอย่างรุนแรงความต้านทานของฟิล์มแก๊สจึงลดลงอย่างมากดังนั้นความเข้มในการอบแห้งจึงสูงมากหลังจากให้ความร้อนด้วยตัวกรองอากาศและเครื่องทำความร้อนอากาศจะถูกลำเลียงเข้าไปที่ด้านล่างของห้องเล็ก ๆ โดยแต่ละสาขาและเข้าสู่ห้องอบแห้งผ่านแผ่นพรุนทำให้หน้าจอตาข่ายพรุนแห้งจนวัสดุฟลูอิไดซ์แห้งวัสดุที่แห้งจะถูกระบายออกจากเต้ารับก๊าซไอเสียจะถูกระบายออกจากด้านบนของฟลูอิไดซ์เบดและพลังของแข็งจะถูกรวบรวมโดยตัวแยกไซโคลนหรือแปรงถุงผ้า
ในขณะที่ใช้ตัวแยกไซโคลนและตัวกรองถุงในที่สุดอากาศเสียจะออกจากด้านบนของห้องอบแห้งและระบายออกโดยพัดลม
การผลิตอัตโนมัติสามารถรับรู้ได้เป็นอุปกรณ์อบแห้งแบบต่อเนื่องชนิดหนึ่งด้วยความเร็วในการอบแห้งที่รวดเร็วอุณหภูมิในการอบแห้งต่ำสามารถรับประกันคุณภาพของผลิตภัณฑ์และเป็นไปตามข้อกำหนดของ GMP
ลักษณะการทำงาน:
โครงสร้างที่เรียบง่ายและการบำรุงรักษาที่สะดวก
B ใช้งานง่ายและมีเสถียรภาพ
C, หน้าสัมผัสของแข็งที่สม่ำเสมอ, ความเร็วสัมพัทธ์สูงและความเร็วในการถ่ายเทความร้อน, ประสิทธิภาพเชิงความร้อนสูง
ง, ไม่มีชิ้นส่วนหมุนชิ้นส่วนสั่นค่าบำรุงรักษาต่ำ
F อุณหภูมิการอบแห้งต่ำไปยังวัสดุที่ไวต่อความร้อนและอนุภาคจะไม่เสียหาย
วัสดุดัดแปลง:
ฟลูอิไดซ์เบดแบบหลายห้องแนวนอนเหมาะสำหรับอนุภาคโดยเฉลี่ยตั้งแต่ขนาดของวัสดุที่ไวต่อความร้อนแบบเม็ดผงจำนวนมากและการอบแห้งตั้งแต่ 50 ถึง 5,000 ไมครอนสามารถใช้กันอย่างแพร่หลายในด้านเคมีการทำเหมืองยาการแปรรูปอาหารอาหารอาหารสัตว์อุตสาหกรรมและอุตสาหกรรมบำบัดน้ำเสียในเมือง
ใบสมัคร:
กระบวนการอบแห้งของยาวัตถุดิบเคมีอาหารการแปรรูปเมล็ดพืชอาหารสัตว์และอื่น ๆตัวอย่างเช่นยาดิบยาเม็ดยาจีนอาหารเพื่อสุขภาพเครื่องดื่มจมูกข้าวโพดอาหารสัตว์เรซินกรดซิตริกและผงอื่น ๆเส้นผ่านศูนย์กลางของวัตถุดิบที่เหมาะสมคือ 0.1-0.6 มม.เส้นผ่านศูนย์กลางของวัตถุดิบที่เหมาะสมที่สุดคือ 0.5-3 มม.
แผนผังของการติดตั้ง:
ประเภท: ติดตั้งตัวแยกไซโคลนประเภท B: ถุงด้านในประเภท C: พร้อมกับตัวแยกไซโคลน + ตัวกรองถุง
1. พอร์ตการให้อาหาร 2. เครื่องหลัก 1. พอร์ตการให้อาหาร 2. ถุงด้านใน 1. พอร์ตป้อนอาหาร 2. เครื่องหลัก
3. เครื่องทำอากาศ 4. พัดลมเป่า 3. เครื่องหลัก 4. เครื่องทำอากาศ 3. เครื่องทำอากาศ 4. พัดลมเป่า
5. ตัวแยกไซโคลน 6. พัดลมดูด 5. พัดลมระเบิด 6. พัดลมดูด 5. ตัวแยกไซโคลน & ถุงกรอง
7. พอร์ตปล่อยวัสดุ 7. พอร์ตปล่อย 6. พัดลมดูด 7. พอร์ตปล่อย
คำแนะนำในการติดตั้ง:
1. ควรวางอุปกรณ์ในแนวระดับยึดโดยสลักเกลียวฐานรากและชิ้นส่วนควรมีการปิดผนึกที่ดี
2. พัดลมสามารถตั้งไว้นอกห้องหรือวางไว้ในห้องแยกก็ได้
3. เค้าโครงสามารถปรับเปลี่ยนได้ตามสภาพของไซต์
พารามิเตอร์ทางเทคนิค
|
รุ่น ข้อมูลจำเพาะ |
XF0.25-1 (XF10) |
XF0.25-2 (XF20) |
XF0.25-3 (XF30) |
XF0.25-6 | XF0.3-2 | XF0.3-4 | XF0.3-6 | XF0.3-8 | XF0.3-10 | XF0.4-4 | XF0.4-6 |
|
พื้นที่ของชั้นเตียง (ม2) |
0.25 | 0.5 | 1.0 | 1.5 | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 1.6 | 2.4 |
|
ความสามารถในการอบแห้ง (กก. h2O / h) |
10-15 | 20-25 | 30-45 | 52-75 | -30 | 42-60 | 63-90 | 84-120 | 105-150 | 56-80 | 84 |
|
อุณหภูมิอากาศขาเข้า (oค) |
120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
|
อุณหภูมิของวัสดุ (oค) |
40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
ขนาดโดยรวม (ตัวเครื่องเป่า) L × W × H (ม.) |
1 × 0.6 × 3.35 |
2 × 0.6 × 3.35 |
4 × 0.6 × 3.35 |
6 × 0.6 × 3.35 |
2 × 0.70 × 3.4 |
4 × 0.7 × 3.4 |
6 × 0.7 × 3.4 |
8 × 0.7 × 3.4 |
10 × 0.7 × 3.4 |
4 × 1 × 3.58 |
6 × 1 × 3.58 |
| พื้นที่ครอบครอง (ม2) | 18 | 25 | 35 | 40 | 25 | 38 | 45 | 56 | 70 | 18 | 56 |
|
รุ่น สิ่งของ |
XF0.4-8 | XF0.4-10 | XF0.4-12 | XF0.5-4 (XF50) |
XF0.5-6 | XF0.5-8 | XF0.5-10 | XF0.5-12 | XF0.5-14 | XF0.5-16 | XF0.5-18 |
|
พื้นที่ของชั้นเตียง (ตร.ม. ) |
3.2 | 4.0 | 4.8 | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 |
|
ความสามารถในการอบแห้ง (กก2O / h) |
112-160 | 140-200 | 168-240 | 70-100 | 140-200 | 140-200 | 175-250 | 210-300 | 245-350 | 280-400 | 315-450 |
| กำลังพัดลม (กิโลวัตต์) | 44 | 66 | 66 | 30 | 66 | 66 | 90 | 90 | 150 | 150 | 165 |
|
อุณหภูมิอากาศขาเข้า (oค) |
120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
|
อุณหภูมิของวัสดุ (oค) |
40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
ขนาดโดยรวม (ตัวเครื่องเป่า) L × W × H (ม.) |
8 × 1 × 3.58 |
10 × 1 × 3.58 |
12 × 1 × 4.1 |
4 × 1.2 × 4.1 |
6 × 1.2 × 4.1 |
8 × 1.2 × 4.1 |
10 × 1.2 × 4.1 |
12 × 1.2 × 4.1 |
14 × 1.2 × 4.1 |
16 × 1.2 × 4.1 |
18 × 1.2 × 4.1 |
| พื้นที่ครอบครอง (ม2) | 74 | 82 | 96 | 50 | 70 | 82 | 100 | 140 | 180 | 225 | 268 |
หมายเหตุ:
1. อุณหภูมิในร่ม: ~ 300 oค.
2. ถ้าพื้นที่เตียงใหญ่กว่า 4m2จากนั้นเครื่องเป่าส่วนใหญ่จะใช้ในด้านการแพทย์หากพื้นที่เตียงอยู่ระหว่าง 5m2 ~ 20 ม2จากนั้นเครื่องเป่าส่วนใหญ่จะใช้ในสาขาเคมี
3. ความสามารถในการอบแห้งวัดจากความชื้นหลักของคริสตัลพลัมคือ 20% และความชื้นสุดท้ายคือ 5% และอุณหภูมิของช่องอากาศอยู่ที่ 130 ℃ความสามารถในการอบแห้งของวัตถุดิบอื่น ๆ จะขึ้นอยู่กับการอบแห้งในทางปฏิบัติ เงื่อนไข.เมื่อเลือกรุ่นโปรดทราบว่ารุ่น A ควรจับคู่กับตัวแยกไซโคลนและรุ่น B ที่มีตัวเก็บฝุ่นด้านในถุงและรุ่น C ที่มีตัวแยกไซโคลนและตัวเก็บฝุ่นแบบถุง
4. โหมดการให้อาหาร:
1) การให้อาหารดาว
2) การให้อาหารแบบสตาร์ด้วยการลำเลียงแบบนิวเมติก
3) สายพานลำเลียง;
4) กำหนดเอง
5. การผลิตอัตโนมัติสามารถรับรู้ได้
6. ออกแบบตามความต้องการของผู้ใช้
7. กำลังพัดลมขึ้นอยู่กับประสิทธิภาพของวัสดุ
