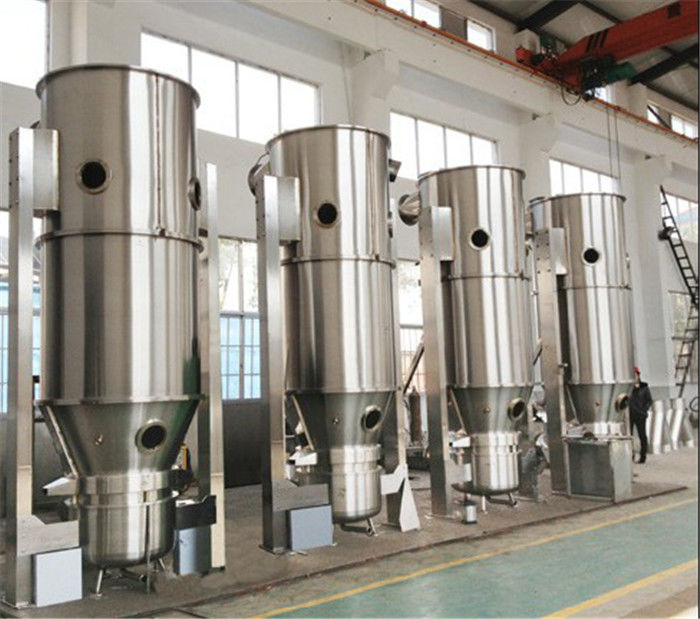

80 Mesh Particle 500kg / Batch FL Fluid Bed Dryer Granulator
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | XIANDAO |
| ได้รับการรับรอง: | CE / UL / SGS / EAC / CR – TU |
| หมายเลขรุ่น: | ฟลอริด้า |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotiation |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 8 ~ 18 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | L / C, T / T |
| สามารถในการผลิต: | 20 ชุดต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| ชื่อ: | เครื่องบดย่อยฟลูอิไดซ์เบด FL Series | ใบสมัคร: | อาหาร / เคมี / ยา |
|---|---|---|---|
| แหล่งความร้อน: | ไอน้ำ / ไฟฟ้า / ก๊าซธรรมชาติ / ดีเซล / ฯลฯ | ชั่วคราว: | 50-180 ℃ |
| อนุภาค: | 20-80mesh | ความจุ: | 5-500kg / ชุด |
| กระทรวงพาณิชย์: | SUS316 / SUS304 / CARBON STEEL, ETC | เอกสาร: | FAT / IQ / OQ / PQ |
| แสงสูง: | เครื่องบดย่อยฟลูอิดเบด 500 กก.,เครื่องบดย่อยฟลูอิดเบดเบด,เครื่องบดย่อยอาหาร |
||
รายละเอียดสินค้า
เครื่องบดย่อยฟลูอิไดซ์เบด FL ซีรี่ส์ (Fluid Bed Processor)
คำอธิบายทั่วไป
เป็นที่ทราบกันดีว่าเครื่องบดย่อยฟลูอิไดซ์เบดเป็นการผสมผสานระหว่างการออกแบบเชิงกลและเทคโนโลยีการเตรียมแบบอินทรีย์ดังนั้นเครื่อง Granulating หลายร้อยเครื่องสำหรับประเทศจีนหรือในต่างประเทศเช่นสหรัฐอเมริกาญี่ปุ่นอินโดนีเซียอิหร่านและประเทศอื่น ๆ อีกมากมายได้รับการออกแบบมาเป็นพิเศษตามลักษณะของวัสดุและข้อกำหนดของกระบวนการจนถึงขณะนี้เราได้ผลิตข้อกำหนด 10 ประการรวม 150 ชนิด ของแบบจำลองเพื่อตอบสนองความต้องการที่แตกต่างกันประสบการณ์จริงเหล่านี้เป็นประโยชน์อย่างมากต่อลูกค้าเก่าหรือลูกค้าใหม่ในอนาคต
รายละเอียดสินค้า
| ใบสมัคร: | อาหาร / เคมี / ยา | แหล่งความร้อน: | ไอน้ำ / ไฟฟ้า / ก๊าซธรรมชาติ / ดีเซล / ฯลฯ ; |
| อุณหภูมิ: | 50-180 ℃ | อนุภาค: | 20-80mesh |
| ความจุ: | 5-500kg / ชุด | MOC: | SUS316 / SUS304 / เหล็กกล้าคาร์บอน ฯลฯ |
| เอกสาร: | FAT / IQ / OQ / PQ |
คำอธิบายการกำหนดค่าหลักของพืช:
| ชุดหลัก | ด้านล่างกลมด้านบนและการออกแบบโครงสร้างของประตูอากาศเย็นทำจากสแตนเลสความหยาบของผนังภายในด้วยRa≤0.5uผนังภายนอกขัดด้วยผิวด้าน |
| พัดลมแบบร่าง | พัดลมผลิตพิเศษกำลังไฟ 11kw ปริมาณลม: 3600M3 / ชม. แรงดันลม: 7000Pa;ติดตั้งโช้คอัพบนพัดลมพอร์ตขาเข้าใช้การเชื่อมต่อแบบอ่อนของหน้าแปลน |
| โช้ค | มีแผ่นดูดสำหรับโช้คในพัดลมและไม่จำเป็นต้องใช้รองพื้นปูนซึ่งง่ายต่อการติดตั้งบนพื้นที่ด้านเข้าของอากาศจะใช้การเชื่อมต่อแบบอ่อนของหน้าแปลน |
| กรองอากาศ | ตัวกรองหลัก + ตัวกรองระดับกลางการออกแบบโครงสร้างประกอบอย่างรวดเร็วซึ่งง่ายต่อการประกอบและถอดชิ้นส่วน |
| เครื่องทำอากาศ | การใช้ฮีตเตอร์แบบผสมในท่อสแตนเลสและครีบอลูมิเนียมอัลลอยด์และประสิทธิภาพการถ่ายเทความร้อนสูงในขณะเดียวกันการใช้วาล์วปรับสัดส่วนเพื่อควบคุมอัตราการไหลของไอน้ำความแม่นยำในการควบคุมอุณหภูมิสูงถึง± 1 ℃ซึ่งสามารถรับประกันอุณหภูมิคงที่ในกระบวนการอบแห้ง |
| โหมดปิดผนึก | ด้วยการปิดผนึกระดับความสูงกระบอกสูบจึงมั่นคงและใช้งานได้ดีและปิดผนึกอย่างดี |
| แปรงชนิดพัลส์ | ช่วยเติมเต็มการกรองแบบไดนามิกและผ่านการเป่าย้อนกลับไปยังฟิลเตอร์แต่ละตัวเป็นระยะจากนั้นผงและฝุ่นที่เกาะอยู่บนพื้นผิวของตัวกรองและวัสดุโดยรอบจะถูกส่งกลับไปยังพื้นที่ทำงานอีกครั้ง |
| การปรับปริมาณอากาศ | การปรับตัวแปลงความถี่อัตโนมัติ 0-100% |
| โหมดควบคุม | การควบคุม PLC, การทำงานด้วยคอมพิวเตอร์พร้อมอินเทอร์เฟซภาษาอังกฤษ, ฟังก์ชั่นป้องกันการเชื่อมต่ออัตโนมัติการรวมโหมดควบคุมอุตสาหกรรมสมัยใหม่และข้อกำหนดด้านการสื่อสารในเวลาเดียวกันของการปรับปรุงประสิทธิภาพของโรงงานทั้งหมดให้ความสำคัญกับความเข้ากันได้และความสามารถในการทำงานของระบบและประสิทธิภาพสูง |
| การกำจัดฝุ่นของก๊าซหาง | ใช้ท่อไอเสียและเครื่องฟอกแบบเปียกที่ไม่เหมือนใครซึ่งสามารถกู้คืนฝุ่นได้สูงสุดตามข้อกำหนดด้านการปกป้องสิ่งแวดล้อมแห่งชาติ |
| การควบคุมอุณหภูมิ | จอแสดงผลอัตโนมัติควบคุมและเตือนอุณหภูมิขาเข้าและทางออก |
| สภาพแวดล้อมการทำงาน |
ระดับความสูงต่ำกว่า 3500 เมตรอุณหภูมิและความดันปกติแห้งและสะอาดสุขาภิบาลและเรียบร้อย กำลังไฟ: ระบบห้าสายสามเฟส;AC220V / 110V / 60Hz.นอกจากนี้ยังสามารถปรับแต่งตามความต้องการพลังงานในท้องถิ่นของผู้ใช้ต่างประเทศ |
พารามิเตอร์ทางเทคนิค
| สิ่งของ | หน่วย | ข้อมูลจำเพาะ | ||||||||||
| 3 | 5 | 15 | 30 | 60 | 120 | 200 | 300 | 500 | 1,000 | |||
| เรือ | ปริมาณ | ล | 12 | 22 | 45 | 100 | 220 | 420 | 670 | 1,000 | 1,500 | 3000 |
| เส้นผ่านศูนย์กลาง | มม | 300 | 400 | 550 | 700 | 1,000 | 1200 | 1400 | 1600 | 1800 | 2200 | |
| ความสามารถ | นาที | กิโลกรัม | 1.5 | 4 | 10 | 15 | 30 | 80 | 100 | 150 | 250 | 800 |
| สูงสุด | กิโลกรัม | 4.5 | 6 | 20 | 45 | 90 | 160 | 300 | 450 | 750 | 1200 | |
| พัดลม | ความเร็ว | ลบ.ม. / ชม | 1,000 | 1200 | 1400 | 1800 | 3000 | 4500 | 6000 | 7000 | 8000 | 13670 |
| ความดัน | mmH2O | 375 | 375 | 480 | 480 | 950 | 950 | 950 | 950 | 950 | 1400 | |
| อำนาจ | กิโลวัตต์ | 3 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 90 | |
| ปริมาณการใช้ไอน้ำ | กก. / ชม | 15 | 23 | 42 | 70 | 141 | 211 | 282 | 366 | 451 | 750 | |
| ค่าใช้จ่ายอากาศอัด | ลบ.ม. / นาที | 0.9 | 0.9 | 0.9 | 0.9 | 1.0 | 1.0 | 1.1 | 1.5 | 3.0 | 4.0 | |
| น้ำหนักของตัวเครื่อง | กิโลกรัม | 500 | 700 | 900 | 1,000 | 1100 | 1300 | 1,500 | 1800 | 2500 | 3500 | |
| แรงดันไอน้ำ | MPA | 0.1-0.4 | ||||||||||
| อุณหภูมิ | ℃ | ปรับได้ในช่วงอุณหภูมิห้องถึง 120 ℃ | ||||||||||
| เวลาทำงาน | นาที | 45-90 ตัดสินใจตามคุณสมบัติของวัตถุดิบ | ||||||||||
| รวบรวมอัตรา | % | ≥99 | ||||||||||
| เสียงดัง | เดซิเบล (A) | ≤75dB (A) เมื่อทำการติดตั้งเครื่องหลักจะแยกออกจากพัดลม | ||||||||||
| ขนาด (L × W × H) | ม | 1.0 × 0.6 × 2.1 |
1.2 × 0.7 × 2.3 |
1.25 × 0.9 × 2.5 | 1.6 × 1.1 × 2.5 |
1.85 × 1.4 × 3 | 2.2 × 1.65 × 3.3 |
2.34 × 1.7 × 3.8 | 2.8 × 2.0 × 4.5 |
3 × 2.25 × 5.0 |
4 × 2.8 × 7.2 | |
หลักการทำงาน
เม็ดผงในเรือ (เตียงของเหลว) ปรากฏในสถานะฟลูอิไดซ์อุ่นและผสมกับอากาศที่สะอาดและอุ่นในเวลาเดียวกันสารละลายของสารยึดเกาะจะถูกฉีดพ่นลงในภาชนะทำให้อนุภาคบางส่วนกลายเป็นเม็ดเล็ก ๆ ที่มีกาวเมื่อแห้งอย่างไม่หยุดยั้งผ่านอากาศร้อนความชื้นในเม็ดจะระเหยออกไปและสารยึดเกาะจะแข็งตัวกระบวนการดำเนินการอย่างต่อเนื่องในที่สุดมันก็กลายเป็นเม็ดที่เหมาะสม่ำเสมอและมีรูพรุน
กระบวนการtคุณสมบัติทางเทคนิค
กระบวนการผสมการแกรนูลและการทำให้แห้งเสร็จสิ้นในขั้นตอนเดียวภายในเครื่อง
การทำงานมีความปลอดภัยเนื่องจากใช้ถุงผ้ากรองป้องกันไฟฟ้าสถิตย์สำหรับตัวกรองถุง
ด้วยกระบวนการแกรนูลผงทำให้การไหลดีขึ้นและการรั่วไหลของฝุ่นจะลดลง
ด้วยกระบวนการแกรนูลผงความสามารถในการละลายจะดีขึ้นเม็ดที่เตรียมไว้จะเกิดขึ้นทันทีและแกรนูลละลายได้แท็บเล็ตจะสลายตัวได้ง่าย
ปลอดภัยสำหรับผู้ปฏิบัติงานหากเกิดการระเบิดเนื่องจากมีการตั้งช่องระบายแรงดันชนิดป้องกันการระเบิดตามที่อธิบายไว้ว่าหันไปใช้เครื่องอบแห้งแบบฟลูอิไดซ์เบด Ex-type เราจึงตั้งช่องระบายการระเบิดบนเครื่องเมื่อเกิดการระเบิดเครื่องจะปล่อยระเบิดออกสู่ภายนอกโดยอัตโนมัติและปลอดภัยเครื่องจะทำให้ / ได้รับสภาพที่ปลอดภัยมากสำหรับผู้ปฏิบัติงาน
สำหรับขั้นตอนการโหลดวัสดุเรามีทางเลือกเช่นการป้อนสูญญากาศการให้อาหารแบบยกการป้อนด้วยระบบนิวเมติกส์แบบลบและการป้อนด้วยตนเองสำหรับการเลือกของลูกค้า
ไม่มีมุมตายดังนั้นการขนถ่ายจึงรวดเร็วและสามารถล้างทำความสะอาดได้จึงเป็นไปตามข้อกำหนดของ GMP
ระดับของระบบอัตโนมัติได้รับการปรับปรุงเพิ่มเติมและการใช้งานก็ง่ายดังนั้นจึงสามารถรับประกันความเสถียรของคุณภาพผลิตภัณฑ์ได้อย่างมีประสิทธิภาพเครื่องนี้ใช้การควบคุมอัตโนมัติ PLC การดำเนินการทั้งหมดตามความต้องการของผู้ใช้เพื่อตั้งค่าพารามิเตอร์กระบวนการโดยอัตโนมัติสามารถพิมพ์พารามิเตอร์กระบวนการทั้งหมดบันทึกต้นฉบับเป็นจริงและเชื่อถือได้สอดคล้องกับข้อกำหนด GMP ของการผลิตยา
เพื่อรับประกันคุณภาพที่มีเสถียรภาพจึงใช้โหมดควบคุมการเขียนโปรแกรมอัตโนมัติ PLC และผังจุดทำงานพร้อมระบบแสดงผลแบบไดนามิกด้วยคอมพิวเตอร์สำหรับการควบคุมการทำงานการกำหนดค่าการควบคุมการทำงานที่ยอดเยี่ยมรับประกันความน่าเชื่อถือสูงสำหรับการเคลื่อนที่ของพืชและพารามิเตอร์การทำงานในระบบจะไม่ได้รับอิทธิพลจากปัจจัยเทียมและปัจจัยภายนอกหลักการควบคุมการทำงานมีดังต่อไปนี้:
①สำหรับจุดควบคุมที่สำคัญเราใช้ส่วนประกอบไฟฟ้าที่นำเข้าการตั้งค่าการเชื่อมต่อหลายแบบและการเชื่อมต่อซึ่งกันและกัน
②จอแสดงผลเครื่องมือดิจิตอลควบคุมอุณหภูมิขาเข้าและทางออกสัญญาณเตือนอุณหภูมิเกินการแสดงผลการควบคุมและการเตือนอุณหภูมิภายในเตียงของเหลว
③วาล์วปรับตามสัดส่วนทำให้เกิดการควบคุมอุณหภูมิที่แม่นยำซึ่งมีความแม่นยำถึง± 1 ℃；
④ตัวบ่งชี้ความดันแตกต่างสำหรับตัวจ่ายอากาศและตัวกรอง
⑤การปล่อยแรงดันอย่างปลอดภัย: มีอุปกรณ์ Exproเมมเบรน (ช่องระบายอากาศ) ที่ด้านข้างและเมื่อความดันสูงเกินไปภายในห้องอบแห้งเมมเบรนจะแตกออกและแรงดันสูงจะถูกปล่อยออกมานอกห้อง
สำหรับเครื่อง CIP และ WIP สามารถใช้ได้ตามที่ลูกค้าเลือก
เหมาะอย่างยิ่งสำหรับวัสดุที่เป็นผงหรือเป็นเม็ดและเนื่องจากเวลาในการอบแห้งสั้นและความเร็วสัมพัทธ์ระหว่างวัสดุกับอากาศร้อนมีขนาดใหญ่จึงเหมาะสำหรับวัสดุที่ไวต่อความร้อน
ความสามารถในการอบแห้งสูง: เนื่องจากวัสดุได้รับการออกแรงจากการชะล้างการกระแทกและการทำให้แห้งโดยใช้ลมร้อนดังนั้นพื้นที่ผิวเฉพาะจึงขยายใหญ่ขึ้นดังนั้นจึงเสริมสร้างมวลและการถ่ายเทความร้อนและความสามารถในการอบแห้งคือ สูง.
ความชื้นขั้นสุดท้ายที่ควบคุมได้อย่างมีประสิทธิภาพ: โดยทั่วไปความชื้นของวัสดุสามารถควบคุมได้ภายในขอบเขตที่กำหนดรวมทั้งการตั้งค่าเวลาในการอบแห้งโดยไม่เสียค่าใช้จ่ายผ่านการประสานร่วมกับอุณหภูมิขาเข้าและขาออกในที่สุดเครื่องอบแห้งแบบ Fluid Bed สามารถควบคุมดัชนีความชื้นสุดท้าย
แปรงพัลส์ชนิดใหม่และเป็นต้นฉบับ: แกนกรองทำจากสแตนเลสสตีลทอตาข่ายหน้าจอพิเศษแกนกรองลูกฟูกชนิดนี้มีคุณสมบัติในการระบายอากาศได้มากประสิทธิภาพในการกรองสูงซักง่ายถอดเปลี่ยนได้ดีมีประสิทธิภาพในการป้องกันไฟฟ้าสถิตและทนต่ออุณหภูมิสูงได้ดี
การได้รับมาตรฐานการปกป้องสิ่งแวดล้อม: ระบบทำงานในสถานการณ์ที่ปิดสนิทและมีแรงดันลบซึ่งจะหลีกเลี่ยงฝุ่นที่ลอยออกมาในขณะที่ไม่มีมุมที่ตายแล้วสำหรับการทำความสะอาดและการล้างเนื่องจากไม่มีการปนเปื้อนที่ตัดกันดังนั้นความเสี่ยงที่อาจเกิดขึ้นจากการปนเปื้อนในสภาพแวดล้อมการทำงานจะถูกกำจัด
ความเข้มของแรงงานต่ำ: ตามวัสดุที่แตกต่างกันจะใช้วิธีการให้อาหารและการระบายที่แตกต่างกันเพื่อให้ได้อาหารและการปล่อยอัตโนมัติและต่อเนื่อง
ข้อดีของพืชในการกำหนดค่า
องค์ประกอบการกำหนดค่าหลักของโรงงานมีประสิทธิภาพในการทำงานขั้นสูงในการออกแบบประสิทธิภาพที่เหนือกว่าและเชื่อถือได้ในคุณภาพและอื่น ๆ สิ่งเหล่านี้ทำให้มั่นใจได้ว่าโรงงานแห่งนี้มีประสิทธิภาพด้านต้นทุนสูงจากทุกด้านเพื่อให้ลูกค้าสามารถซื้อได้อย่างมีความสุขและ ใช้ด้วยความมั่นใจ
ทำหน้าที่เป็นส่วนสำคัญในสายการผลิต Solid Dosage
ห้องแกรนูลการรวมตัว
ตัวเลือก
การชาร์จผลิตภัณฑ์ด้วยเครื่องยก
การชาร์จผลิตภัณฑ์ด้วยระบบถ่ายโอนสุญญากาศ
เครื่องพิมพ์
ระบบ WIP
การใช้งาน
อุตสาหกรรมยา: แคปซูลเม็ดยาละลายน้ำทันทีน้ำตาลต่ำหรือไม่มีเม็ดน้ำตาลของยาแผนจีนเม็ดแคปซูล
อาหาร: โกโก้, กาแฟ, นมผง, น้ำผลไม้, เครื่องปรุงและอื่น ๆ
อุตสาหกรรมอื่น ๆ : ยาฆ่าแมลงอาหารสัตว์ปุ๋ยเคมีเม็ดสีสีย้อมและอื่น ๆ
การอบแห้ง: แป้งเปียกหรือวัสดุเม็ด
การเคลือบผิว: ชั้นป้องกันยา, สี, การปลดปล่อยแบบควบคุม, ฟิล์มบางหรือบาดาลแก้ไขการเคลือบเม็ดและเม็ดยา
แผนผังของการติดตั้ง
