Human Machine Interface ระบบควบคุมอัตโนมัติทางอุตสาหกรรม
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | XIANDAO |
| ได้รับการรับรอง: | CE / UL / SGS / EAC / CR – TU |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotiation |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 8 ~ 18 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | L / C, T / T |
| สามารถในการผลิต: | 20 ชุดต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| ชื่อ: | ระบบควบคุมอัตโนมัติทางอุตสาหกรรม | ซอฟต์แวร์การเขียนโปรแกรม: | ขั้นตอนที่ 5.5 |
|---|---|---|---|
| ตัวควบคุม: | SIEMENS PLC Controller | อินเตอร์เฟซ: | HMI อินเทอร์เฟซสำหรับมนุษย์กับเครื่องจักร |
| ความได้เปรียบ: | มีเสถียรภาพ | ได้รับการรับรอง: | CE / UL / SGS / EAC / CR – TU |
| แสงสูง: | ระบบควบคุมอัตโนมัติในอุตสาหกรรม EAC,ระบบควบคุมอัตโนมัติในอุตสาหกรรม SGS,ระบบควบคุม EAC plc |
||
รายละเอียดสินค้า
ระบบควบคุมอัตโนมัติทางอุตสาหกรรมขั้นสูง
คำอธิบาย
ระบบควบคุมอัตโนมัติประกอบด้วยตัวควบคุม PLC โดยใช้ตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ของ บริษัท SIEMENS ของ S7-315 2DP และใช้ซอฟต์แวร์การเขียนโปรแกรมขั้นตอนที่ 5.5 การเริ่มต้นและการหยุดและการเชื่อมต่อกันของโรงงานการควบคุมลูป PID และการเตือนพารามิเตอร์กระบวนการและ ฯลฯ สามารถรับรู้ได้ระบบควบคุมจะยอมรับคำสั่งของตัวดำเนินการก่อนแล้วจึงตัดสินว่าเงื่อนไขลอจิกของโปรแกรมกระบวนการจะสำเร็จตามข้อมูลฟิลด์ที่รวบรวมหรือไม่หากมีการตั้งเงื่อนไขโปรแกรมควบคุมจะส่งสัญญาณออกตามลำดับเฉพาะเพื่อเปิดใช้งานหรือปิดอุปกรณ์ทุกชนิดในกระบวนการควบคุม
อินเทอร์เฟซสำหรับเครื่องจักรมนุษย์ HMI ได้รับการกำหนดค่าโดยซอฟต์แวร์การกำหนดค่า SIMATIC WinCC ของ SIEMENS ซึ่งตระหนักถึงการทำงานการตรวจสอบสถานะการทำงานการวิเคราะห์ข้อมูลการบันทึกและการพิมพ์ระบบควบคุมอุปกรณ์การทำแห้งมีการผสมผสานอุปกรณ์ภาคสนามและบุคลากรเข้าด้วยกันผ่าน HMI ผู้ปฏิบัติงานสามารถป้อนคำสั่งและป้อนพารามิเตอร์กระบวนการหรือสูตรต่างๆเพื่อผลิตผลิตภัณฑ์ที่แตกต่างกันให้เสร็จสมบูรณ์ในขณะเดียวกันเราสามารถรับข้อมูลเกี่ยวกับสถานะของระบบได้นอกจากนี้เรายังสามารถสอบถามเกี่ยวกับข้อมูลการผลิตปัจจุบันของระบบหรือติดตาม (สอบถาม) ข้อมูลบันทึกที่สำคัญของกระบวนการผลิตในอดีตหากมีสถานการณ์ผิดปกติระบบจะส่งสัญญาณเตือนออกไป
แผนภาพอินเทอร์เฟซแผงควบคุม ICP แบบแรงเหวี่ยงแบบแรงเหวี่ยง PSD-90
รายละเอียดสินค้า
ข้อมูลภาคสนามถูกรวบรวมผ่าน S7-315 PLC และข้อมูลที่รวบรวมจะแสดงและบันทึกลงในคอมพิวเตอร์ซึ่งใช้ WinCC เป็นซอฟต์แวร์กำหนดค่าโดยใช้โมดูล CP343-1 ผ่านโปรโตคอล TCP / IP
ข้อมูลที่รวบรวมใน PLC จะถูกส่งไปยังคอมพิวเตอร์ระยะไกลผ่านเราเตอร์อุตสาหกรรม (HUB)
ซอฟต์แวร์ PLC และการเขียนโปรแกรมซอฟต์แวร์คอมพิวเตอร์โฮสต์ใช้โครงสร้างโปรแกรม S88 และการออกแบบโมดูลาร์
ตามวัตถุควบคุมที่แตกต่างกันแม่แบบมอเตอร์ (สองประเภทรวมถึงการควบคุมอินเวอร์เตอร์และการควบคุมการสตาร์ทโดยตรง) จะถูกเขียนขึ้นรวมถึงโมดูลวาล์วเทมเพลตอินพุตแบบอะนาล็อกเทมเพลตเอาต์พุตแบบอะนาล็อกเทมเพลตลูปควบคุม PID และอื่น ๆ
ในมุมมองของการควบคุมกระบวนการบล็อก GRAPH ของ SIEMENS ถูกนำไปใช้สำหรับการเขียนโปรแกรมทำให้กระบวนการชัดเจนขึ้น
กระบวนการอบแห้งถูกกลั่นเป็นกระบวนการขนาดเล็กจำนวนมาก (เช่นการทำงานแบบเย็นการทำงานแบบร้อนการใช้น้ำการใช้วัสดุการทำให้แห้งเป็นต้น)
วัตถุประสงค์ของระบบควบคุมอัตโนมัติคือเพื่อให้แน่ใจว่าอุปกรณ์ทำงานปกติและบรรลุเสถียรภาพของคุณภาพผลิตภัณฑ์โดยการควบคุมและตรวจสอบพารามิเตอร์กระบวนการที่สำคัญของเครื่องเป่าสเปรย์

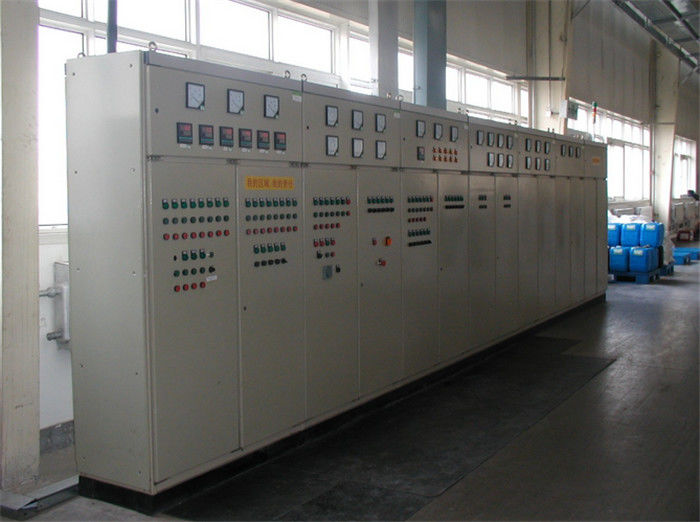

สถานที่ควบคุมหอเครื่องเป่าสเปรย์ขนาดใหญ่
ตู้ควบคุมภาคสนามของเครื่องเป่าพ่นขนาดใหญ่:
ระบบควบคุมลอจิกของโปรแกรม SIMATIC และแผงสัมผัส
