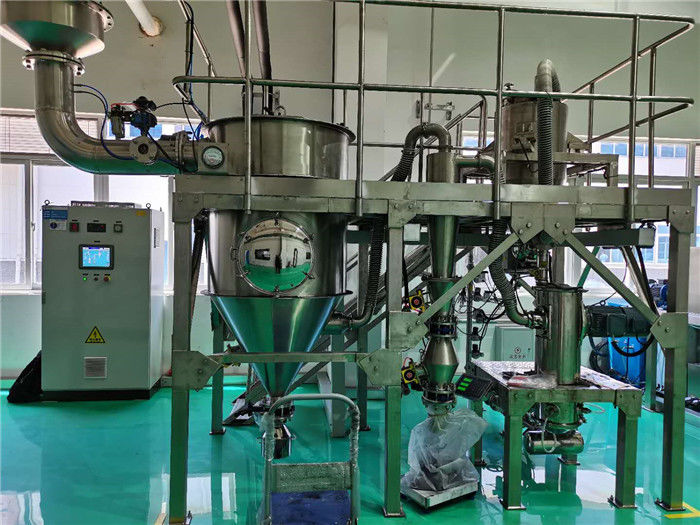

เครื่องผลิตเจ็ทมิล QLM ขนาด 300 กก. SGS
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | XIANDAO |
| ได้รับการรับรอง: | CE / UL / SGS / EAC / CR – TU |
| หมายเลขรุ่น: | QLM |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 8 ~ 18 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | L / C, T / T |
| สามารถในการผลิต: | 20 ชุดต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| ชื่อผลิตภัณฑ์: | เครื่องเจ็ทมิลล์ | ใบสมัคร: | อาหาร / เภสัชกรรม |
|---|---|---|---|
| เครื่องยนต์: | เย็บ ABB SIEMENS | ความจุ: | 30 ~ 300 กก |
| แหล่งจ่ายไฟ: | ที่กำหนดเอง | เอกสาร: | FAT / IQ / OQ / PQ |
| กระทรวงพาณิชย์: | SUS316 / SUS304 / ฯลฯ | ยี่ห้อ: | XIANDAO |
| เน้น: | เครื่องเจ็ทมิลล์ 300 กก.,เครื่องบด QLM,เครื่องบดอาหาร 0.7MPa |
||
รายละเอียดสินค้า
QLM ซีรี่ส์ Jet Mill
ใบสมัคร:
แร่อโลหะ, วัสดุอิเล็กทรอนิกส์, อุตสาหกรรมเคมี, วัสดุใหม่, สารกัดกร่อน, วัสดุทนไฟ, ดินที่หายาก, เซรามิกส์, ผงโลหะ, ผงหมึก, ยาฆ่าแมลง, ยา
รายละเอียดสินค้า
| ใบสมัคร: | อาหาร / ยา | เครื่องยนต์: | เย็บ ABB SIEMENS |
| แหล่งจ่ายไฟ: | กำหนดเอง | ความจุ: | 30 ~ 300 กก |
| เอกสาร: | FAT / IQ / OQ / PQ | MOC: | SUS316 / SUS304 / ฯลฯ |
หลักการ
อากาศอัดจะถูกเร่งเข้าสู่การไหลของอากาศเหนือเสียงผ่านหัวฉีดลาวาลจากนั้นจะถูกฉีดเข้าไปในพื้นที่บดเพื่อทำให้วัสดุเป็นของเหลว (การไหลของอากาศจะขยายตัวเป็นฟลูอิไดซ์เบดและลอยและเดือดและชนกัน) ดังนั้นแต่ละอนุภาคจึงมี สถานะการเคลื่อนไหวเดียวกันในพื้นที่ comminution อนุภาคที่ถูกเร่งจะชนกันที่จุดตัดของหัวฉีดวัสดุบดจะถูกเคลื่อนย้ายไปยังพื้นที่จัดหมวดหมู่โดยการอัปเดตและผงละเอียดที่มีคุณสมบัติตรงตามข้อกำหนดของขนาดอนุภาคจะถูกคัดกรองโดยวงล้อจัดหมวดหมู่ในแนวนอนและผงหยาบที่ไม่เป็นไปตามข้อกำหนดของขนาดอนุภาคจะถูกส่งกลับไปยังพื้นที่บดต่อไป บด.ผงละเอียดที่ผ่านการรับรองจะถูกรวบรวมไว้ในเครื่องแยกไซโคลนที่มีประสิทธิภาพสูงพร้อมกับการไหลของอากาศและฝุ่นที่มีก๊าซจะถูกกรองและทำให้บริสุทธิ์โดยเครื่องดักจับฝุ่นจากนั้นปล่อยสู่บรรยากาศ
ข้อกำหนดทางเทคนิค
| รุ่น | QLM-I | QLM-1.5 | QLM-II | QLM-III | QLM-3.5 | QLM-IV | QLM-V |
| ขนาดป้อนมม | <3 | <3 | <3 | <3 | <3 | <3 | <3 |
| ขนาดผลิตภัณฑ์μm | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| ปัจจัยด้านความจุ | 0.024 | 0.075 | 0.16 | 0.4 | 0.5 | 1 | 3.5 |
| จำนวนหัวฉีด | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| ขนาดโฮสต์ซม | φ16X50 | φ25X80 | φ35X160 | φ41X200 | φ52X280 | φ70x260 | φ102X568 |
| พื้นที่กรอง m2 | 3 | 10 | 16-20 | 26-42 | 42-47 | 47-60 | 170 |
| การจำแนกกำลังมอเตอร์ล้อกิโลวัตต์ | 1.1 | 3 | 4 | 5.5 | 7.5 | 15 (11) | 15 (11) × 3 |
| ความเร็วสูงสุดรอบต่อนาที | 18000 | 12000 | 8000 | 6000 | 6000 | 4000 | 4 (5) 000 |
| ความดันเครื่องอัดอากาศ≥ MPa | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 |
| ปริมาณลมของเครื่องอัดอากาศ≥ m3 / นาที | 3 | 6 | 10 | 20 | 20 | 40 | 120 (100) |
| กำลังพัดลมแรงดันสูงกิโลวัตต์ | 2.2 | 2.2 | 4 | 7.5 | 7.5 | 18.5 | 45 (55) |
| กำลังเจ็ทมิลล์กิโลวัตต์ | 3.3 | 9 | 10 | 15 | 18 | 35 | 108 (65) |
| พื้นที่ดำเนินการมาตรฐาน (ม.) | 2 × 2 × 2 | 4 × 2 × 4 | 6 × 3 × 6 | 7 × 4 × 6 | 7 × 4 × 6 | 9 × 4 × 9 | 18 × 12 × 11 |
หมายเหตุ: พลังของเจ็ทมิลล์ไม่รวมเครื่องอัดอากาศการใช้พลังงาน (กิโลวัตต์ชั่วโมง) = กำลังไฟ× 0.7
ฉกิน:
◇ความเข้มข้นของการกระจายขนาดอนุภาค: ไม่เกินปรากฏการณ์การบดและ "ปราศจากขนาดเกิน"
◇การดำเนินงานที่มั่นคงหลังการเริ่มต้นให้ผลตอบแทนสูงผลิตภัณฑ์ที่มีคุณภาพจากวัตถุดิบจำนวนเล็กน้อย
◇การทำงานที่เสถียรความสามารถในการทำซ้ำได้สูง (ความสามารถในการทำซ้ำได้สูงหมายความว่ามีความเสถียรและสามารถรักษาความละเอียดเท่ากันทุกครั้ง) และความน่าเชื่อถือคุณภาพทางทหารทนทาน
◇ความละเอียด: D97: 3-100 μ m;การผลิตแบบอนุกรม: 2-5000 กก. / ชม
◇หยุดการเริ่มต้นด้วยปุ่มเดียวโดยอัตโนมัติ (หน้าจอสัมผัสเสริม) โปรแกรมอัตโนมัติหรือการควบคุมด้วยตนเอง
◇ความเป็นสากลที่ดี: วัสดุที่อ่อนและแข็งน้ำหนักเบาและหนักต่างๆสัณฐานวิทยาของอนุภาคที่ดีและไม่มีสิ่งกีดขวาง
◇เครื่องยนต์หลักไม่จำเป็นต้องเสริมอากาศภายนอกหรือดูดซับความชื้นและช่องการไหลมีเสถียรภาพและคุณภาพสม่ำเสมอ
◇ต้องเปิดหน้าต่างสังเกตลูกแก้วของห้องบดเพื่อเปลี่ยนหัวฉีดเท่านั้น: สะดวกและรวดเร็ว
◇เฉพาะก๊าซอัดที่สะอาดเท่านั้นที่ผ่านหัวฉีดดังนั้นคุณภาพของผลิตภัณฑ์จะไม่ได้รับผลกระทบหากการสึกหรอมีน้ำหนักเบามาก
◇ไม่มีมุมตายของวัสดุสะสมที่ด้านล่างของเครื่องหลักและการทำความสะอาดเสร็จสมบูรณ์tailing อุปกรณ์ปล่อยด่วน
◇มอเตอร์เชื่อมต่อโดยตรงกับล้อจำแนก (โครงสร้างที่เรียบง่ายบำรุงรักษาง่ายวงเลี้ยวที่มั่นคง) การออกแบบพิเศษที่ป้องกันไม่ให้วัสดุเจาะตลับลูกปืน
◇พฤติกรรมการทำงานที่มั่นคงซึ่งรับประกันความคงที่ของความละเอียดและผลตอบแทนที่ดีที่สุด
◇โรงงานผลิตเจ็ทซีรีส์ QLM ผลิตผลิตภัณฑ์ขั้นสุดท้ายที่มีการกระจายขนาดอนุภาคอย่างใกล้ชิดและข้อ จำกัด ขนาดใหญ่ที่แน่นอน
◇โรงงานผลิตเจ็ทซีรีส์ QLM มีการสึกหรอต่ำมากในการใช้งานและสามารถใช้กับวัสดุที่มีความแข็งของ Moh สูงถึง 9.5
